6.35mm单声道音频插孔接插件结构

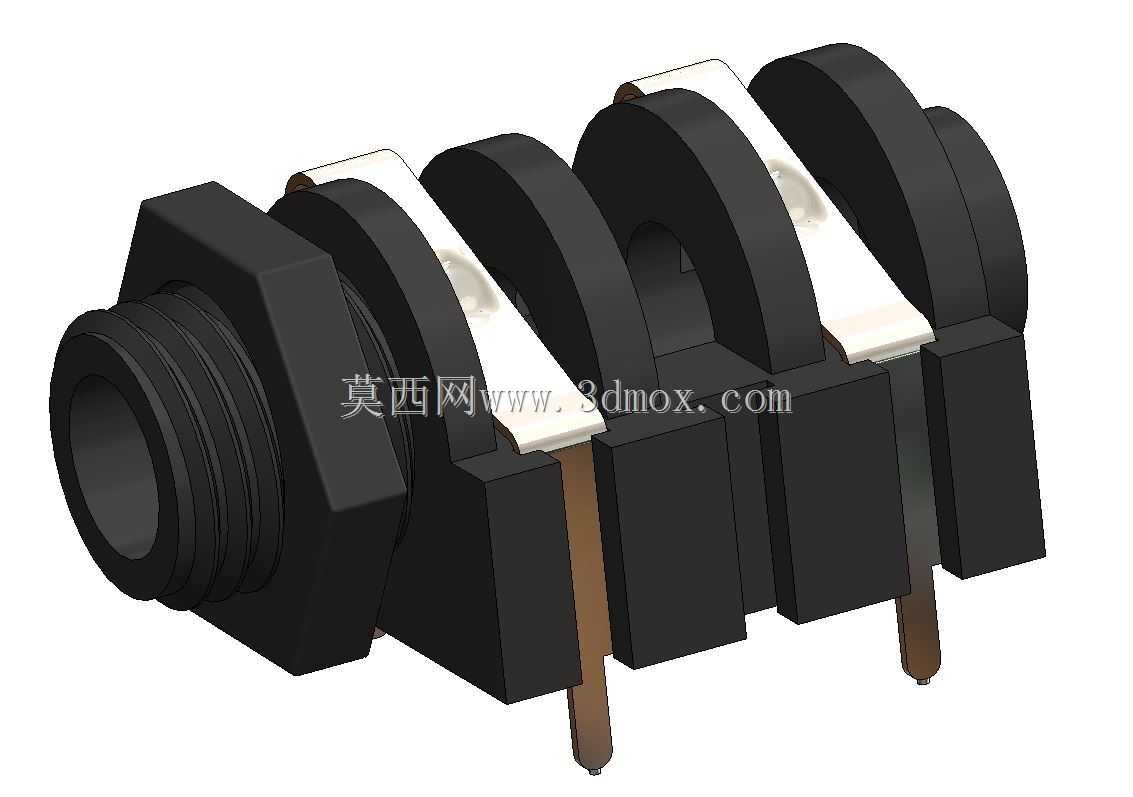

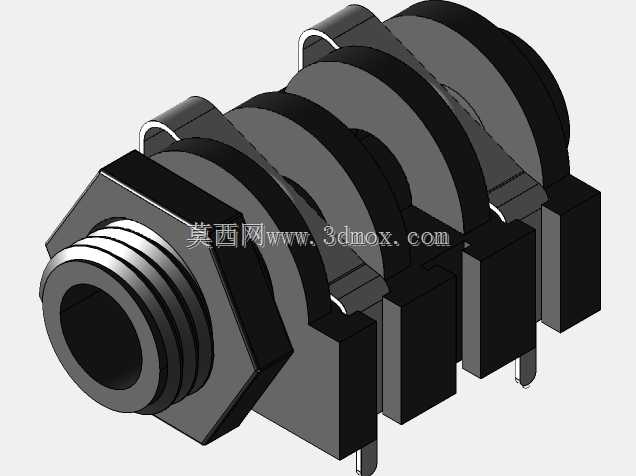

　　做音频设备结构设计的工程师对这类6.35mm规格的单声道插孔不会陌生，它是专业音频领域沿用多年的接口形式，和消费电子常用的3.5mm接口不同，这类大尺寸插孔的接触可靠性、机械强度更高，多用于调音台、专业功放、电声乐器、舞台音频设备这类插拔频次高、对连接稳定性要求严苛的场景。从结构上看，这个插孔采用前端螺纹加六角定位台的安装设计，安装时可以通过配套螺母将插孔牢牢固定在设备面板上，六角台的设计能够在拧紧螺母时提供限位，避免插孔跟转，适合厚度1-3mm的金属或塑料设备面板安装，前端的外螺纹规格适配行业通用的配套锁紧螺母，安装孔位直径按照行业常规尺寸设计，能直接兼容现有多数设备的面板开孔，不需要额外改模。插孔内部的接触弹片采用分层排布结构，

　　单声道版本共设置两个独立接触回路，分别对应音频信号的正极与公共接地端，弹片采用弹性铜合金基材冲压成型，表面做镀镍处理，既保证足够的接触压力，降低接触电阻，又能提升耐磨性能，应对上千次的插拔循环也不会出现接触不良的问题。插脚部分采用直插式设计，引脚间距符合常规PCB布局的安全间距要求，能够直接穿过印刷电路板进行波峰焊焊接，引脚的长度预留了足够的焊接吃锡空间，同时做了预镀锡处理，提升焊接可靠性，避免虚焊问题。设计这类接插件的时候，首先要考虑的是插头插入后的对中性，插孔内部的导向腔做了锥度导入设计，即使插头插入时有轻微偏斜，也能顺着锥面顺利滑入接触位，不会出现插偏顶坏内部弹片的问题。绝缘本体采用热固性塑料注塑成型，这种材料的耐热性好，

　　在波峰焊的高温环境下不会出现变形、融化的问题，同时绝缘性能优异，不同引脚之间的绝缘电阻能够满足强电磁干扰环境下的使用要求，避免信号串扰。几个环形的绝缘隔层将不同的接触弹片完全分隔开，即使在大信号传输场景下，也不会出现极间击穿的问题。在实际选型应用中，这类插孔需要匹配标准的6.35mm大二芯音频插头使用，插入深度有明确的限位结构，当插头插到底时，弹片刚好和插头的对应接触段完全贴合，既保证接触面积足够，又不会因为插入过深顶坏内部结构。很多工程师在设计音频设备PCB的时候，容易忽略插孔后端的引脚伸出长度，这个模型的引脚长度是按照常规1.6mm厚度PCB设计的，焊接后引脚伸出PCB背面的长度控制在2mm以内，

　　不会和设备内部的其他结构件产生干涉。另外，插孔本体的六角定位台背面设计有定位凸点，安装时可以卡在面板的定位缺口里，进一步防止使用过程中插孔发生转动，避免内部引脚因为扭力出现脱焊。从接触可靠性角度看，每个接触弹片都设计了双接触点结构，插头插入后两个接触点同时压在插头的接触面上，即使其中一个接触点因为氧化或者灰尘接触不良，另一个接触点依然能够保证信号通路畅通，这也是专业音频接口和普通消费级接口的核心区别之一。在舞台演出这类场景下，设备经常需要频繁插拔音频线，有时候操作人员插拔动作比较粗暴，这个插孔的内部结构做了弹片限位设计，即使插头插入时角度偏斜，弹片的变形量也会被限制在弹性形变范围内，不会出现塑性变形导致的接触失效。绝缘本体的各个部件之间采用卡扣式装配，不需要额外使用胶水粘接，装配效率高，同时也避免了胶水挥发物在接触片表面形成绝缘层影响接触性能。很多新手工程师在建模这类接插件的时候，容易忽略弹片的自由状态高度和装配压缩量，这个模型里的弹片压缩量是按照行业标准设计的，既保证足够的接触压力，又不会因为压力过大导致插头插拔力过大，影响使用手感，正常的插拔力控制在5-20N范围内，既不会出现插头自行脱落的问题，又能让操作人员顺畅插拔。
