三档直柄卧式微型拨动开关结构

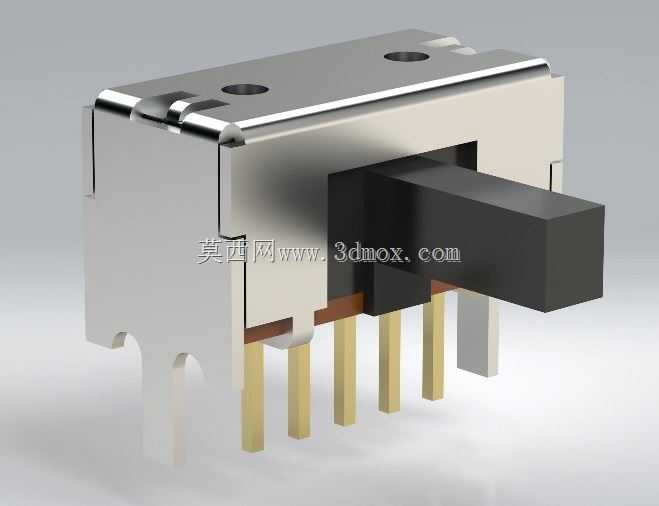

　　在消费类电子、小型工控传感模块、便携检测仪器的电路板设计场景中，这类三档微型拨动开关是板载人机交互回路里最常见的通断切换元件，区别于自锁按键、薄膜按键的触发逻辑，它依靠拨柄的滑动位移实现回路档位的保持，不需要持续施加按压力就能维持通路状态，非常适合需要固定工作档位切换、不需要频繁触发的电路节点。从实际选型适配的角度看，这类开关的设计首先要匹配PCB板的波峰焊工艺要求，直插式引脚的间距、伸出长度都经过标准化校准，引脚采用镀金铜基材，既能保证焊接时的吃锡可靠性，也能降低长期使用后的接触电阻，避免小信号传输场景下的接触不良问题。开关的金属外壳采用折弯铆接结构，外壳上预留的两个定位孔可以在插件焊接前先卡在PCB对应的定位桩上，

　　过波峰焊时不会因为锡流冲刷出现偏移，外壳侧边的两个固定挂耳也能在焊接完成后分担拨动手柄时的侧向受力，避免引脚长期受外力出现虚焊脱落。从内部结构的设计逻辑来看，拨柄的滑动行程经过精准限位，三个档位对应两组静触点的不同通断组合，滑动块内部的动触点采用弹性铜片结构，拨动手柄时能感受到清晰的档位顿挫感，既可以避免设备受震动时出现档位自行滑移，也能给操作者明确的档位到位反馈，不会出现停在两个档位中间的半接触状态。它的外形尺寸控制在14.4×7.15×11.5毫米的边界内，安装时只需要在PCB上预留对应引脚的过孔和外壳避让空间即可，拨柄的伸出长度适配常规设备外壳的开窗尺寸，不需要额外加长拨柄就能从设备外壳的操作孔露出，

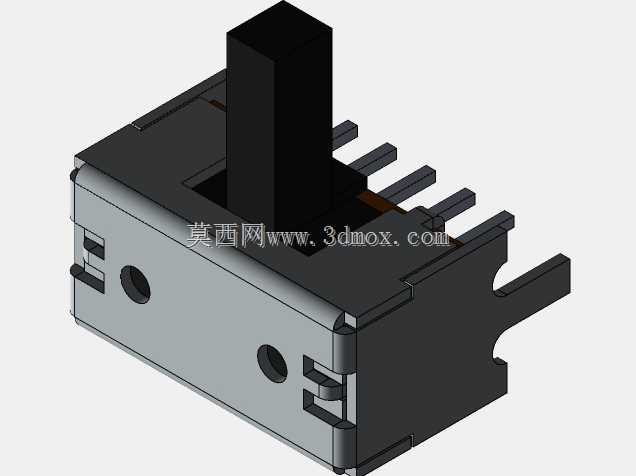

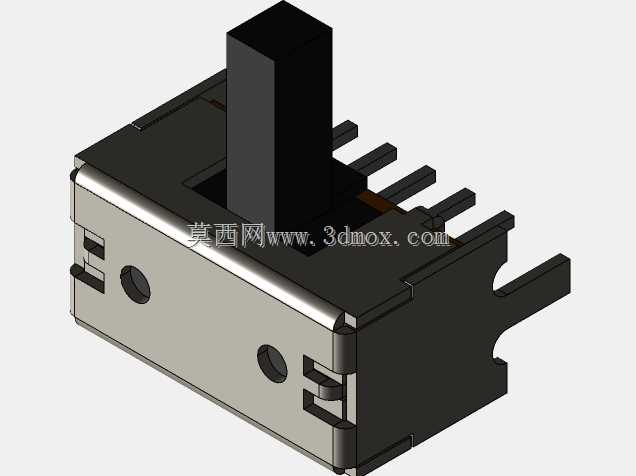

　　外壳顶面和PCB板面的高度差也符合多数便携设备的内部堆叠要求，不会和上层的结构件、电池组件出现空间干涉。在实际电路应用中，这类开关多用于小电流信号回路的切换，比如传感模块的量程切换、小型手持设备的电源档位切换、仪表的工作模式选择，因为接触电阻稳定、档位保持力可靠，在有轻度震动的工业现场便携设备里也能稳定工作，不会因为设备移动、跌落冲击出现档位跳变。建模过程中需要重点关注引脚的位置度公差，因为直插元件的引脚偏移会直接导致插件工序无法顺利插装，外壳的铆接间隙也要控制在合理范围，既要保证内部滑动块的活动顺畅，也要避免间隙过大进入灰尘、焊锡残渣影响触点接触，拨柄和外壳之间的滑动缝隙做了错位挡边设计，日常使用时的汗液、

　　灰尘很难直接进入开关内部，能有效提升长期使用的接触稳定性。和同规格的贴片式拨动开关相比，这种直插结构的焊接强度更高，能承受更大的拨动力度，适合需要频繁切换档位、操作力度稍大的使用场景，金属外壳还能提供一定的电磁屏蔽效果，在靠近高频信号回路的位置使用时，不会因为外部电磁干扰影响触点的信号传输稳定性。
