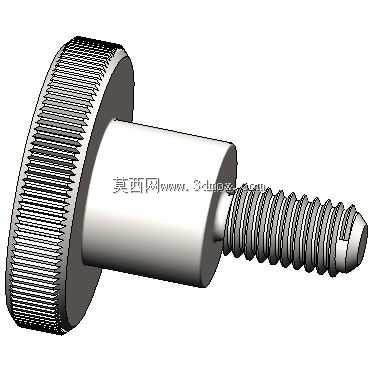

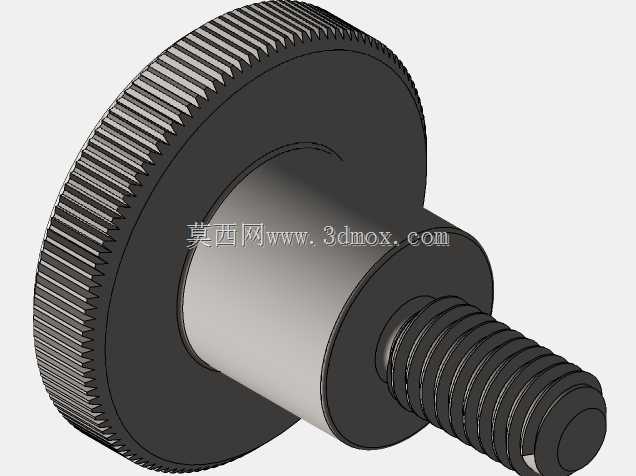

DIN464标准M3规格滚花台阶螺钉结构

　　日常做小型仪器面板装调、检测治具快拆结构的时候，手拧紧固件的选型一直是容易被忽略的细节，很多新手工程师会直接选普通内六角或者十字螺钉，最后现场调试的时候要反复找螺丝刀，拆装效率极低，还容易因为工具滑脱刮花面板漆面，这时候DIN464标准的滚花高头螺钉就是非常适配的选型。这款M3规格的滚花螺钉，头部做了大直径的直纹滚花设计，滚花的齿距和齿深都经过适配，手指捏持的时候不会打滑，不需要借助任何工具就能完成拧紧和松开的操作，在需要频繁拆装的检修口、仪器侧盖、传感器快装支架上用，能省不少辅助操作的时间。从结构设计来看，这款螺钉采用了台阶式的轴段设计，滚花头部下方的光轴段直径大于螺纹段的M3规格，安装的时候光轴段可以穿过被连接件的光孔，起到定位导向的作用，避免拧紧过程中螺纹刮蹭光孔内壁，同时台阶面可以作为压紧限位面，控制拧紧后的压紧行程，不会因为操作人员手劲过大把被压的薄型面板、亚克力盖板压裂，也能避免螺纹拧入过深顶到内部的元器件。螺纹段长度为6mm，适配总厚度在2mm到5mm之间的被连接件组合，比如1mm厚的铝面板加3mm厚的内部安装支架，拧紧后螺纹露出2到3个牙，既保证足够的啮合强度，又不会因为螺纹过长干涉内部的走线或者其他运动部件。滚花头部的直径做了加大处理，相比同规格的普通盘头螺钉，头部的握持面积大了三倍以上，即使是戴薄型丁腈手套的操作人员，也能轻松施加足够的拧紧力矩，满足一般仪器装配的预紧力要求，不需要额外的防松垫圈，

　　靠台阶面的压紧摩擦力就能满足常规振动工况下的防松需求，比如桌面型检测设备、便携式测量仪器这类不会有强冲击的使用场景，完全可以省去额外的防松零件，减少装配的零件数量。建模的时候要注意几个细节，滚花的纹理不需要做全齿的精确建模，做外观示意的时候可以用圆周阵列的浅槽来模拟，既保证视觉上的真实感，又不会让模型文件过大影响装配体的运行速度；光轴段和螺纹段的过渡位置要做微小的退刀槽，符合实际机加工的工艺要求，不会出现建模上的直角干涉，实际生产的时候这个退刀槽也能保证螺纹加工到位，台阶面和光轴的垂直度要控制在合理的形位公差范围内，避免拧紧的时候出现偏斜，导致压紧力不均匀。这类螺钉的安装边界也很明确，因为头部是大直径的滚花结构，

　　安装位置周围要留出至少等于头部半径的操作空间，不能被周围的凸台、筋条挡住，否则手指没法捏到滚花位置，就失去了手拧的设计意义；被连接件的光孔直径要比光轴段大0.1到0.2mm，保证装配的时候能顺利穿入，不会出现卡滞，螺纹啮合的基体件如果是塑料或者铝合金这类软质材料，要注意控制拧紧力矩，避免螺纹滑牙，一般M3规格的螺钉在铝件上的拧紧力矩控制在0.5N·m左右就足够，靠手拧的力度刚好能达到这个范围，不会出现过拧的问题。在传感器安装的场景里，这类螺钉尤其好用，很多光电传感器、接近开关的安装位置需要频繁微调位置，用手拧螺钉的话，松开之后就能直接调整传感器的前后位置，调整到位直接用手拧紧就行，不用反复拿扳手，调试效率能提升不少，

　　而且滚花头部的外露外观也比普通沉头螺钉更规整，用在仪器的外露面板上不会显得突兀，金属的质感也和仪器的金属外壳更匹配。设计选型的时候还要注意，这类滚花螺钉不适合用在有大冲击、强振动的重载工况，因为手拧的预紧力有限，强振动下可能会出现松动，这类场景还是要配合防松胶或者选用带锁紧结构的紧固件，但是在轻型装配、频繁拆装的仪器、治具场景里，它的优势是普通螺钉没法替代的。建模的时候还要注意螺纹段的收尾结构，实际生产中螺钉的螺纹末端是有倒角的，方便拧入螺纹孔，不会出现第一牙乱扣的问题，模型里也要把这个倒角做出来，符合真实零件的工艺特征，滚花头部的上端面可以做微小的倒角，去除锐边，避免操作人员拧的时候划手，这些细节虽然小，但是能体现建模的专业性，和实际生产的零件保持一致，后续出工程图的时候也能直接标注对应的工艺要求，不用二次修改。
