两极安装式13x19开口电动按压按钮

　　在低压电气控制回路的设计选型中，这类两极式电动按压按钮是极为常见的手动触发元件，广泛应用在小型机电设备的面板控制、工控终端的手动操作单元、小家电的功能触发模块、测试治具的手动启停点位上，承担着回路通断的手动指令发送作用，属于人机交互环节里最基础的接触式控制部件。不同于大尺寸的急停按钮或者带指示灯的复合按钮，这款按钮的结构设计偏向紧凑化安装，适配13mm×19mm的矩形安装开口，属于面板嵌入式安装的品类，安装时仅需在设备面板上开出对应尺寸的矩形孔位，依靠按钮本体的卡接结构即可完成面板固定，不需要额外的紧固件辅助，在小空间的面板布局里能有效节省安装占位，适配厚度1-3mm的金属、塑料面板材质。从结构设计逻辑来看，

　　这款按钮采用两极直插式接线端子，端子部分为黄铜镀锡材质，既保证了导电接触的低电阻特性，也能在常规车间存储环境下延缓氧化速率，插片式的接线结构适配标准6.3mm规格的冷压端子，接线作业时不需要焊接，直接将压接好导线的冷压端子插接到对应引脚即可，能大幅提升装配环节的作业效率，也方便后期维护时的线路拆换。按钮的按压行程设计在2-3mm区间，按压力度控制在3-5N，既不会因为按压力度过小导致运输或者设备振动过程中出现误触发，也不会因为按压力度过大造成操作手感生涩，按压到位后有清晰的触感反馈，操作人员不需要观察按钮状态就能通过触感判断指令是否成功触发。按钮的上部操作帽采用圆弧过渡的矩形造型，边缘做了R1.5的圆角处理，避免操作时的锐角硌手，

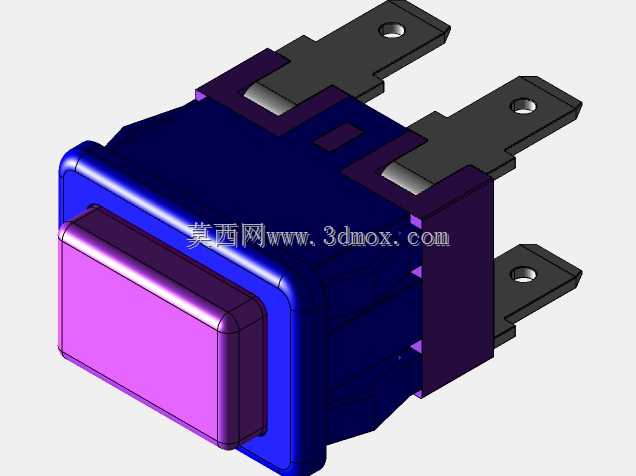

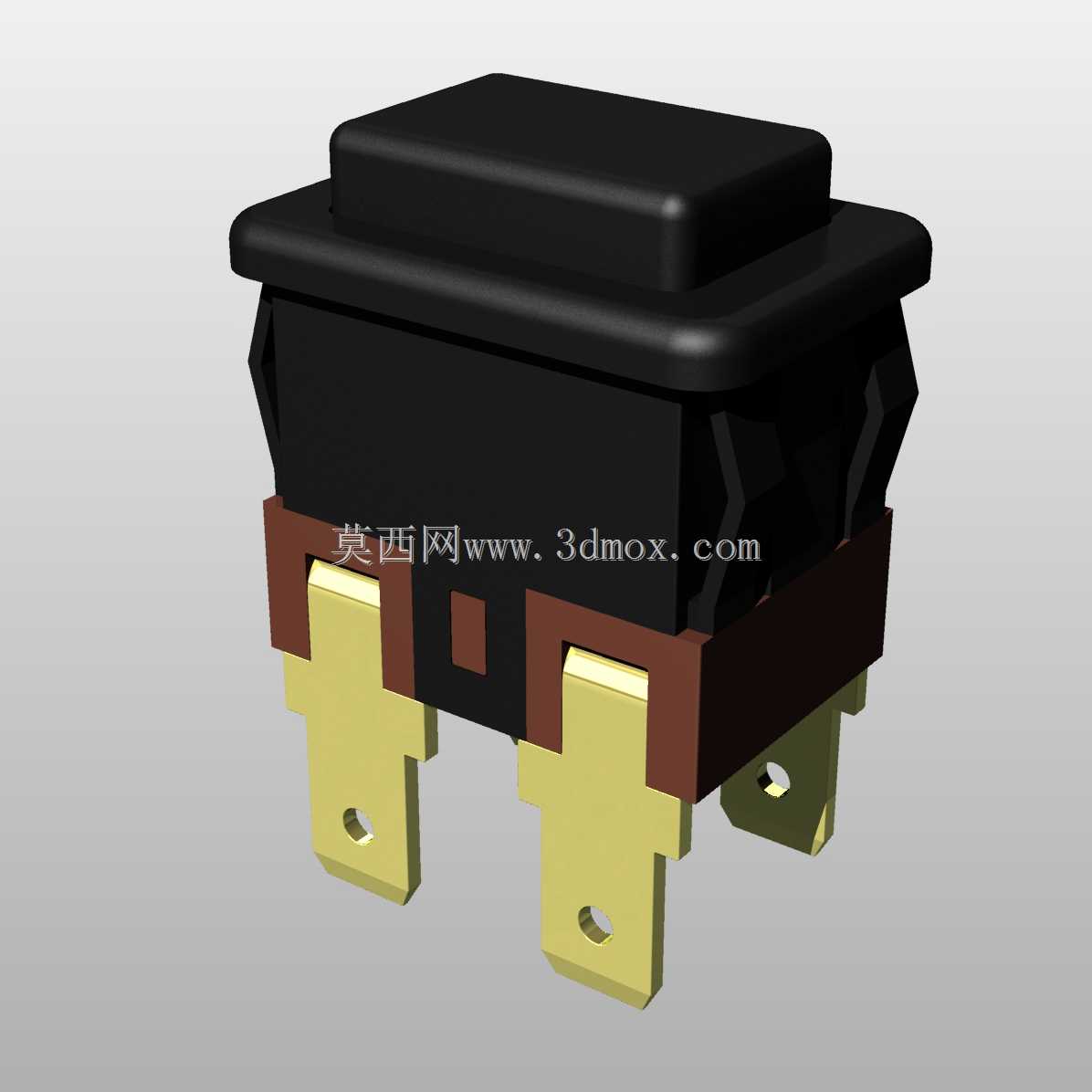

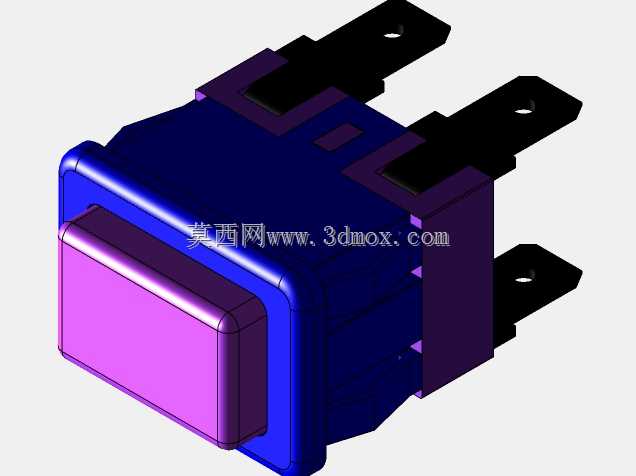

　　操作帽表面做了细微的磨砂纹理，既可以减少手指接触时的打滑概率，也能避免长期使用后表面留下明显的指纹划痕，保持外观整洁。按钮本体的绝缘基座采用热固性塑料材质，具备良好的阻燃性能与电气绝缘强度，能耐受AC250V/5A的常规负载通断需求，基座与操作帽之间的配合间隙控制在0.2mm以内，既能保证操作帽上下活动的顺畅度，也能阻挡日常环境中的灰尘、飞溅的细小杂物进入按钮内部，降低触点接触不良的故障概率。在三维建模的细节处理上，这款模型还原了按钮的实际装配层级：上部的操作帽与内部的复位弹簧腔体、中部的绝缘基座、下部的两个导电插片、基座中部的定位凸台都做了等比例还原，插片上的安装定位孔也按照实际尺寸做出，在做设备整体的装配干涉检查时，

　　可以直接调用该模型验证面板开孔尺寸、接线空间预留、按钮与内部元器件的安全距离是否符合设计要求，不需要再手动测绘建模。在实际的设备布局场景中，这类按钮通常会和信号指示灯、选择开关排布在同一操作面板上，13×19mm的安装尺寸可以和同规格的其他控制元件保持统一的开孔模数，方便面板加工时的排孔作业，减少不同规格开孔带来的加工工序复杂度。按钮的两极设计对应单回路的通断控制，适合作为设备的启动、停止、复位等单一功能的触发元件，不需要多组触点的复杂回路场景下，选用这款两极按钮可以在满足功能需求的同时，压缩元件采购成本与面板占用空间。建模过程中对按钮的分模线位置也做了贴合实际生产的还原，绝缘基座上的卡扣结构、插片与基座的包胶固定位置都按照实际量产的工艺结构呈现，不会出现违背注塑生产、冲压加工工艺的不合理结构，在做产品结构设计参考时，可以直接借鉴其卡扣固定的尺寸参数、插片包胶的嵌入深度设计，规避结构设计上的工艺缺陷。
