多规格M4六角间隔柱垫片结构设计

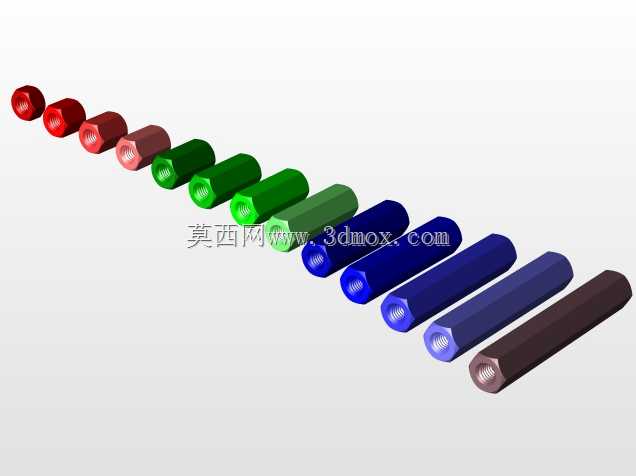

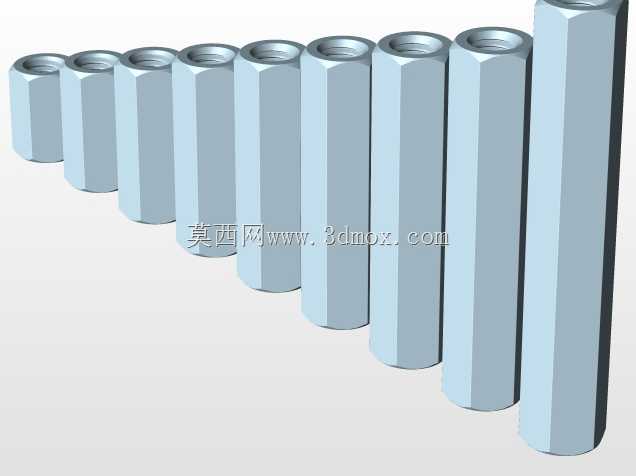

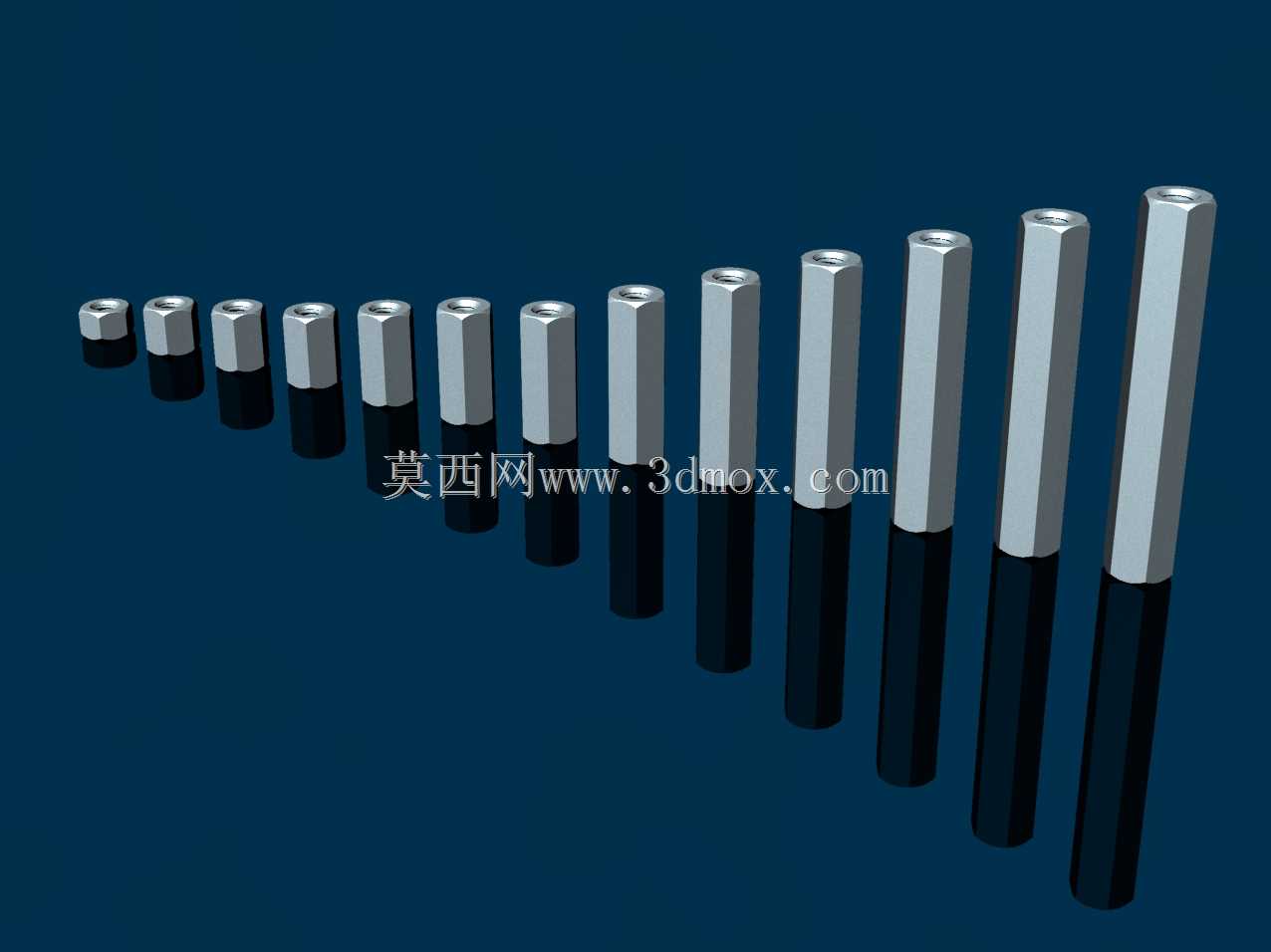

　　在自动化装配线、电子设备机架搭建、传感器安装工位的日常结构设计里，间隔支撑类紧固件的选型匹配，往往是容易被忽略却直接影响装配精度的细节。这套M4规格的六角间隔垫片，就是针对小空间内的层板支撑、元器件垫高、安装间隙补偿场景做的全系列尺寸覆盖，从5mm到50mm的长度梯度，基本覆盖了常规弱电安装、小型工装夹具搭建里的常见垫高需求。

　　从结构设计逻辑来看，这类间隔件采用外六角的外形，并非随意选择：在实际装配时，六角面可以直接用开口扳手卡住，配合M4螺丝锁紧时不会跟转，相比圆形间隔柱不需要额外预留手指捏持的空间，在密集安装的工位里，哪怕相邻安装孔间距只有8mm，也能顺利完成锁紧操作，不会出现工具干涉的问题。扳手尺寸统一为8mm，也能减少现场装配时的工具更换频率，常规的小号开口扳手、套筒都能直接适配，不需要定制特殊工装。

　　很多刚入行的结构设计师在做安装位设计时，容易忽略间隔件的安装边界：这套间隔柱的内孔是标准M4螺纹过孔尺寸，单边间隙控制在0.2mm以内，既保证M4螺丝可以顺畅穿过，又不会因为间隙过大导致安装后出现偏心倾斜的问题。六角对边尺寸严格控制在7mm左右，对应的安装避让位只需要预留直径8mm的圆形空间，或者对边7.5mm的六角沉台即可，哪怕是在薄铝板、PCB板上做安装孔位，也不会因为避让位过大影响板材结构强度。

　　不同长度的间隔柱在实际应用里的侧重点也有区别：5mm到15mm的短款，大多用在PCB板与安装底板之间的垫高，避开底板上的焊点、走线，防止短路；20mm到35mm的中长款，常用来在传感器安装时调整检测距离，比如光电传感器、接近开关的安装位，通过更换不同长度的间隔柱，就能微调检测端面与被测物的距离，不需要重新加工安装支架；40mm到50mm的长款，更多用在小型设备的层板支撑，比如控制箱内的导轨安装、小型电源模块的分层固定，六角结构的抗扭能力比同直径的圆形间隔柱高30%以上，锁紧时不会出现柱体扭转变形的问题。

　　设计这类标准件三维模型的时候，需要特别注意两端面的平面度要求：两端面的平行度公差控制在0.05mm以内，锁紧后不会因为端面倾斜导致支撑受力不均，长期使用也不会出现松动。柱体与六角端的过渡位置做了0.2mm的倒角，既去除了加工毛刺，也能在安装时顺利导入安装孔，不会因为边角刮擦破坏安装面的涂层或者板材表面。另外，所有长度规格的六角端尺寸完全统一，在做装配体设计时，只需要调整拉伸长度就能快速生成不同规格的模型，不需要重复绘制六角外形，能大幅提高系列化设计的效率。

　　在实际选型替换时，这套间隔柱可以直接替代同规格的铜柱、塑料间隔柱，金属材质的强度更高，在有一定振动的设备上，比如小型传送带工位、振动盘周边的传感器安装，不会因为长期振动出现柱体断裂、螺纹滑牙的问题。而且统一的外形尺寸，也方便在BOM清单里做归并，减少紧固件的种类，降低仓储和采购的管理成本。做三维装配的时候，只需要在安装孔位处添加同轴心、端面重合的配合，就能快速完成装配，不需要额外调整角度，六角面可以根据周边的管线、元件位置随意旋转方向，不会影响安装强度。
