带膨胀卡紧结构的墙体锚固罗尔栓

　　日常做机电安装、室内外构件固定的场景里，这类带侧翼卡紧结构的膨胀锚固栓是出镜率极高的小零件，别看着结构简单，实际选不对型号、建模时没考虑安装形变余量，现场装完很容易出现拉拔力不足、栓体转孔、墙体开裂的问题。先从实际安装逻辑说，这类锚固栓是针对砖混、轻质混凝土这类基层设计的，和普通塑料膨胀管的区别在于，它的侧翼不是靠管壁整体膨胀贴紧孔壁，而是在螺栓拧入的过程中，两个对称的突出卡爪会被向外撑开，直接卡入钻孔内壁的粗糙孔隙里，哪怕是强度不高的加气块墙体，也能获得比普通光面膨胀管好得多的抗拔性能，平时装壁挂支架、小型设备机脚、墙面管线卡箍的时候，用这类栓的固定可靠性比同规格普通膨胀栓高不少。

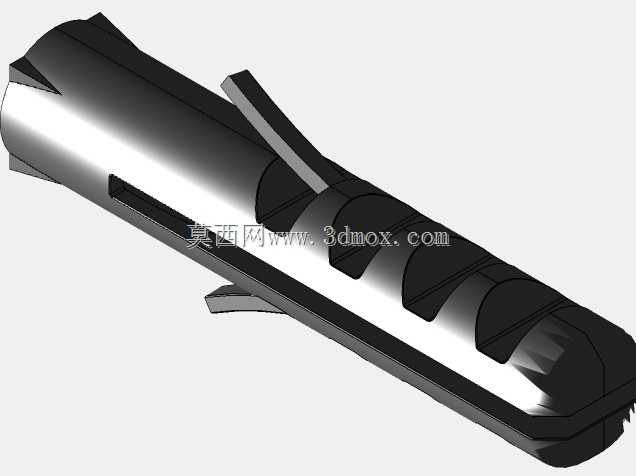

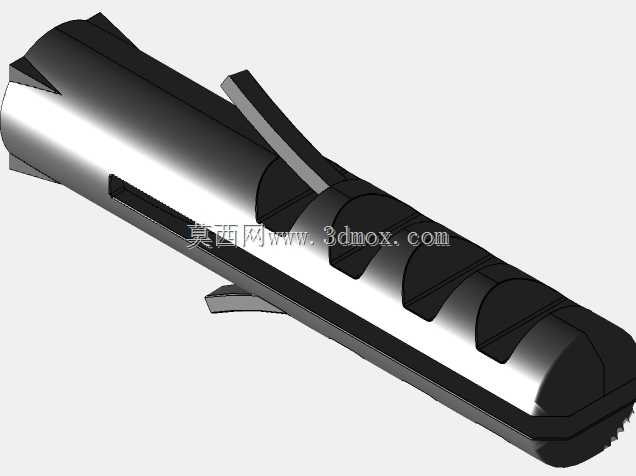

　　建模的时候最先要卡准的是安装边界尺寸，这款栓适配的是6mm直径的钻孔，孔深要求控制在35mm左右，不能钻太浅，不然栓体插不到位，侧翼没法完全撑开，也不能钻太深，不然螺栓拧入的时候卡爪张开位置过深，贴不到墙体坚实层，固定力直接打折扣。栓体本身的有效长度是30mm，前端的导向段做了45度倒角，方便往钻孔里推送，不会卡在孔口的碎渣上。管身开了三条纵向的通槽，不是随便开的，中间的长槽是给螺栓拧入时的管壁形变预留变形空间，两侧的短槽刚好对应两个卡爪的根部，当螺栓从尾端拧入向前顶的时候，卡爪会沿着槽的缝隙向外翻出，这个翻折的角度设计的时候要控制在15-20度，角度太小卡不进孔壁，角度太大容易把卡爪掰断，毕竟这类栓一般是用增强尼龙做的，虽然有韧性，但反复弯折的疲劳强度不高，建模的时候卡爪根部要做R0.5的圆角过渡，避免应力集中导致安装时断裂。

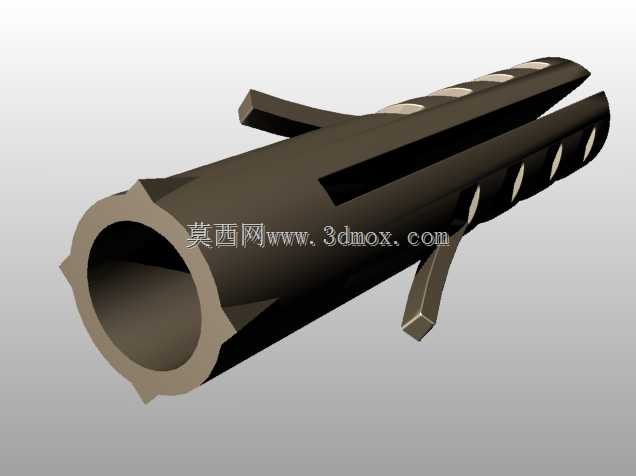

　　再看管身的防滑结构，外表面做了一圈间断的凸起棱，不是连续的螺纹，这些凸起棱在栓体插入钻孔的时候，会先和孔壁产生初步的静摩擦力，避免螺栓拧入的时候整个栓跟着转，很多人现场装膨胀栓遇到的栓体跟转问题，就是因为管壁太光滑，没有预防滑结构，螺栓一拧整个管在孔里空转，卡爪根本张不开。尾端的法兰边做了四个均匀分布的止转凸齿，安装的时候法兰边贴在墙面，凸齿会稍微压入墙面抹灰层，进一步阻止栓体跟转，这个细节很多廉价膨胀栓都省了，实际用的时候体验差很多。

　　做结构设计选型的时候要注意，这类栓的额定静载荷是针对实心砌体基层算的，如果是用在空心砖或者石膏板隔墙里，要搭配专用的空心墙锚套，不能直接用，不然卡爪张开会卡在空心腔里，根本吃不上力。建模的时候还要考虑装配公差，栓体的外径要比适配的钻孔直径小0.2-0.3mm，不然现场钻孔有偏斜或者孔壁有碎渣的时候，栓体很难插到底，别把尺寸卡得太死，实际施工的钻孔精度远没有机加工孔高，留够安装间隙是很有必要的。另外卡爪的突出高度，在未撑开状态下要比栓体外径高1.2mm左右，撑开后最大外径能到10mm左右，这个尺寸刚好能在6mm的钻孔里卡紧，不会因为撑开尺寸太大把孔壁撑裂，尤其是在强度较低的轻质墙体上，过大的膨胀应力很容易把孔周围的墙体撑碎，反而失去固定效果。

　　平时做设备安装的三维布件的时候，别只把这个栓当成一个简单的圆柱体随便放，要把安装后的形变状态也考虑进去，比如做壁挂设备的安装爆炸图的时候，要体现出卡爪撑开的状态，标注清楚钻孔直径、钻孔深度、适配螺栓的规格，不然现场施工的人很容易选错钻头，装完出问题。还有管身的开槽宽度，要控制在1.5mm，太宽的话栓体整体强度不够，螺栓拧入的时候容易把管身撑裂，太窄的话形变空间不足，卡爪张不开，固定力达不到设计要求。尾端的内孔要做轻微的锥度，从法兰端到前端内径逐渐缩小0.3mm，这样螺栓拧入的时候能顺着锥度顺利顶开卡爪，不会出现螺栓卡滞的问题。很多新手建模的时候把内孔做成直筒，实际装配的时候螺栓拧到一半就卡紧了，卡爪还没完全张开，以为是螺栓长度不对，其实是内孔锥度没做对。

　　这类小五金件虽然单价不高，但是在整个固定结构里是直接决定连接可靠性的零件，做三维建模的时候不能只画个大概外形，每一个结构细节都对应实际安装时的功能需求，从导向倒角、止转凸齿、形变开槽到卡爪的角度和圆角，每一处尺寸都要结合实际安装场景的工况来定，不然建出来的模型看着像，实际拿去做装配验证或者出加工图纸的时候，根本没法用。
