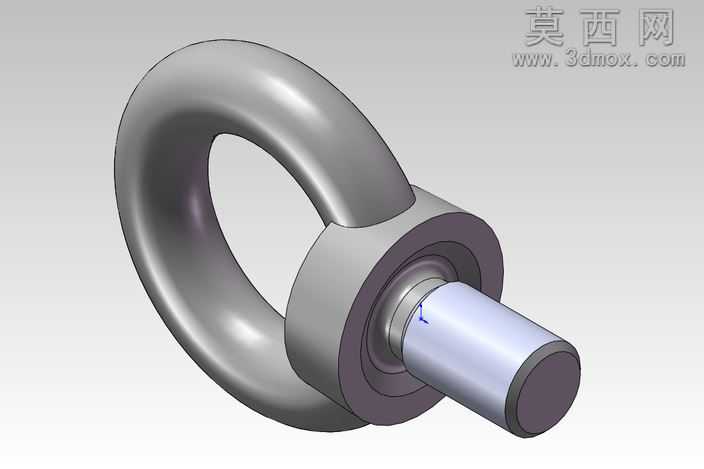

M16规格吊环起重连接部件三维设计

本作品为M16规格吊环起重连接部件的三维建模设计，整体建模过程严格遵循机械五金件的实际生产尺寸规范，在三维软件环境中首先完成基础参数的校准，以公制单位为基准确定各部分的尺寸公差范围。建模阶段先构建底部的外螺纹圆柱段，该部分为标准M16外螺纹结构，建模时通过螺旋线扫描切除的方式生成真实的螺纹牙型，保证螺纹参数符合通用紧固件的国标要求，螺纹段的长度、端部倒角尺寸均按照实际吊装使用场景的装配需求设定，端部的平切处理也还原了实际五金件的加工工艺特征。中间的环形基座部分采用回转体建模方式完成，基座与螺纹段的衔接处做了过渡圆角处理，既符合实际加工的工艺要求，也能减少吊装作业时的应力集中问题，基座的外径、厚度参数均经过受力合理性推演，保证与吊环主体的连接强度。上部的环形吊耳部分采用扫掠建模方式生成，以闭合的环形路径搭配圆形截面完成主体结构，吊环的截面直径、环体内径尺寸均匹配M16规格吊环的额定载荷要求，环体与基座的连接部位做了一体化的融合处理，还原了实际锻造吊环的结构特征，不存在拼接缝隙。材质渲染阶段，整体部件采用金属镀锌材质效果，还原了五金起重配件常见的表面处理工艺，金属表面设置了适度的反光度与粗糙度参数，既体现金属材质的质感，也不会出现过度反光的失真效果，螺纹段、基座、吊环各部分的材质质感统一，同时在衔接边缘做了细微的光影处理，突出各部分的结构层次。设计过程中充分考虑了该部件的实际使用场景，整体结构无多余设计，所有曲面均做了顺滑过渡处理，不存在尖锐棱角，既符合吊装作业的安全要求，也还原了实际产品的工业设计逻辑，建模完成后经过干涉检查，各部分结构衔接合理，不存在结构冲突，可直接用于后续的工程图导出、装配模拟或者3D打印验证使用。
