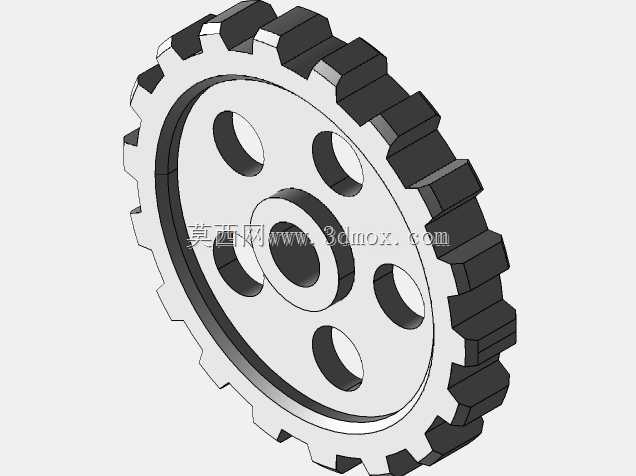

带减重孔结构的直齿传动排挡齿轮

　　这类带均匀减重孔的直齿排挡齿轮，常见于中小载荷的手动变速机构、小型动力传输工位以及轻载传动模组中，核心作用是在啮合传动过程中传递恒定转速比的扭矩，同时通过轮齿的有序啮合实现动力的平稳切换与传输。不同于重载设备使用的厚幅板齿轮，该齿轮在幅板位置均匀开设了五个圆形减重通孔，在不影响轮齿根部弯曲强度、幅板抗扭刚度的前提下，有效降低了零件自身的转动惯量，在高速启停的传动场景中，能减少变速切换时的冲击载荷，降低驱动端的动力损耗。

　　从设计逻辑来看，该齿轮采用直齿齿形设计，齿向与齿轮轴线完全平行，啮合过程中不存在轴向分力，支撑轴承无需额外承受轴向载荷，能简化配套安装座的轴承选型与支撑结构设计，降低整套传动机构的装配复杂度。齿顶与齿根的过渡位置做了标准圆角处理，避免热处理过程中出现应力集中导致的齿根开裂，同时啮合过程中能减少齿面的接触应力集中，延长轮齿的疲劳使用寿命。中心的安装轴孔采用台阶式结构，大直径台阶面用于轴向定位，装配时可直接贴合轴肩完成轴向尺寸限位，无需额外加装轴套调整位置，小直径孔与传动轴采用过渡配合，保证传动过程中齿轮与轴的同轴度，避免偏心转动带来的传动振动与齿面偏磨。

　　实际应用中，这类齿轮常安装在变速换挡机构的中间传动轴上，与相邻的不同齿数齿轮啮合时，通过换挡拨叉推动齿轮沿轴向滑动，实现不同传动比的切换，也就是排挡动作的核心执行零件。轮齿的齿宽经过匹配计算，既保证啮合时的接触面积足够传递额定扭矩，又不会因为齿宽过大导致换挡滑动时的卡滞，齿端做了小角度倒角，方便换挡时轮齿顺利导入啮合位置，避免打齿问题。幅板上的减重孔除了降低自重，还能在齿轮高速转动时带动周边空气流动，带走齿面啮合摩擦产生的部分热量，避免长时间运转时齿面温度过高导致的润滑脂失效，同时减重孔也可作为装配时的工艺孔，方便工装卡具夹持完成齿形加工、热处理等工序。

　　安装边界方面，齿轮的最大外缘由齿顶圆直径决定，设计配套的传动箱内腔时，需要预留齿顶圆与箱壁之间至少3-5mm的安全间隙，避免转动过程中齿顶与箱壁发生刮擦，同时留出润滑脂的流动空间。中心安装孔的公差带按照H7级精度设计，与对应k6公差的传动轴配合，既能保证装配时的顺利压装，又能避免运转过程中出现孔轴配合松动。齿轮的轴向总厚度需要匹配换挡拨叉的槽宽尺寸，保证拨叉卡入齿轮侧面的拨叉槽时，有合适的间隙让齿轮灵活滑动，又不会因为间隙过大导致换挡时的晃动量超标。轮齿的加工精度按照8级精度控制，能满足多数中小载荷传动场景的平稳性要求，齿面粗糙度控制在Ra1.6以内，减少啮合时的摩擦阻力，降低运转噪音。

　　在日常的设备维护场景中，这类齿轮的检查重点集中在齿面磨损量、减重孔边缘是否有疲劳裂纹、中心轴孔的配合间隙是否超标几个维度。因为直齿轮的啮合接触为线接触，长期满载荷运转后齿面会出现均匀磨损，当齿厚磨损量超过原齿厚的15%时，就需要更换新的齿轮，避免出现断齿风险。减重孔的边缘是幅板应力集中的位置，频繁启停的冲击载荷可能导致孔边萌生疲劳裂纹，检修时可通过磁粉探伤的方式排查隐患。中心轴孔如果因为长期拆装出现配合间隙变大，会导致齿轮转动时的径向跳动超标，引发啮合噪音变大、传动不平稳的问题，此时也需要及时更换零件，避免故障扩大影响整套传动机构的正常运行。
