NSU TTS发动机排气歧管结构设计

　　在小排量高性能内燃机的改装与复刻领域，排气歧管的设计直接决定了发动机的充气效率与动力输出特性，这套针对NSU TTS机型开发的排气歧管结构，完全围绕原厂直列四缸发动机的缸盖排气口布局、点火顺序以及舱内安装边界进行匹配设计，没有沿用通用改装件的凑型思路。从实际装车场景来看，NSU TTS作为经典小排量运动车型，发动机舱内部空间极为紧凑，化油器、点火线束、机油滤以及启动机的布置已经占据了舱内大部分侧向空间，排气歧管的管路走向必须完全避让周边附属部件，同时还要保证各缸排气支管的长度差控制在合理范围内，避免出现排气干涉导致的各缸排气背压不均问题。

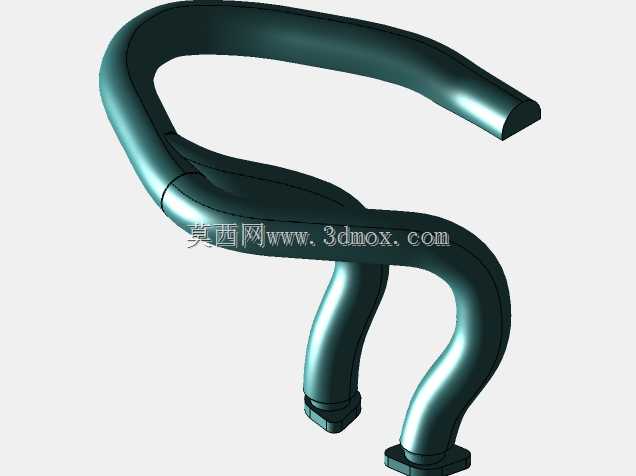

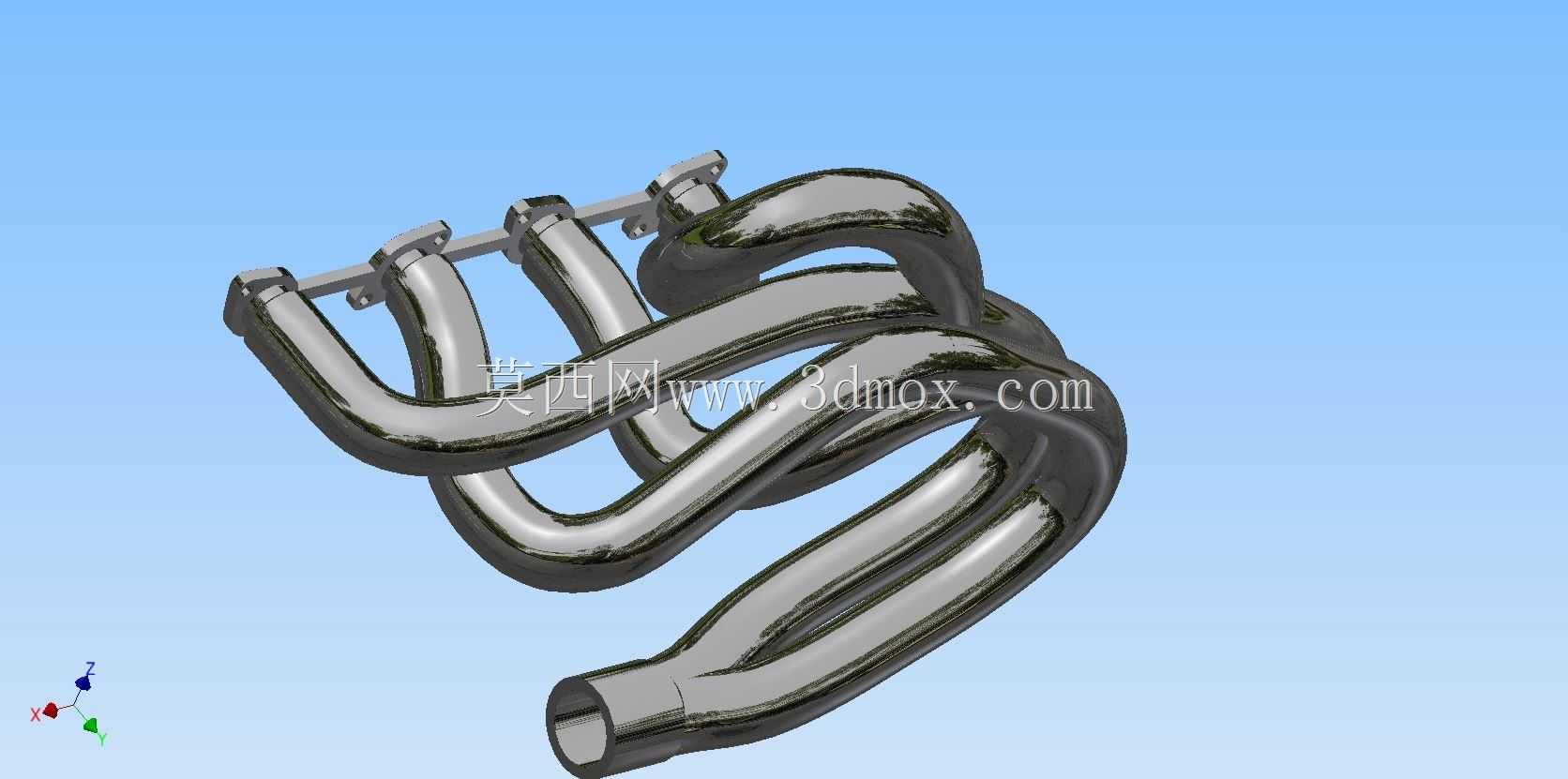

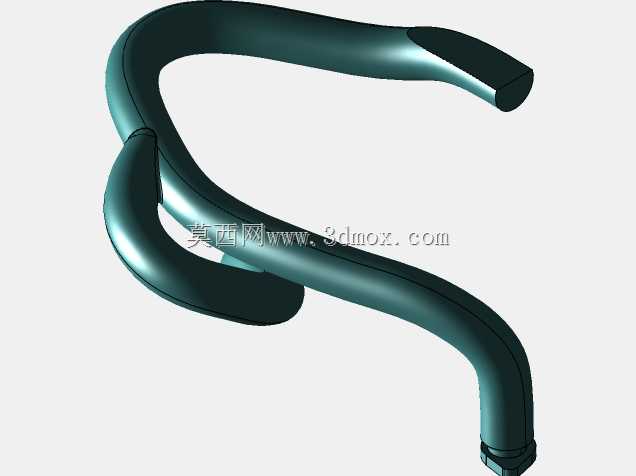

　　设计过程中首先对缸盖排气法兰的安装孔位、密封面平面度要求进行了匹配，法兰面厚度预留了足够的加工余量，可适配不同厚度的金属排气垫片，安装孔位的位置度公差控制在0.1mm以内，避免装车后出现密封面错位导致的漏气问题。管路弯曲部分全部采用大曲率半径的顺滑过渡，没有出现直角弯折或者截面突变的结构，尽可能降低排气气流在管路内的沿程阻力，同时支管汇入总管的角度经过反复调整，利用排气脉冲的惯性效应提升扫气效率，在高转速工况下能够有效降低缸内残余废气量，提升进气充量。

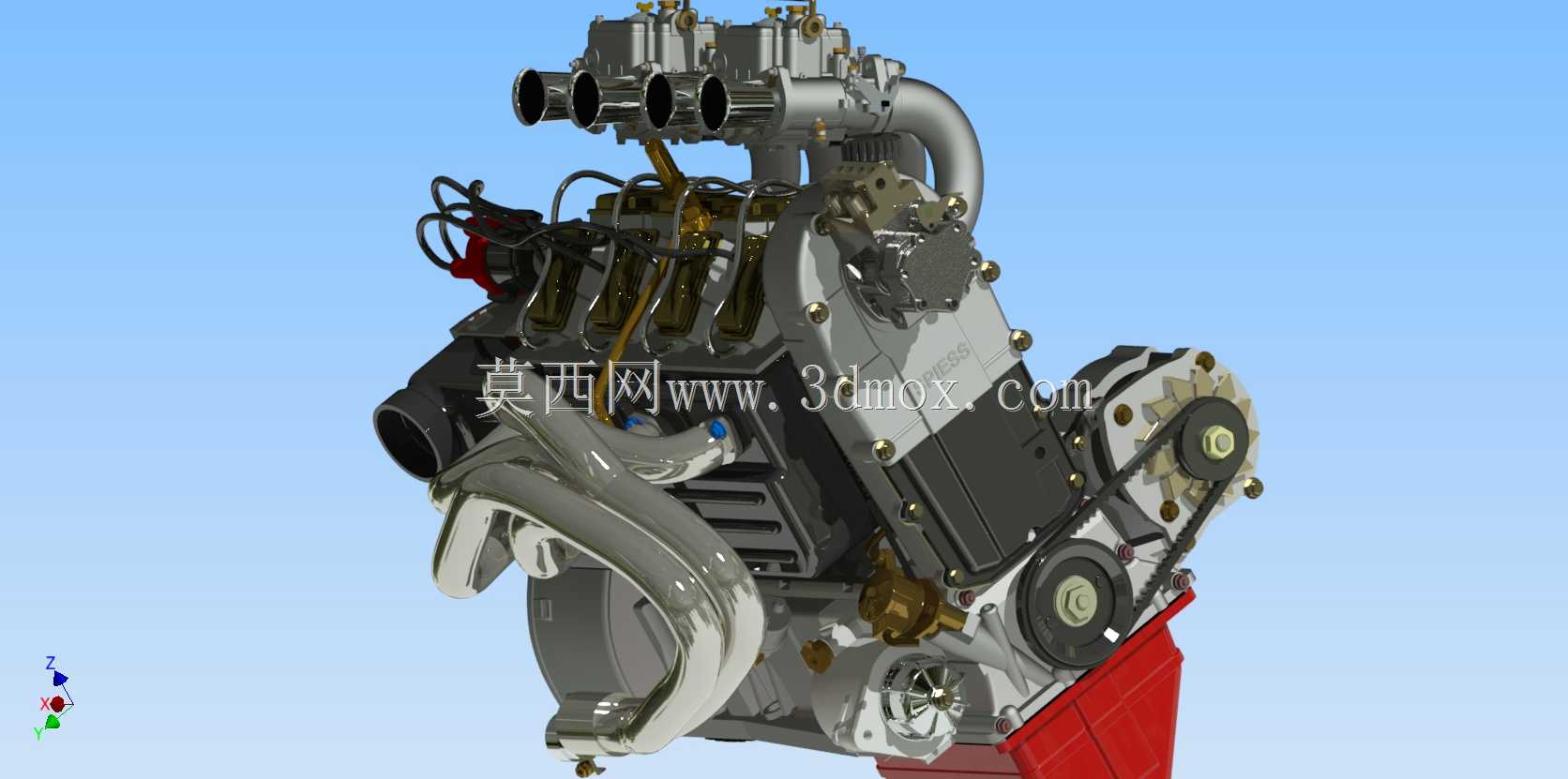

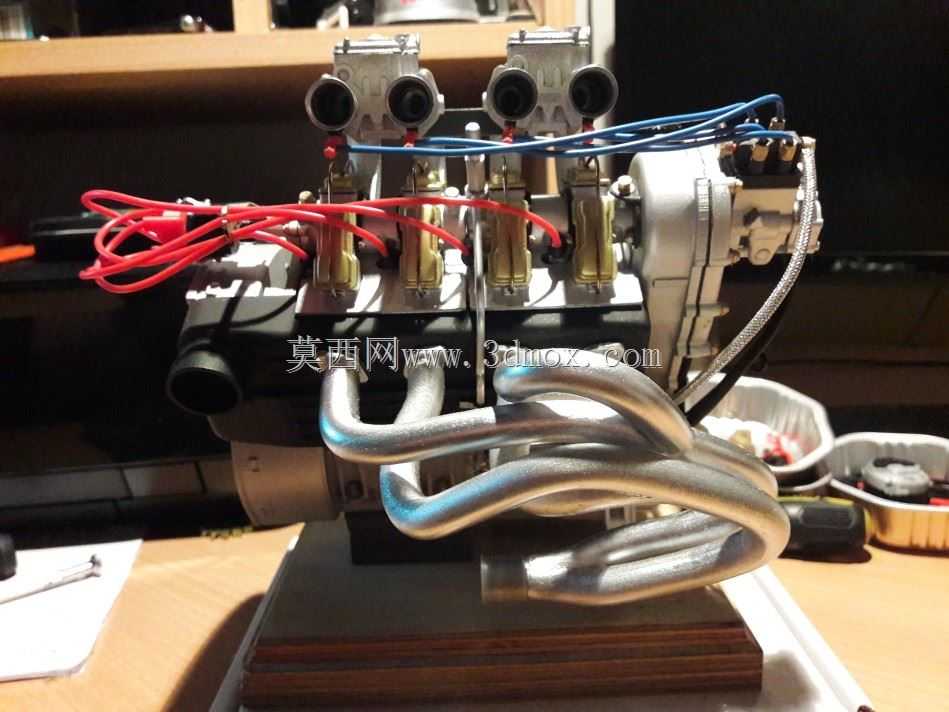

　　从安装边界来看，这套排气歧管的整体轮廓完全贴合NSU TTS发动机的侧向布局，最外侧管路与发动机舱内壁的预留间隙超过15mm，能够避免车辆行驶过程中发动机抖动产生的干涉，同时管路与点火线束、燃油管路的距离都预留了足够的隔热空间，不需要额外加装大面积的隔热罩就能避免高温排气对周边橡胶、塑料部件的热老化影响。歧管的安装支点除了缸盖法兰位置之外，在总管末端还预留了与原车排气前段对接的法兰结构，法兰的螺栓孔位与原车吊耳位置完全匹配，不需要对车身或者发动机机脚进行任何改装就能直接装车。

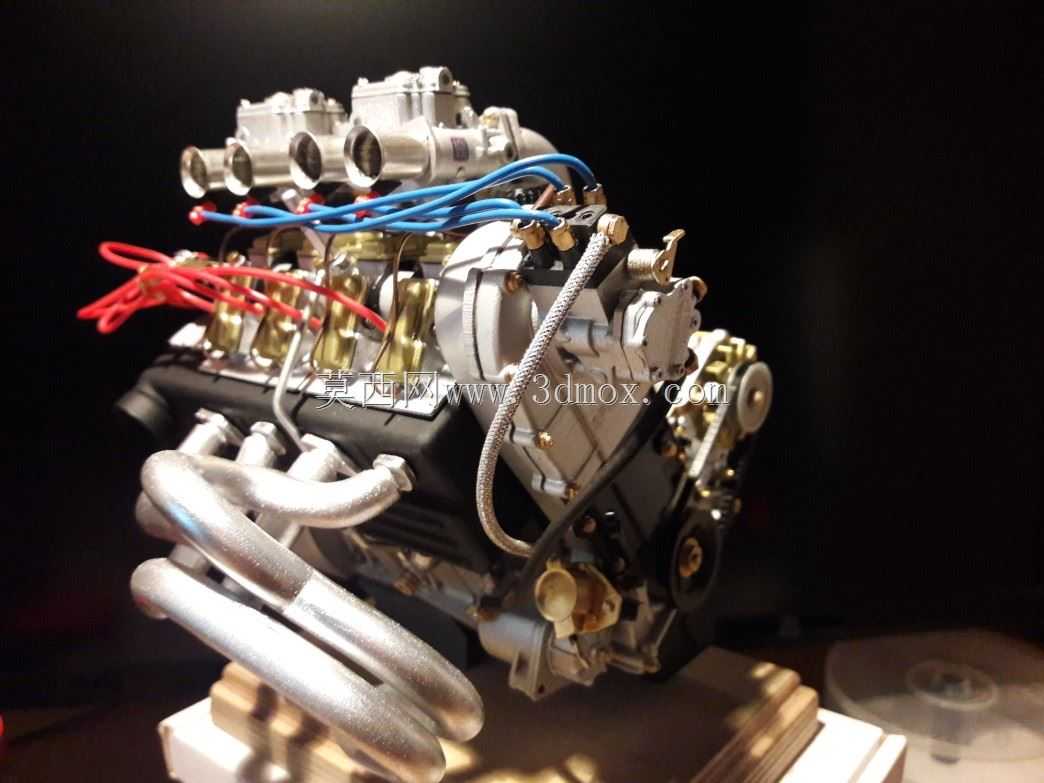

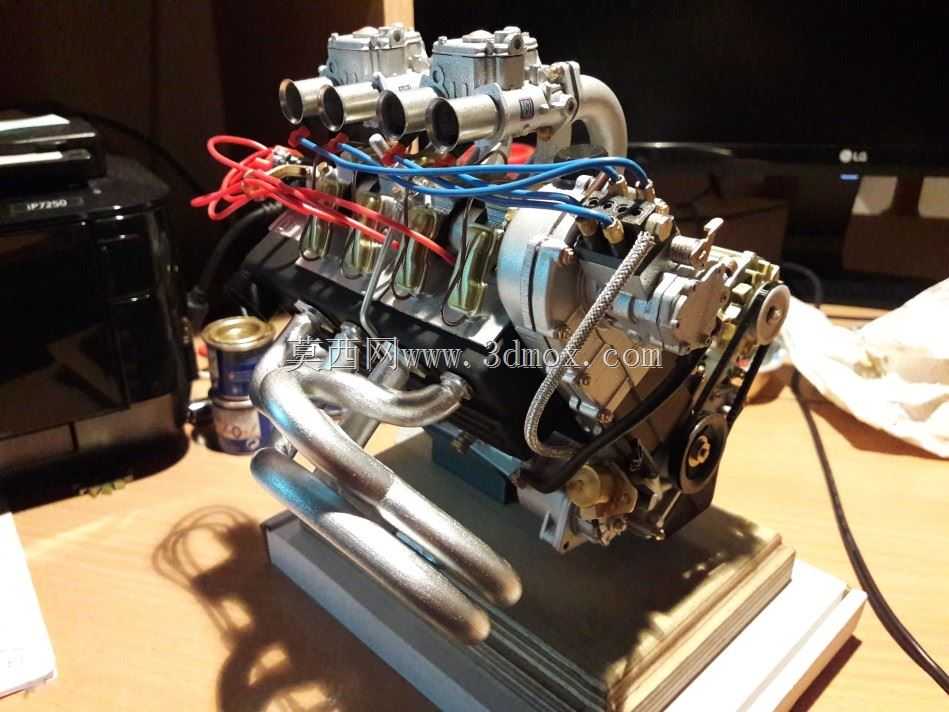

　　针对模型还原的细节来看，歧管的管壁厚度按照实际铸造不锈钢件的工艺要求设置，所有焊接位置的结构都预留了焊接坡口，方便实际加工过程中的焊接作业，管路表面的弧度完全符合弯管工艺的加工极限，不存在无法通过常规弯管设备实现的异形曲面。和排气歧管配套的周边部件，包括化油器安装座、点火线路的固定卡扣位置都在模型中做了对应避让，设计阶段就已经考虑了装配过程中的工具操作空间，缸盖法兰位置的螺栓安装位预留了足够的套筒操作空间，不需要使用特殊工具就能完成歧管的拆装作业。

　　在实际使用场景中，这套排气歧管不仅适用于原厂NSU TTS车型的修复替换，也能适配同平台改装机型的动力升级需求，顺滑的管路内壁能够降低排气阻力，配合对应的化油器调校与点火正时调整，能够在不提升发动机排量的前提下，有效提升中高转速区间的动力输出响应。同时歧管的结构强度经过校核，在发动机正常工作温度区间内，管路的热变形量控制在合理范围内，不会因为热胀冷缩导致法兰面密封失效或者管路开裂，长期高负荷工况下的结构可靠性能够满足赛道驾驶以及日常行驶的双重需求。
