NSU摩托链条防护壳体3D打印结构

　　这款链条防护壳体主要适配老式NSU系列摩托车型的传动系统外侧安装，核心作用是将运转中的传动链条完全包覆在封闭腔体内，一方面避免车辆行驶过程中路面卷起的泥沙、碎石、积水直接飞溅到链条与链轮啮合区域，减少磨粒磨损对传动副的损耗，延长链条和链轮的更换周期；另一方面也能防止骑行者裤脚、鞋带等随身衣物意外卷入高速运转的传动结构，规避机械伤害风险，同时还能阻挡链条运转时甩出的润滑油飞溅到车身或骑手衣物上，保持整车整洁。

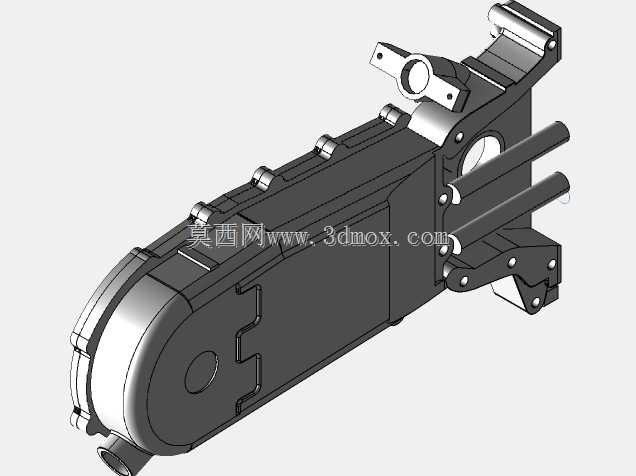

　　从结构设计逻辑来看，整个壳体采用上下分段式的组合结构，下半段直接对接发动机传动端的安装基准面，预留了与曲轴箱侧盖匹配的定位凸台和螺栓过孔，安装时可以直接贴合原有安装位，不需要额外改动原车的安装点位，适配性更强；上半段为长条形弧形罩体，顺着链条的运行轨迹延伸至后链轮区域，上下两段通过侧边的卡扣和螺栓孔实现紧固连接，接缝处做了错位止口设计，能够避免雨水从拼接缝隙渗入壳体内部。壳体表面做了局部的加强筋布局，沿着壳体的长轴方向在非外观面布置了数条纵向加强筋，既可以提升3D打印成型后的整体结构刚性，避免车辆行驶过程中产生共振异响，也能控制整体壁厚，减少打印材料的消耗，控制成品重量。

　　在安装边界的设计考量上，壳体的内侧轮廓与链条运转的最大摆动轨迹预留了3mm的安全间隙，即便链条在大扭矩输出状态下产生横向跳动，也不会与壳体内壁发生剐蹭；下半段靠近链轮的位置预留了润滑维护的开口，日常保养时不需要完全拆下整个壳体，就可以通过预留位置对链条进行喷注润滑油的操作，降低日常维护的拆装工作量。壳体外侧的安装耳位都做了加厚处理，螺栓过孔位置镶嵌了金属衬套的预留位，避免3D打印材质直接承受螺栓压紧力产生开裂，提升安装点的结构强度。

　　针对3D打印的成型工艺特点，整个壳体的壁厚设计保持均匀过渡，没有出现壁厚突变的结构，避免打印过程中因冷却速率不一致产生翘曲变形；所有转角位置都做了R2以上的圆角处理，既可以减少打印过程中的支撑材料用量，也能避免应力集中导致的部件断裂。壳体的外表面预留了品牌标识的雕刻区域，用户可以根据自身需求打印定制化的标识内容，兼顾实用性和个性化改装的需求。

　　在实际装车适配场景中，这款壳体除了适配原厂NSU车型的修复替换使用，也可以作为复古摩托改装项目中的定制化配件使用，相比原厂的金属冲压壳体，3D打印的成品可以根据改装后的链条长度、链轮尺寸做快速的结构调整，不需要开模制作，小批量定制的成本更低，生产周期更短，尤其适合老式车型的配件修复场景——这类停产多年的老车型原厂配件已经断供，通过三维扫描逆向建模后打印的替换件，可以完美匹配原车的安装尺寸，解决老车修复的配件 sourcing 难题。

　　从结构受力的角度分析，这个壳体本身不承受传动系统的载荷，只需要承受自身重量以及行驶过程中的风阻、路面飞溅物的冲击力，因此在设计时没有采用过高的安全系数，在保证安装点强度、整体抗冲击性满足使用要求的前提下，尽可能做了轻量化的结构优化，成品重量比原厂金属冲压件降低约40%，不会给车身增加额外的负载。壳体的下端预留了排水小孔，即便有少量雨水从缝隙进入壳体内部，也可以通过下端的排水孔自动排出，不会在壳体内积存导致链条锈蚀。
