NSU TT车型燃油泵结构三维设计

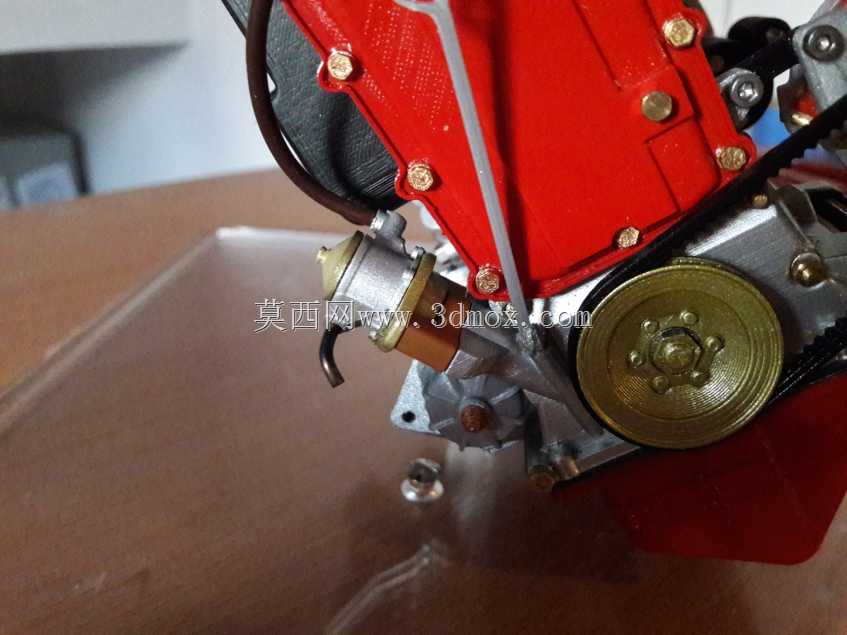

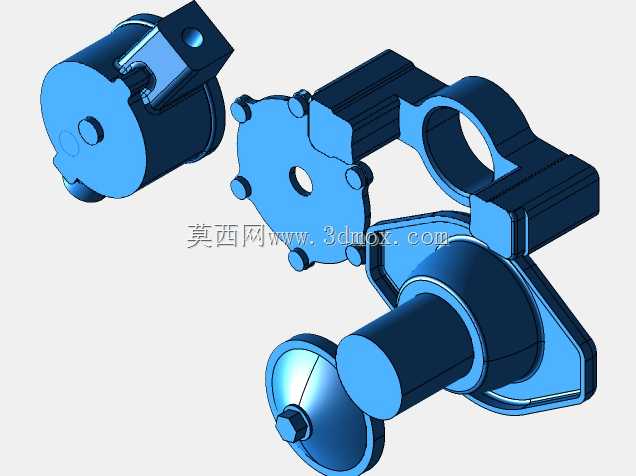

　　在老式乘用车辆的燃油供给系统里，机械式燃油泵承担着将油箱内燃油稳定输送至化油器的核心作用，本次还原的NSU TT车型配套燃油泵结构，完全参照实车拆件的测绘尺寸完成三维建模，可直接用于老车修复的配件复刻、3D打印样件制作以及供油系统的教学演示场景。从实际装车工况来看，这类膜片式机械燃油泵依靠发动机凸轮轴的偏心轮驱动，不需要额外接入电路，在化油器式发动机的布局里，通常安装在发动机缸体侧部的预留安装位，安装面需要匹配对应的密封垫片，避免燃油渗漏或者曲轴箱废气泄漏。建模过程中优先还原了泵体的分层装配结构，最上层的金属铸铝泵壳集成了进油接头、出油接头以及摇臂铰接结构，摇臂的伸出长度、铰接点的转动行程都严格按照拆件测量值设定，

　　保证装车后能和凸轮轴偏心轮的运动轨迹完全匹配，不会出现行程不足导致泵油压力不够，或者行程过大造成膜片过度拉伸提前损坏的问题。中间的膜片固定结构做了分层压合的细节还原，膜片本身采用耐油橡胶材质的模拟结构，上下的金属压片通过中心拉杆和下部的复位弹簧连接，弹簧的线径、自由长度以及预压行程都参考同类型机械式燃油泵的通用参数设定，保证泵油过程中膜片的往复运动幅度处于合理区间，既能满足不同转速下的燃油供给量需求，也能控制膜片的形变幅度延长使用寿命。下部的泵座结构预留了和发动机缸体连接的安装孔位，孔位的中心距、安装面的平面度要求都在建模时做了对应体现，安装面的沉槽结构用于放置密封垫，建模时保留了沉槽的深度和宽度尺寸，

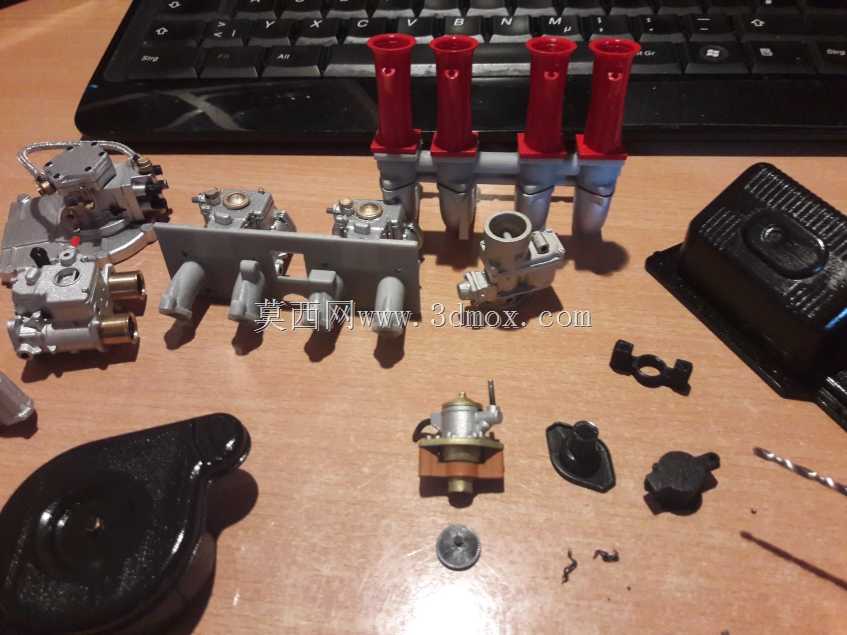

　　方便后续做装配干涉检查的时候快速验证密封垫的压缩量是否处于合理范围。除了核心的泵体总成，建模时还同步还原了配套的安装固定卡扣、管路接头堵盖以及密封垫片等附属零件，所有零件的装配关系都按照实际装车的配合公差设定，转动部件预留了合理的活动间隙，压合部件设定了对应的过盈配合量，在三维环境下可以直接做运动仿真，模拟凸轮轴驱动下摇臂摆动、膜片往复、进排油阀开闭的完整泵油过程，能直观看到不同凸轮轴转速下泵油频率的变化，也能验证进油、出油通路的流道是否存在突兀的变径或者直角转折，避免实际使用中出现燃油流动阻力过大、气阻等影响供油稳定性的问题。针对老车修复中经常遇到的配件断供问题，这个模型的所有结构都做了壁厚优化，

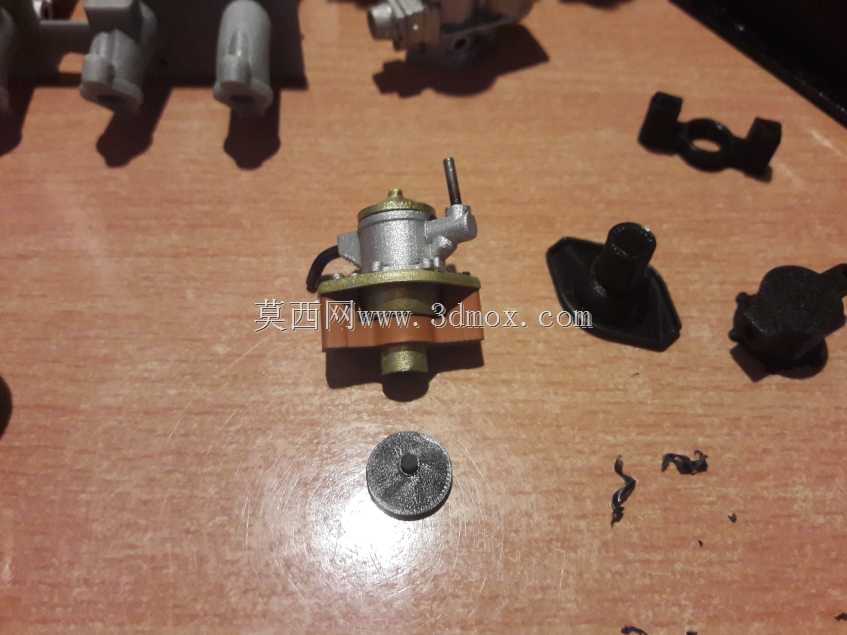

　　适合采用3D打印工艺制作非金属样件，或者通过翻模工艺制作金属复刻件，泵体上的所有非配合面都保留了原始铸件的拔模斜度，配合面的加工余量在建模时做了预留，方便后续加工的时候直接通过数控铣削达到要求的表面粗糙度和尺寸精度。从安装边界来看，整个泵体总成的最大外轮廓尺寸控制在原车安装位的预留空间内，摇臂的最大摆动角度不会和周边的缸体加强筋、管路接头产生干涉，进油和出油接头的朝向、管径都和原车的燃油管路匹配，不需要额外改动管路走向就能直接装车替换损坏的原厂配件。在功能特性的还原上，模型特意区分了进油阀和出油阀的结构差异，两个单向阀的开启压力、密封面角度都参考通用机械式燃油泵的参数做了对应设计，保证泵膜上行的时候进油阀关闭、出油阀打开，泵膜在弹簧作用下复位的时候出油阀关闭、进油阀打开，形成连续的泵油动作，输出的燃油压力稳定在化油器要求的工作区间，不会出现压力过高导致化油器油面失控，或者压力不足导致高速工况下供油跟不上的问题。
