老式往复式火焰驱动机械结构

　　这套往复式火焰驱动机械结构，最早可追溯到早期外燃动力装置的民用衍生设计，目前在科普教具制作、复古动力装置复刻、小型热能转换实验场景中仍有较多应用。不同于常见的内燃机结构，该装置依靠外部火焰对缸体内部工质进行加热，利用工质热胀冷缩产生的压力差推动活塞做往复直线运动，再通过曲柄连杆结构将直线运动转换为飞轮的旋转运动，整套动力输出过程没有缸内爆燃过程，运行振动更小，噪音水平更低，可适配低转速动力输出的小型实验场景。

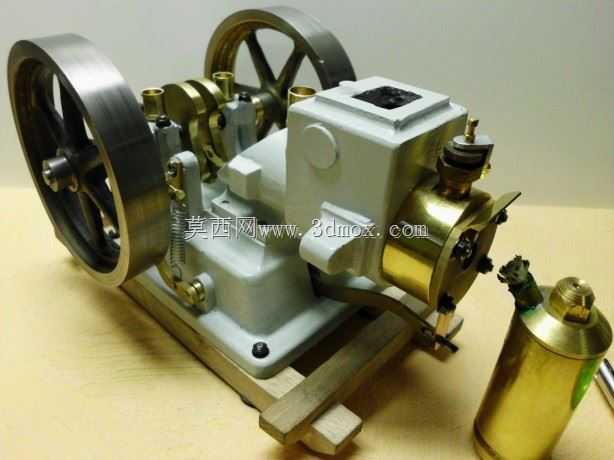

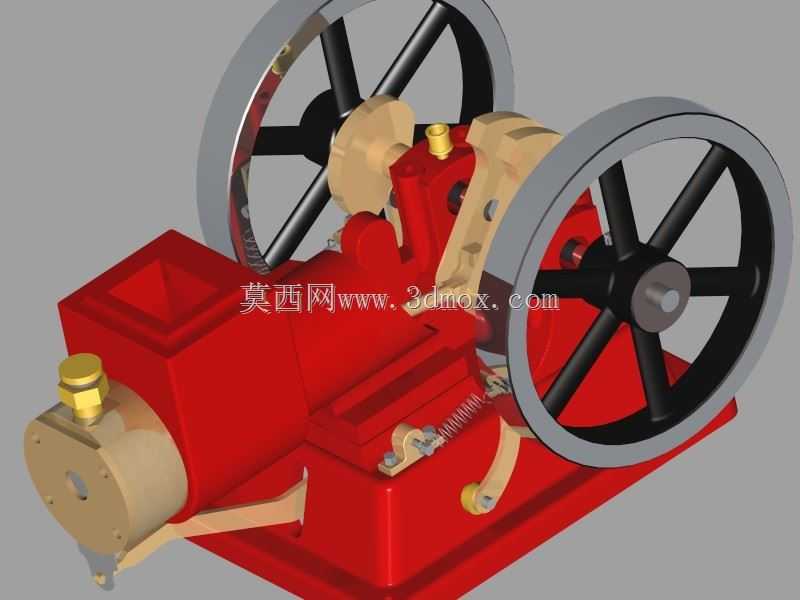

　　从结构设计逻辑来看，整套装置采用卧式布局，主体缸体为一体式铸造结构设计，缸体侧面预留加热区域安装位，可直接对接外置火焰加热源，缸体两端分别设置配气机构与活塞连接端，配气端采用铜质密封端盖，通过研磨配合面实现平面密封，无需额外加装密封垫片即可满足低压工况下的密封要求，端盖上预留的两个黄铜接头分别用于工质补充与压力泄放，接头采用标准管螺纹设计，可直接对接常规气动管路配件。活塞与连杆之间采用浮动销连接，连杆两端都设置铜质衬套，可降低长期往复运动过程中的磨损量，衬套与销的配合间隙控制在0.02-0.04mm区间，既保证运动灵活性，又避免间隙过大产生的运动冲击。

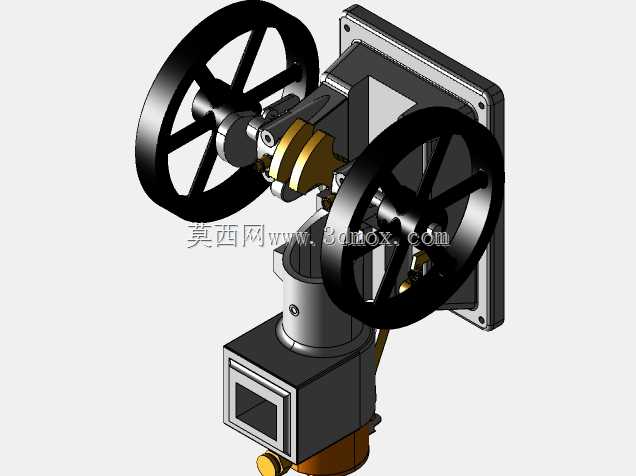

　　两侧的飞轮采用辐条式结构设计，轮缘位置做加厚处理，依靠轮缘的转动惯量储存能量，保证活塞越过上下止点时的运动连续性，飞轮与主轴之间采用平键连接，传递扭矩的同时方便拆装调整，主轴的支撑位置采用滑动轴承结构，轴承座直接集成在主体底座上，减少额外的装配零件数量。底座为整体式箱型结构，既承担所有零部件的安装定位功能，又可作为配重降低整机运行时的振动幅度，底座上的安装孔位按照标准地脚螺栓间距设置，可直接固定在实验台架或移动小车上。

　　从安装边界来看，整套装置的横向安装尺寸以主轴两端飞轮的最外侧为边界，纵向尺寸以底座前后端面为边界，高度方向最高位置为飞轮顶端，安装时需要在缸体加热端预留至少150mm的操作空间，用于放置加热源与调整火焰位置，飞轮外侧需要预留不小于50mm的安全间隙，避免运行过程中衣物或工具被卷入旋转部件。配气机构的摆杆与弹簧复位结构布置在缸体侧面，复位弹簧的预紧力可通过端部的调节螺栓进行调整，适配不同加热功率下的配气节奏，保证活塞运动行程与配气时机匹配，避免出现动力输出中断或运动卡滞的问题。

　　在实际应用中，这类结构常被用于热能转换原理的教学演示，可直观展示外燃动力的能量转换过程，也有不少爱好者将其作为复古动力模型进行复刻，搭配小型发电机可实现微功率电力输出。设计过程中需要重点关注缸体的受热变形量，缸体材质选用导热性较好的铸铁材质，壁厚均匀控制在8mm左右，避免局部受热不均产生开裂，运动副的润滑采用耐高温润滑脂，可适应缸体传导过来的持续高温，不会因为温度过高出现润滑脂失效的问题。所有运动部件的重心都尽量靠近主轴轴线位置，降低高速旋转时的不平衡量，减少运行过程中的振动传递。
