遥控攀爬车SCX10传动齿轮箱壳体结构

　　做仿真遥控攀爬车改装和结构设计的从业者，大多对SCX10系列车架的传动布局不陌生，这个齿轮箱壳体作为传动系统的核心承载构件，直接决定了动力传递路径的刚性与整车传动系统的布局合理性。在实际越野攀爬场景里，车辆需要频繁应对大扭矩冲击、颠簸路面的载荷交变，还有泥水、砂石的侵入风险，壳体的结构设计直接影响整套传动系统的使用寿命与运行稳定性。

　　从实际装车的应用场景来看，这个壳体需要容纳减速齿轮组、动力输出轴、轴承定位结构，同时要匹配车架的安装孔位，预留出与电机座、传动轴连接的对接空间。设计之初首先要考虑的是齿轮啮合的空间避让，壳体内腔的轮廓必须完全匹配各级齿轮的回转半径，同时留出0.2-0.3mm的装配间隙，避免齿轮运转过程中与壳体内壁发生剐蹭，同时还要控制壳体的整体壁厚，在保证结构强度的前提下尽可能降低簧下质量，毕竟攀爬车的重心控制直接影响越野通过性，过重的传动部件会加大悬挂的负载，削弱车轮贴地的抓地力表现。

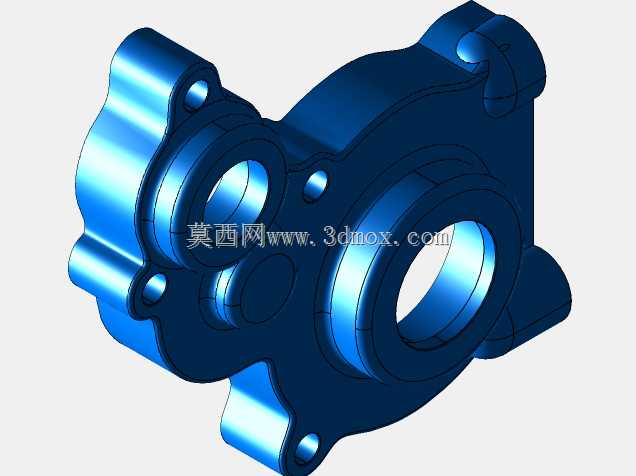

　　壳体上的多个凸台结构并非冗余设计，每一处凸台都对应着轴承安装位或者螺丝锁紧位，轴承安装位的同轴度公差需要控制在0.02mm以内，否则会出现齿轮啮合偏载，运转过程中产生异常噪音，甚至加速齿轮齿面的磨损。安装孔位的位置度公差需要匹配车架的安装基准，确保装车之后齿轮箱的输出轴与传动轴的夹角处于合理的万向节工作角度范围内，避免大角度传动带来的动力损耗和万向节过早损坏。

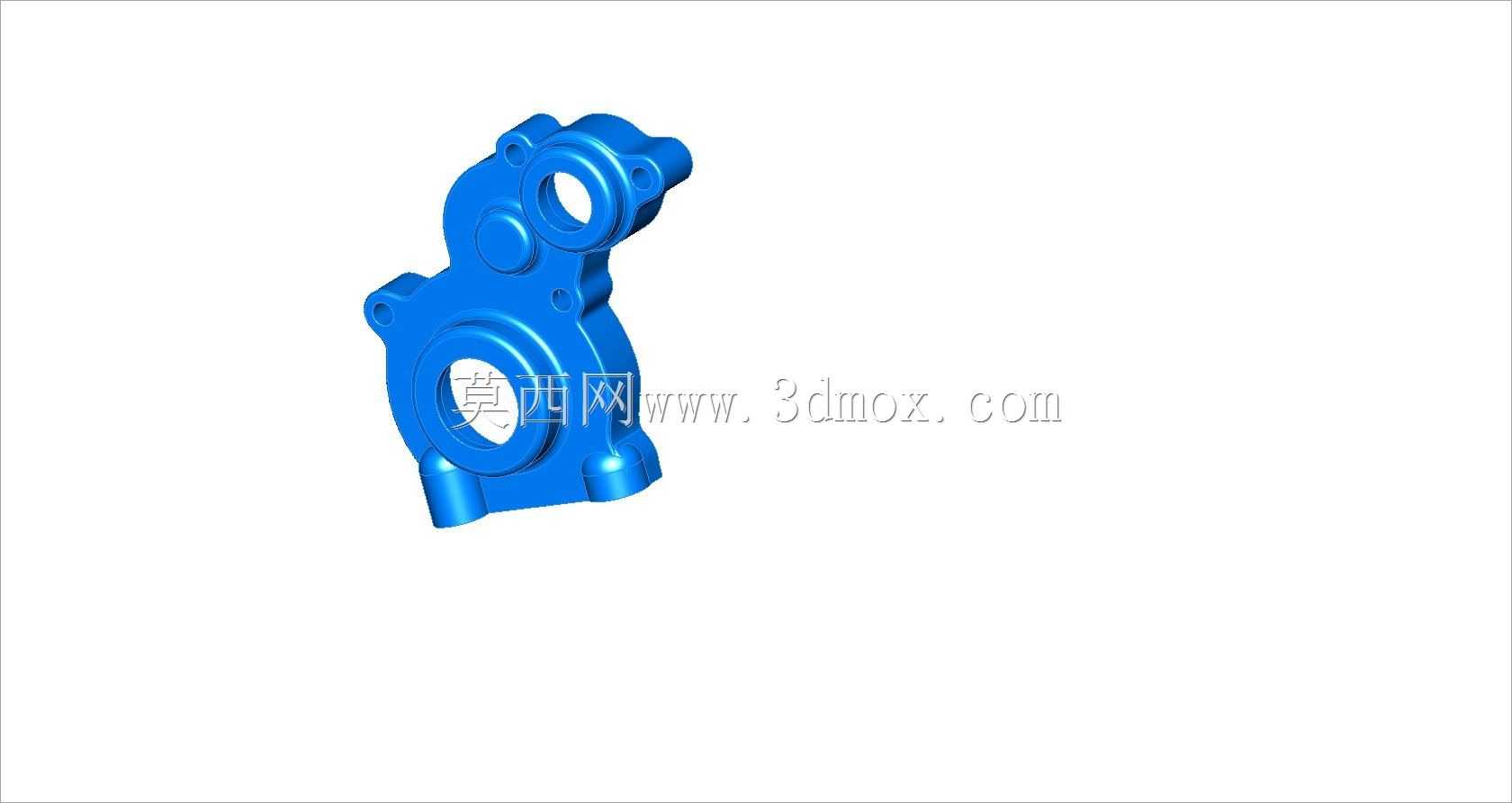

　　从外形结构来看，壳体采用了不规则的异形轮廓，这是为了避让车架上的悬挂拉杆、转向舵机等周边部件，在有限的车架安装空间内最大化压缩传动系统的占用体积，给电池、电调等电子设备留出更多布置空间。壳体边缘的加强筋结构沿着载荷传递的方向布置，在车辆突然加大油门或者遇到障碍物卡滞车轮的时候，扭矩冲击会沿着齿轮轴传递到壳体的轴承位，加强筋可以将集中的应力分散到整个壳体平面，避免局部应力过大导致壳体开裂，尤其是在仿真攀爬车经常进行的陡坡攀爬、岩石穿越场景里，传动系统承受的瞬时扭矩往往是额定扭矩的3-5倍，没有合理的加强结构很容易出现壳体断裂的故障。

　　安装边界的设计上，壳体与箱盖的结合面需要做平面度处理，保证合箱之后的密封性，防止越野过程中泥水进入齿轮箱内部污染润滑脂，造成齿轮磨损加剧。各个轴承安装位的台阶深度需要严格匹配轴承的厚度，确保轴承压装之后不会出现轴向窜动，同时壳体上的注油孔、排油孔位置要合理，方便后期维护的时候补充润滑脂，不需要完全拆解齿轮箱就能完成日常保养。

　　在实际建模过程中，首先要确定各级齿轮的中心距，以此为基准绘制内腔的基本轮廓，再根据轴承的外径尺寸确定轴承孔的大小和深度，之后结合车架的安装点坐标反推壳体的外部安装凸台位置，再通过应力仿真分析调整壁厚和加强筋的分布，在应力集中的轴承位、螺丝锁紧位适当增加壁厚，在非承载区域做镂空减重处理，平衡强度与重量的需求。还要注意壳体上的过线孔位置，给转速传感器的走线预留出足够的空间，避免走线被齿轮剐蹭或者被合箱面夹断。

　　很多新手在复刻这类传动壳体的时候，往往只照着外观画外形，忽略了内部的装配公差和安装基准，导致做出来的零件装车之后出现齿轮啮合不顺、安装孔位对不上、密封不严等问题，实际上这类承载类的壳体零件，核心的设计难点不在外形的复刻，而在内部装配基准的精度控制，以及载荷路径下的结构强度匹配，每一个倒角、每一处凸台的尺寸都和实际装配、运行的可靠性直接相关。比如壳体上的螺丝孔柱高度，不仅要满足螺丝的啮合长度要求，还要考虑合箱之后箱盖的压紧力均匀，避免因为螺丝锁紧力不均导致结合面出现缝隙漏油。另外，壳体的输出轴端需要设计油封安装槽，配合油封阻挡外部的泥水和灰尘，这部分的槽宽和槽深也要匹配标准油封的尺寸，否则会出现油封脱落或者密封失效的问题。
