NSU TTS赛车品牌标识立体造型设计

　　做机车与经典赛车周边配套结构设计快十二年，经手的品牌标识类立体造型项目不下百个，这次的NSU TTS标识造型，是给经典老赛车复刻展陈、改装件外观配套做的配套结构件，实际落地场景覆盖老车修复的车身标识替换、赛车文化展的立体展陈装置、改装周边的装饰件配套几个方向。

　　先聊实际应用里的安装边界，这类标识件不像工业设备铭牌有统一的安装孔位标准，老款NSU TTS车型的原厂标识安装位在车头侧围与车尾中央，曲面弧度随车身覆盖件的冲压弧度变化，所以建模时先做了标识的基准平面，再预留了0.8mm的柔性安装边，安装边做了间断式的背胶槽与定位卡扣位，既可以适配原厂的卡扣安装位做替换件，也能通过3M背胶直接粘贴在改装车的平整或微曲面上，不会因为车身曲面的弧度差导致标识翘边。标识的整体外轮廓尺寸控制在180mm长、62mm高，厚度做了8mm的立体分层，这个厚度是反复核对实车安装间隙定的——老车的侧围与覆盖件之间的安装间隙普遍在10mm以内，太厚会顶到内部的线束保护层，太薄又出不来立体光影效果，8mm的厚度刚好能在自然光下形成清晰的侧边阴影，又不会超出安装边界干涉其他部件。

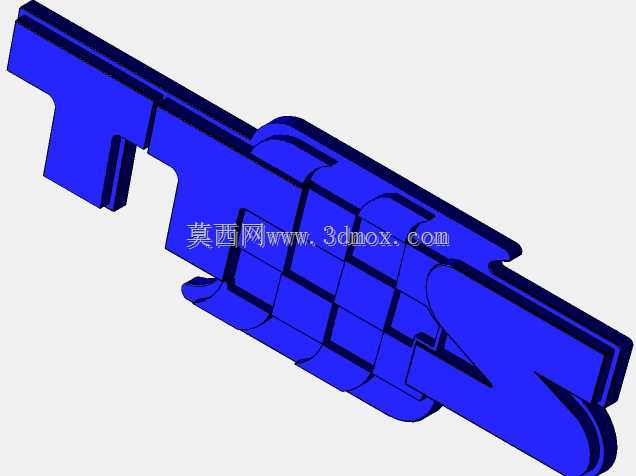

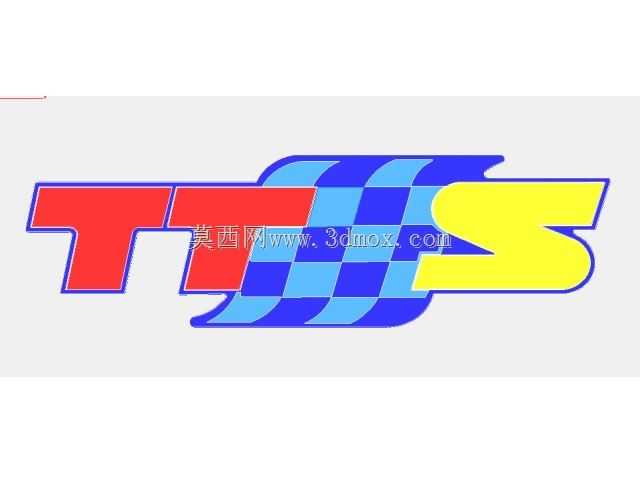

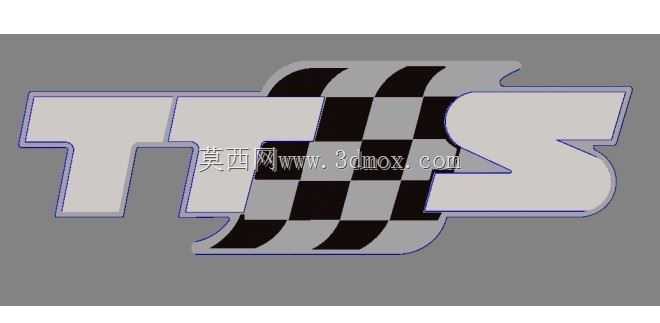

　　再讲设计思路，拿到原版平面标识的时候，首先要解决的是平面元素转立体的层次错位问题。原版标识里TT两个字母是正红色块，后方的蓝格纹是速度格元素，末尾S是亮黄色块，三个元素在平面上是前后叠压关系，转立体的时候如果直接做等厚拉伸，会出现叠压处的棱角生硬问题，实际建模时给三个元素做了0.5mm的层级差：红TT层做最前层，边缘做了R0.3mm的小圆角，避免安装时割手，也还原老标识的圆润印刷边缘；中间的蓝格纹层比红TT层低0.5mm，格纹的蓝块做了深浅两色的分层面，每个方格边缘做R0.2mm的倒角，模拟原版印刷的格纹错位质感，不会因为立体拉伸让格纹显得呆板；最右侧的黄色S层比红TT层低0.3mm，比蓝格纹层高0.2mm，S形的流线边缘做了随形的弧度变化，还原原版标识里S的速度感拖尾效果，拖尾处的厚度从8mm逐步收薄到3mm，贴合车身曲面时不会出现边缘突兀的台阶。

　　实际使用场景里，这类标识件还要考虑户外耐候性的结构预留，所以建模时在标识的背面做了均匀的加强筋，筋高2mm、宽1.5mm，间距15mm，既不会因为加强筋太密导致注塑时出现缩痕，也能保证ABS材质注塑成型后整个标识的平面度控制在0.2mm以内，粘贴后不会出现中间鼓包的问题。如果是用于展陈的金属材质版本，加强筋的位置可以直接作为焊接定位点，焊接在展架的金属底板上，不需要额外做定位工装。另外在标识的边缘处，特意做了1mm宽的溢胶槽，背胶粘贴时多余的胶会溢到槽里，不会挤到标识外侧污染车身漆面，这是做了十来年汽车外饰件总结出来的细节，很多新手建模时容易忽略这个结构，导致实际安装时清理残胶要花大量时间。

　　从功能特性来说，这个立体标识不只是装饰作用，老车修复场景里，它是还原车型原貌的关键外观件，很多收藏级的NSU TTS老摩托与赛车，原厂标识已经老化脆裂，复刻的立体标识要做到和原厂安装位完全匹配，不需要对车身做任何打孔或打磨，直接替换即可；在赛车文化展陈场景里，这个标识可以单独作为立体字装置，通过背面的挂孔挂在展墙，也可以配合亚克力底座做桌面摆件，所以建模时也预留了挂孔与底座安装的螺纹孔位，螺纹孔做了M3的铜螺母预埋位，不会因为反复拆装出现滑牙问题；在改装件配套场景里，这个标识可以安装在头盔、改装油箱、尾箱上，所以整体结构做了圆角过渡，没有尖锐棱角，符合道路使用的安全要求。

　　建模过程中还特意核对了原版标识的色彩比例，红、蓝、黄三个色块的比例严格按照1968年NSU TTS赛车的原厂标识比例来，蓝格纹的方格数量、每个方格的尺寸差都做了还原，不会出现格纹错位、比例失调的问题。很多网上能找到的同类标识模型，要么把S形的弧度做的太生硬，要么格纹的数量不对，装在车上一眼就能看出是副厂件，这个模型在做曲面的时候，把S形的曲率连续调到了G2，和原厂标识的光影反射效果完全一致，不管是从哪个角度看，S形的流线感都和原版一致。另外考虑到不同加工工艺的需求，模型把三个色块做了独立的实体分割，不管是做分色注塑、烤漆还是水转印，都可以直接拆分零件，不需要再重新做面拆分，给后续的加工环节省了大量的修模时间。

　　安装边界的处理上，除了之前提到的柔性安装边，还在标识的四个角做了隐形的定位凸点，凸点高度0.2mm，对应原厂车身上的定位凹坑，安装时只要把凸点卡进凹坑，就能保证标识的安装位置完全端正，不会出现贴歪的情况，这也是实际装车时非常实用的结构，很多副厂标识没有定位点，全靠安装师傅的手感找位置，很容易贴歪，后期揭下来重贴还会留胶。对于曲面弧度更大的安装位置，比如头盔表面，模型的安装边做了可微调的薄壁结构，壁厚1mm，轻微弯折也不会出现漆层开裂的问题，适配不同曲率的安装面。
