NSU盾形标识立体结构设计

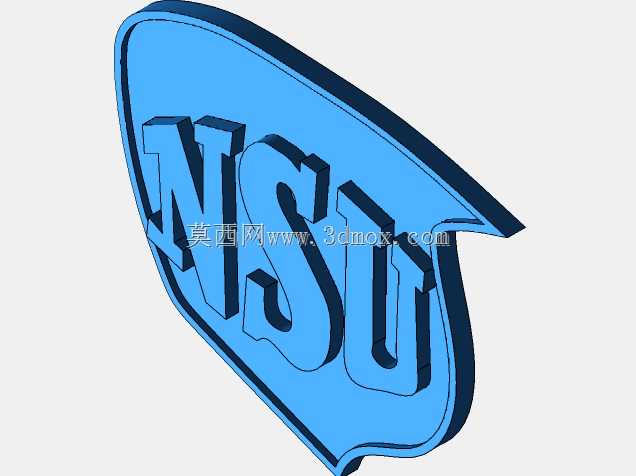

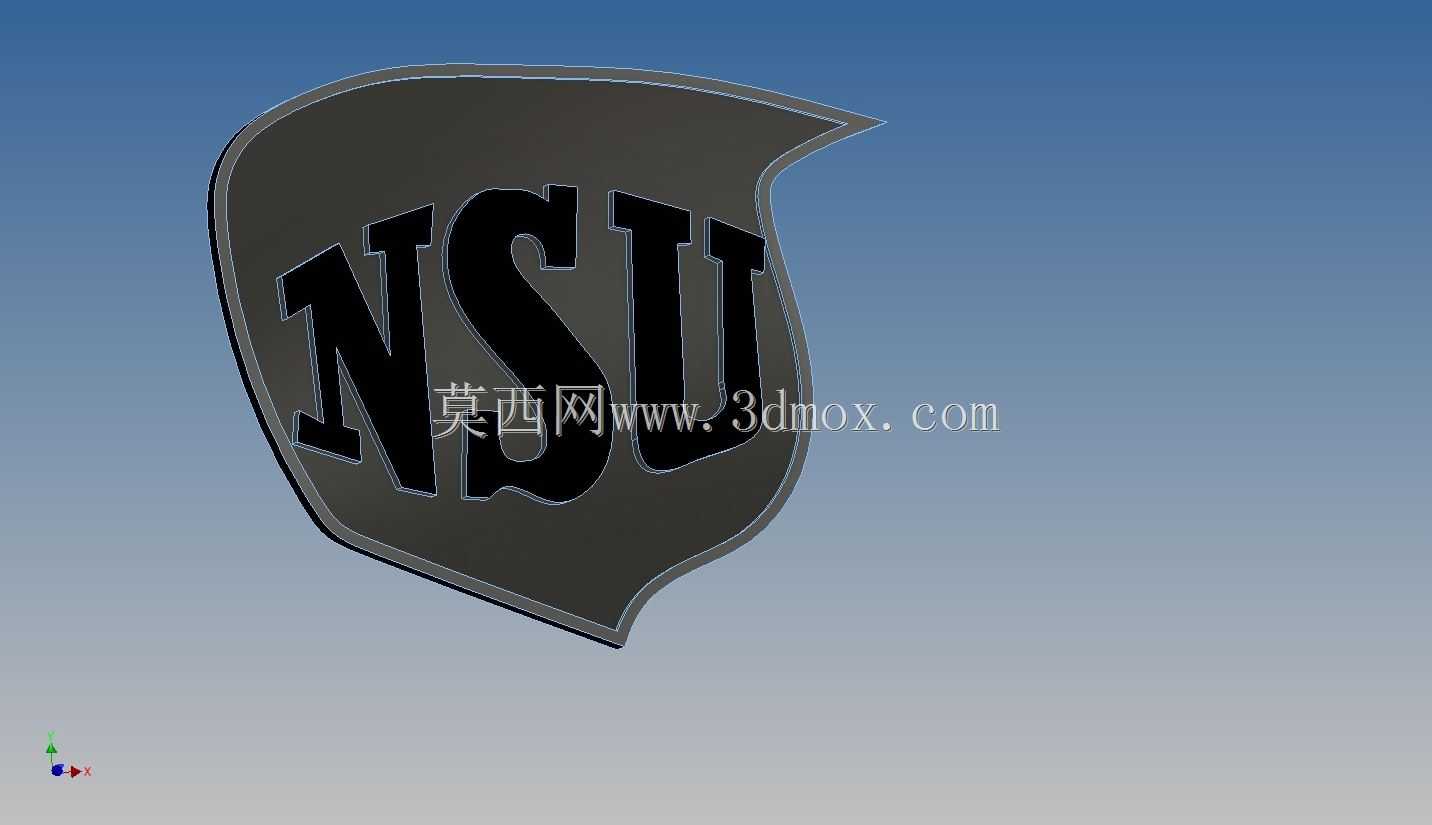

　　在做品牌周边配套的机械结构设计时，这类异形曲面的标识件是经常会碰到的需求，很多人觉得标识只是平面印刷的内容，实际上在机车、复古工业设备的外观装饰、纪念摆件开发、改装配件定制场景里，立体标识的结构合理性直接影响最终的装配效果和质感表现。这次做的NSU盾形标识，首先要考虑的是实际使用中的安装边界，这类标识常见的安装场景有三个：一是复古机车的车身覆盖件镶嵌安装，二是工业主题展示空间的墙面固定，三是收藏类金属摆件的一体化成型，所以在建模初期就把安装适配的结构预留做了前置考虑，没有先做外观再补结构。从外形轮廓来看，这个标识没有采用常规的正盾形对称结构，右侧做了斜切收尖的异形处理，边缘做了等宽的凸起包边，包边的高度控制在1.2mm，

　　既能够在视觉上勾勒出标识的轮廓边界，也能在安装时和安装基面形成自然的限位台阶，避免粘接或者卡扣安装时出现溢胶、移位的问题。中间的NSU三个字母采用了粗衬线的立体凸起结构，字母的凸起高度和外包边保持一致，这样在做表面处理的时候，无论是喷漆、电镀还是阳极氧化，整个标识的工作面都能处在同一个平面基准上，不会因为高低差过大导致喷涂厚度不均、电镀边角积漆的问题。曲面过渡上，整个标识的基面不是完全的平面，而是做了微弧的隆起处理，弧度半径控制在180mm，这个弧度是参考了常见复古机车油箱的表面曲率做的，当标识粘贴在弧形的油箱表面时，基面的微弧能够和安装面更好地贴合，不会出现边缘翘边的情况，同时微弧的隆起也能让标识在光线照射下形成自然的光影过渡，

　　比纯平面的标识更有质感。在结构壁厚的设计上，整体采用了2mm的均匀壁厚，对于金属压铸、3D打印或者注塑成型的工艺都有很好的适配性，不会因为壁厚差过大导致成型时出现缩痕、应力集中的问题。字母和基面的连接位置做了R0.3mm的圆角过渡，一方面是避免尖锐边角在使用过程中划伤操作人员或者使用者，另一方面也能减少成型时的应力集中，提升零件的结构强度，即使是采用较薄的金属板材冲压成型，这个圆角过渡也能避免冲压时出现撕裂的问题。安装结构的预留上，在标识背面的四个边角位置，设计了深度0.8mm的沉台，既可以用来粘贴双面胶实现无孔安装，也可以在沉台位置攻M2的小螺纹孔，实现螺丝固定的安装需求，两种安装方式的结构预留没有在标识正面留下任何痕迹，

　　保证了外观的完整性。在实际的建模过程中，首先是通过轮廓投影勾勒出标识的外边界和字母的轮廓线，然后通过曲面放样做出基面的微弧造型，再通过拉伸凸起做出包边和字母的立体结构，最后对所有的连接边角做圆角过渡处理，整个模型的曲面都是G2连续的，导入到各类CAM加工软件中都不会出现破面、碎面的问题，能够直接对接后续的加工编程。很多新手在做这类标识类零件的时候，容易只关注外观的形状，忽略安装基面的适配性和工艺成型的要求，比如把字母做的过高、边缘做的过于尖锐，或者壁厚不均匀，导致后续加工的时候出现很多问题，要么是安装时和基面不贴合，要么是成型后出现变形、缺角的缺陷。这个标识的结构设计在保证外观还原度的前提下，把工艺适配和安装需求都融入到了曲面和结构的细节里，不管是做小比例的模型装饰件，还是做1:1的实车配件，都可以通过比例缩放直接调整尺寸，不需要重新做结构的重构，缩放的时候只要注意保持壁厚和圆角的比例关系，就能够适配不同尺寸的使用需求。另外在做表面分色处理的时候，包边和字母的凸起结构刚好可以作为遮喷的定位边界，不需要额外做治具就能够实现不同区域的分色处理，能够降低后续表面处理的加工成本，这也是在结构设计阶段就提前考虑到的生产环节需求，毕竟这类装饰类零件的表面处理成本在整体成本里占比不低，能够通过结构设计减少后续的工序复杂度，也是结构设计价值的体现。
