58V微型低压插片式汽车叶片保险装置

　　在乘用车辆、商用车辆的低压电气回路设计中，过流保护元件是保障整车电气安全的核心基础部件，这类插装式叶片保险是目前德系车企电气架构中应用占比最高的回路保护方案，区别于传统玻璃管保险、陶瓷保险，插片式结构的装配效率、抗震性能、回路识别便捷性都更适配车载复杂的振动工况与紧凑的布线空间。

　　这类低压叶片保险的核心功能，是在回路电流超过设计阈值时快速熔断内部金属熔体，切断故障回路供电，避免线束过热起火、用电设备烧毁的风险，58V的额定电压等级适配目前主流乘用车12V、轻混车型48V的低压电气平台，覆盖车载娱乐系统、照明系统、车窗控制、ECU供电、辅助驾驶模块等绝大多数低压回路的保护需求。

　　从结构设计逻辑来看，这款保险采用两片对称的镀锌插脚作为导电连接端，插脚的厚度、宽度公差严格匹配车载保险座的夹持弹片尺寸，插脚表面做钝化处理避免长期使用中氧化导致接触电阻升高，插脚之间的熔体部分采用高纯度锌合金材质，根据额定电流的不同调整熔体的窄颈截面积，确保在额定电流下长期工作无温升异常，在过流时能按照预设的时间-电流特性快速熔断。外部的绝缘壳体采用半透明红色阻燃PA材质，一方面可以通过壳体直观观察内部熔体的通断状态，方便售后检修时快速定位故障回路，另一方面阻燃材质可以在熔体熔断时隔绝电弧，避免引燃周边线束与塑料件，壳体两侧的定位凸台与保险座的卡槽配合，防止车辆行驶过程中振动导致保险松脱、接触不良。

　　从安装边界来看，这类微型低姿态插片保险的整体占用空间远小于标准尺寸插片保险，插脚中心距、插脚伸出长度都做了紧凑化设计，适配目前车载电气集成度越来越高的保险盒设计需求，安装时仅需对准保险座插槽垂直按压到位即可，拆卸时搭配专用保险拔取钳就能快速取出，不需要额外工具，维修替换效率很高。在整车电气设计选型阶段，工程师需要根据回路的正常工作电流、峰值冲击电流、线束线径的载流能力匹配对应额定电流的保险，同时要确认保险的安装空间、插脚尺寸与保险座完全匹配，避免出现装配干涉、接触不良的问题。

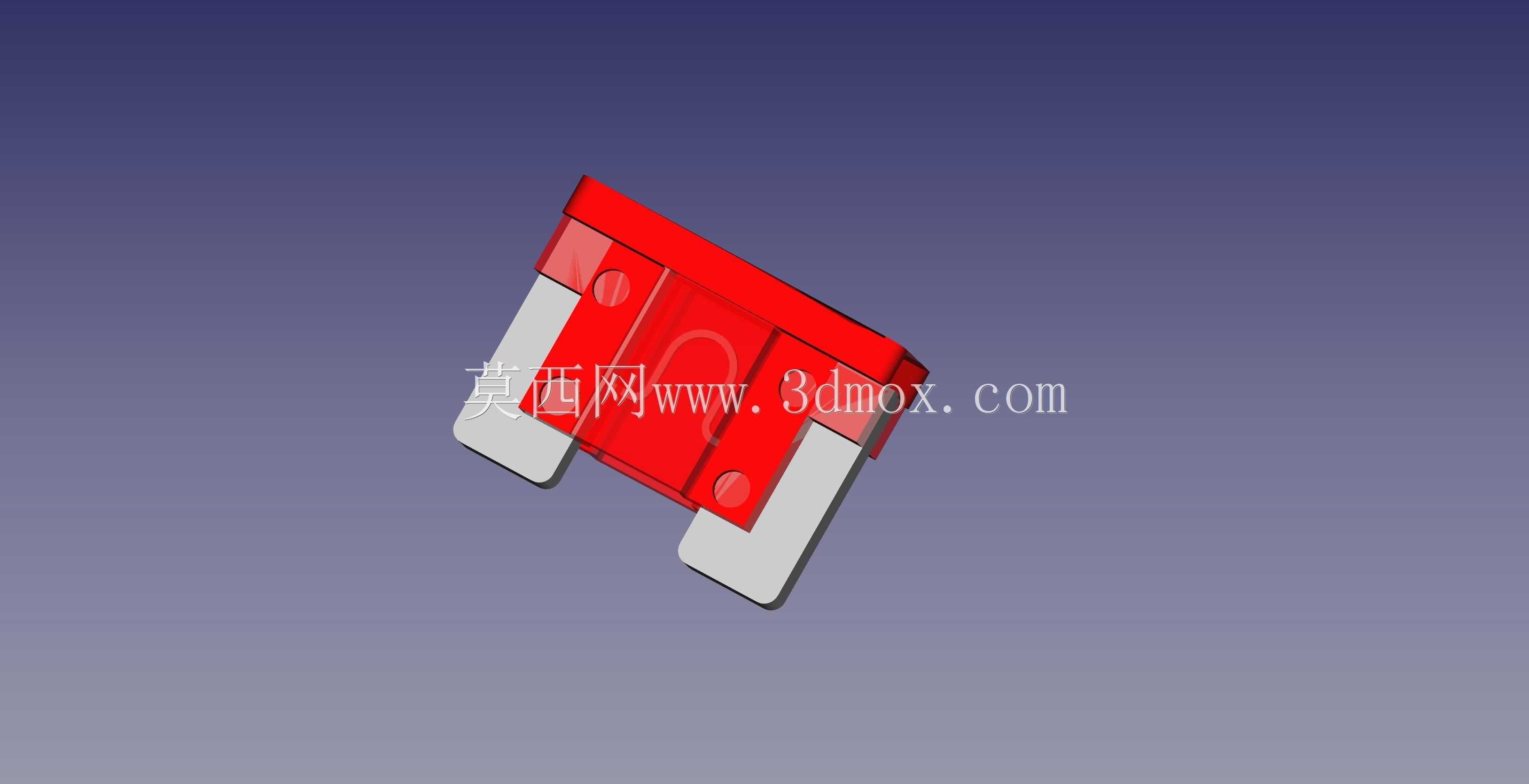

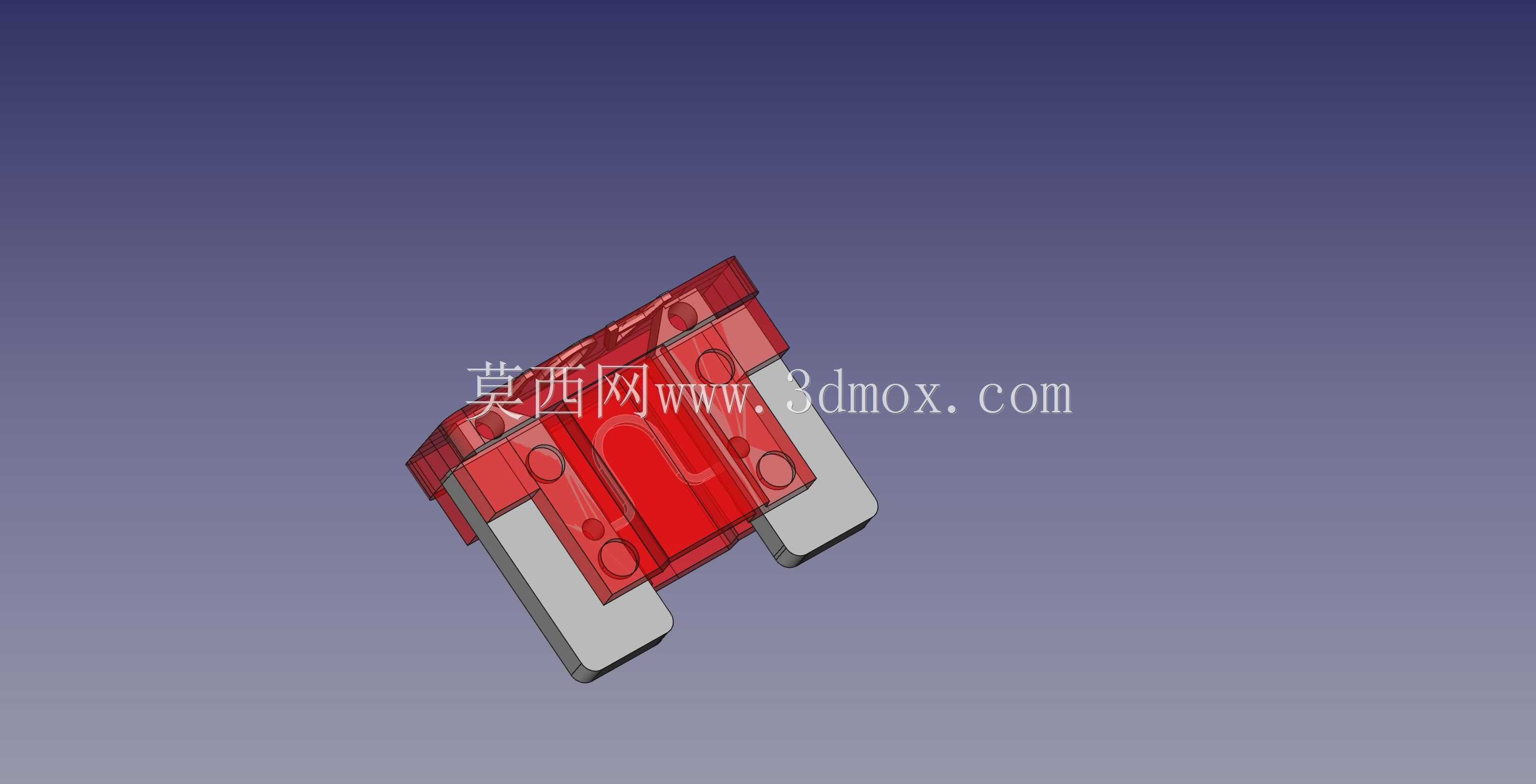

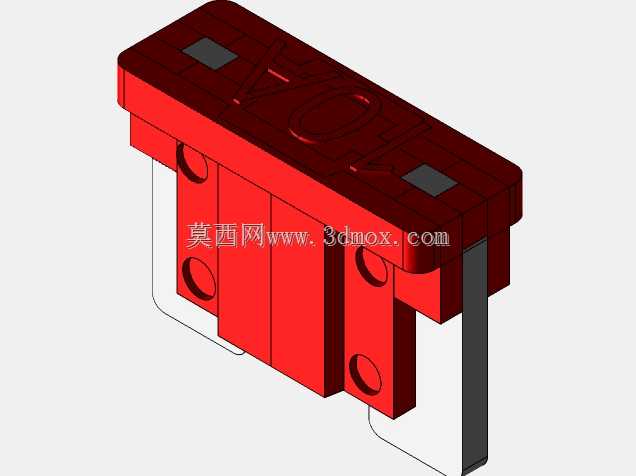

　　建模过程中需要重点关注几个关键尺寸的公差控制：两个插脚的平行度直接影响插拔力与接触可靠性，插脚的厚度公差需要控制在合理范围内，过厚会导致插拔困难，过薄会导致接触电阻过大、工作时温升超标；外部绝缘壳体的外形尺寸需要匹配保险盒的安装腔尺寸，避免相邻保险之间出现干涉；熔体部分的窄颈结构需要根据额定电流参数做对应设计，不同电流规格的熔体窄颈数量、截面积都有明确的行业标准对应，建模时不能随意更改尺寸，否则会直接影响保险的保护特性。另外半透明壳体的渲染需要还原真实PA材质的半透效果，插脚部分的金属质感、壳体表面的细微脱模纹理都需要做细节还原，才能让模型在装配仿真、维修培训课件、电气原理演示场景中达到足够的写实度。

　　在实际车载应用场景中，这类保险通常集中布置在驾驶舱仪表台下方、发动机舱内的中央保险盒中，每个保险对应一个独立的电气回路，保险盒盖板上会标注每个保险对应的回路与额定电流值，当车辆出现某个电气功能失效时，检修人员首先会检查对应回路的保险是否熔断，半透明的壳体设计可以不用拔出保险就能直接观察熔体状态，大幅缩短故障排查时间。相比其他类型的过流保护元件，这种插片式叶片保险的成本更低、标准化程度更高、互换性更好，全球主流车企都有对应的应用，不同颜色的壳体对应不同的额定电流等级，这款红色壳体对应特定的电流区间，方便装配与维修时快速识别，避免错装。
