XT60-M板载式艾因布斯特克接插件结构

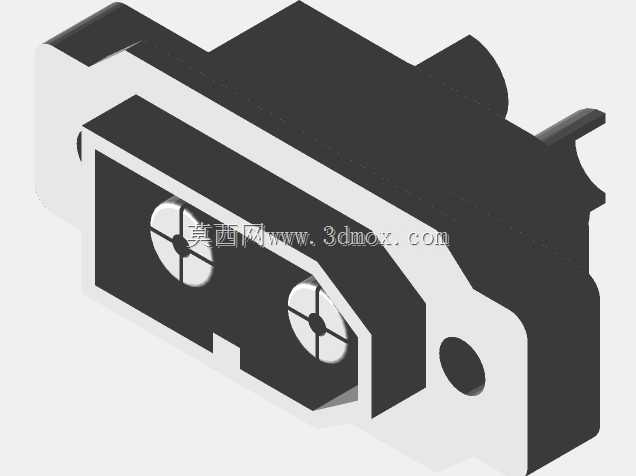

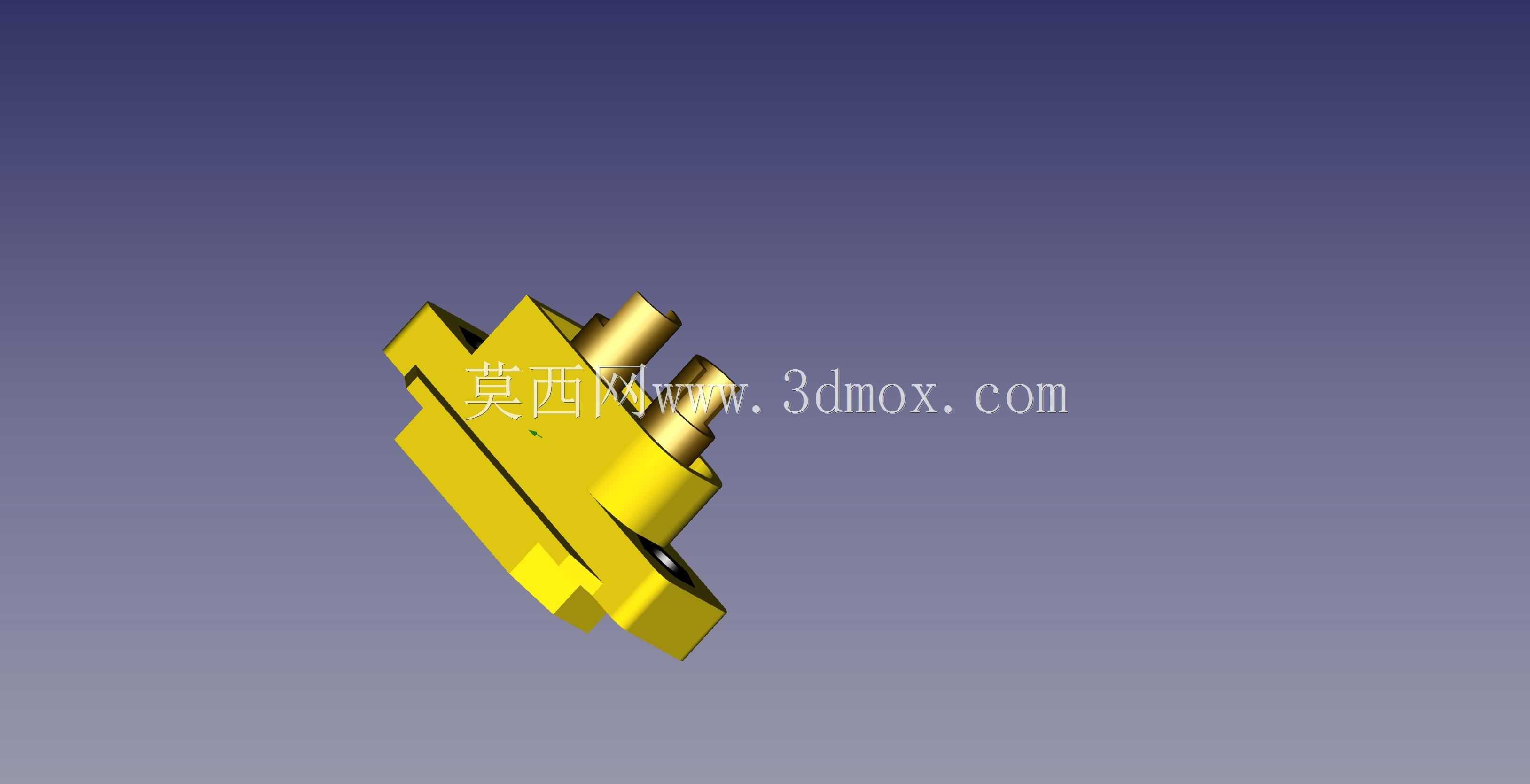

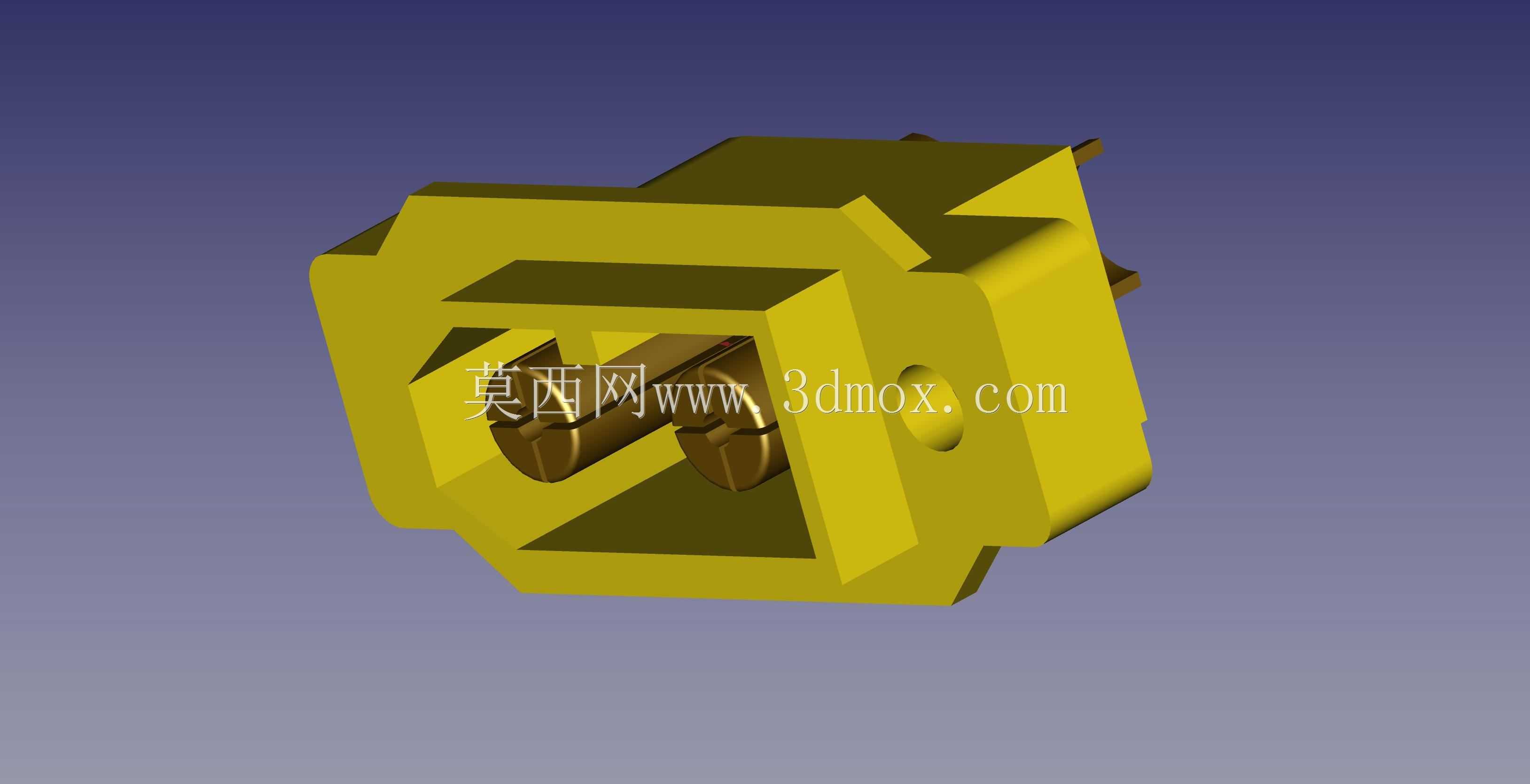

　　在航模动力系统、小型储能设备、便携测试仪器的供电回路搭建中，板载式大电流接插件的选型直接决定了整机供电的可靠性与装配效率，这款XT60-M艾因布斯特克接插件就是针对板端直装场景优化的供电连接部件。不同于常规带线束引出的XT60公头，这款接插件采用一体化注塑基座搭配镀金插针的结构，基座侧面预留了两个对称的安装定位孔，可直接通过M2规格的螺丝固定在PCB板或者设备内部的绝缘安装支架上，不需要额外设计线束固定结构，能大幅缩减设备内部的布线空间占用。从实际使用场景来看，这类接插件多用于大电流直流供电的板端输入位置，比如便携储能电源的主板供电输入口、航模电调的板载电源接口、小型工业测试设备的直流供电输入端，额定持续通流能力可以达到30A级别，

　　短时间峰值通流可覆盖60A的瞬时负载，完全满足中小功率直流供电设备的连接需求。设计过程中首先考虑的是插合对位的容错性，插针外围的黄色绝缘基座做了导向倒角处理，和对应的XT60母头插合时，即使存在1mm以内的对位偏差，也能顺着导向斜面顺利滑入配合位，不会出现插针顶弯、绝缘件挤裂的问题。插针采用黄铜基材表面镀金的工艺，既保证了导电性能，也能避免长期使用后接触面氧化导致的接触电阻升高，插针和基座的配合采用过盈压装工艺，压装后插针的抗拉力能达到50N以上，正常插拔过程中不会出现插针松动退针的故障。安装边界方面，这款接插件的基座主体宽度为16mm，插合方向的总长度为22mm，两个安装孔的中心距为12mm，安装孔距离基座底面的高度为3mm，

　　在PCB布局时只需要在对应位置预留两个直径2.2mm的安装过孔，以及对应插针位置的焊盘即可，焊盘直径设计为3mm就能满足波峰焊或者手工焊接的工艺要求，不需要额外预留过大的避让空间。基座的绝缘材质采用阻燃PA66材质，耐温范围覆盖-20℃到120℃，即使在持续大电流通流导致插针升温的情况下，也不会出现绝缘件软化、变形的问题，同时材料的阻燃等级达到V0级别，万一出现回路短路打火的情况，也不会引燃绝缘基座造成火情扩散。在结构细节处理上，插针的焊接端做了铣扁处理，焊接时焊锡可以顺着铣扁的平面均匀附着在插针和焊盘之间，不会出现虚焊、假焊的问题，同时基座底部和安装面之间预留了0.5mm的间隙，焊接后残留的助焊剂可以顺着间隙排出，

　　不会堆积在基座和PCB之间造成绝缘隐患。实际装配过程中，这款接插件可以直接在SMT贴片之后进行波峰焊，不需要额外的手工补焊工序，能适配批量生产的流水线装配要求，插合后的保持力能达到20N以上，正常使用过程中不会因为设备振动、拉扯出现接插件松脱断电的问题。针对户外使用的场景，这款接插件的插合面做了防呆设计，反向插合时会被基座的凸台挡住，完全避免了正负极反接烧毁设备的风险，同时插针的正负极间距为8mm，即使在高湿环境下使用，也不会出现极间爬电的问题。在三维建模过程中，所有配合尺寸都严格按照实物的公差范围进行绘制，插针的直径、基座的导向角度、安装孔的位置度都和实际零件保持一致，导入装配体后可以直接进行干涉检查，不需要反复调整配合尺寸，能直接用于PCB板的布局设计、设备内部的结构干涉校验，也可以用于装配工艺的模拟验证，帮助结构设计人员在开模或者打样之前就确认接插件和周边结构件的间隙是否满足要求，避免后期打样后出现装配干涉的问题。
