12x12mm轻触式按键开关三维结构

　　在消费电子、工业控制板卡、小型检测设备的人机交互回路里，这类12x12mm规格的直插轻触按键是出镜率极高的基础交互元件，很多手持检测终端、小型传感器模块的手动触发输入，都会选用这类元件作为人工指令输入的载体。不同于大尺寸的电源开关或者带锁止的功能拨杆，这类轻触按键属于瞬时触发类元件，只有在按键帽受到额定按压力度时内部触点才会导通，外力撤除后依靠内部弹性结构自动复位断开回路，非常适合需要单次触发信号输入、不需要持续保持通断状态的场景，比如传感器模块的参数校准触发、小型设备的功能切换确认、手持检测装置的采样启动按键，都能看到同规格元件的应用。

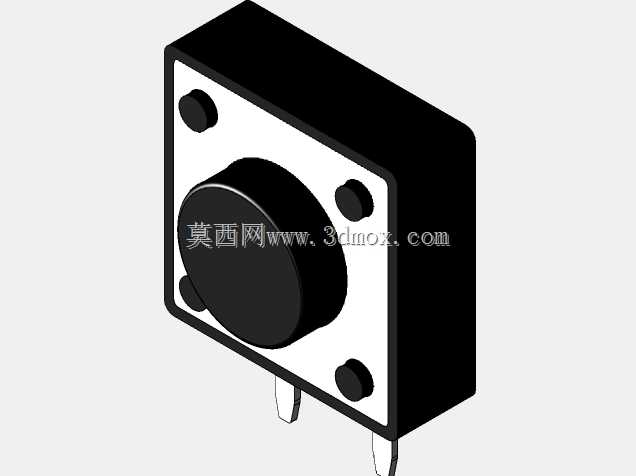

　　从结构设计层面看，这个模型完整还原了该类按键的典型构造：外部黑色方形基座采用耐高温工程塑料注塑成型，是整个元件的结构承载主体，正面的白色安装面板上预留了四个定位凸点，对应PCB板上的四个安装定位孔，插装时四个凸点可以嵌入PCB孔位内，避免波峰焊过程中元件出现偏移、浮高的问题，保证焊接后引脚的垂直度与位置精度。正面突出的圆形按键帽是外力作用的直接承接部位，帽体边缘做了微小的圆弧过渡，避免按压时出现硌手的触感，同时帽体和基座之间预留了足够的活动间隙，保证按压行程内不会出现卡滞。底部伸出的两个直插式引脚是电气连接端，引脚采用镀锡铜材加工，具备良好的可焊性，引脚间距符合通用PCB设计的标准网格尺寸，设计电路板时可以直接调用标准封装，不需要额外调整孔位坐标。

　　设计这类元件的三维模型时，核心要把控的是安装边界尺寸的准确性：整体外形的12x12mm正方形轮廓是选型时的核心匹配依据，很多小型设备的面板开孔、PCB布局预留空间都是严格按照这个尺寸规划的，一旦模型尺寸出现偏差，后续做结构装配时就会出现按键和面板开孔干涉、或者元件和周边贴片元件距离不足的问题。按键的按压行程是另一个需要准确还原的参数，这类轻触开关的常规行程在0.25mm左右，模型里预留的活动间隙要和实际行程匹配，做整机运动仿真时才能准确模拟按键的按压状态，避免出现仿真时按键按不动、或者行程超差触碰到内部PCB走线的问题。四个定位凸点的尺寸、位置精度也需要严格对应实物，凸点直径通常比PCB定位孔小0.1mm左右，既可以起到定位作用，又不会因为尺寸过盈导致插装困难。

　　从实际应用的选型角度看，这个规格的轻触开关适用场景非常宽泛：在小型传感器模块上，它可以作为零点校准的触发按键，操作人员按下按键时给主控芯片发送一个电平信号，触发传感器执行零点校准流程；在消费类电子产品上，它可以作为功能复位按键，设备出现程序跑飞时通过按压按键触发系统复位；在工业控制的小型操作面板上，多个同规格按键可以组合成简易的输入键盘，实现参数设置、功能切换的操作。这类元件的结构可靠性直接影响整机的交互体验，设计时如果按键按压力度设置过大，会导致操作人员按压费力，长期使用容易产生疲劳；如果按压力度过小，又容易因为运输过程中的振动、或者轻微的触碰出现误触发，所以模型里按键帽和内部弹性结构的配合尺寸需要严格匹配实际元件的力学参数。

　　建模过程中还要注意引脚的成型角度，直插式引脚通常会做轻微的外扩处理，插装时引脚可以靠自身的弹性卡在PCB孔位内，在焊接前临时固定元件位置，不需要额外的治具压合就能完成元件的预固定，提升生产线的组装效率。基座的高度尺寸也是安装时的关键参数，这个高度决定了按键帽突出PCB板的高度，做面板设计时需要根据这个高度计算面板和PCB之间的安装间距，保证按键帽刚好伸出面板开孔合适的高度，既不会因为突出过多容易被误碰，也不会因为突出太少导致按压时手指按不到位。另外，基座底部和PCB接触的平面需要保证足够的平面度，避免焊接后元件出现倾斜，导致按键帽和面板开孔不同心，影响按压手感和外观一致性。

　　很多结构工程师在做整机设计时，容易忽略这类小型标准元件的模型准确性，觉得只是个小按键，尺寸差一点没关系，但实际生产中往往就是这类小元件的尺寸偏差，导致整批面板开孔错位、按键卡滞，需要重新修模或者调整PCB布局，反而增加了整体的研发成本。准确还原这类标准件的三维模型，在设计阶段就完成虚拟装配验证，提前排查干涉、尺寸不匹配的问题，才能有效缩短研发周期，避免后期生产阶段出现不必要的设计变更。
