Hictop Prusa I3 3D打印机Y轴限位结构

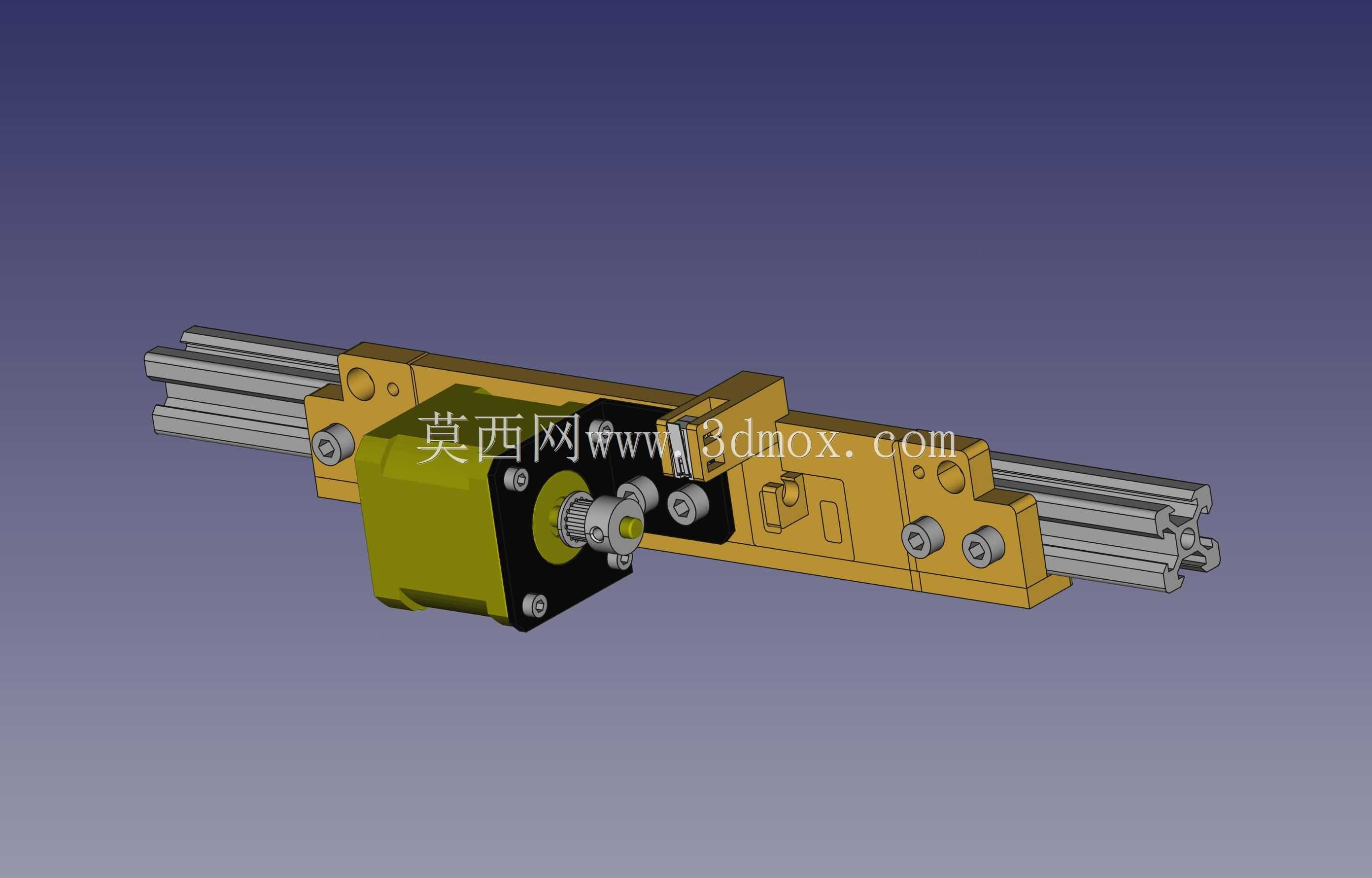

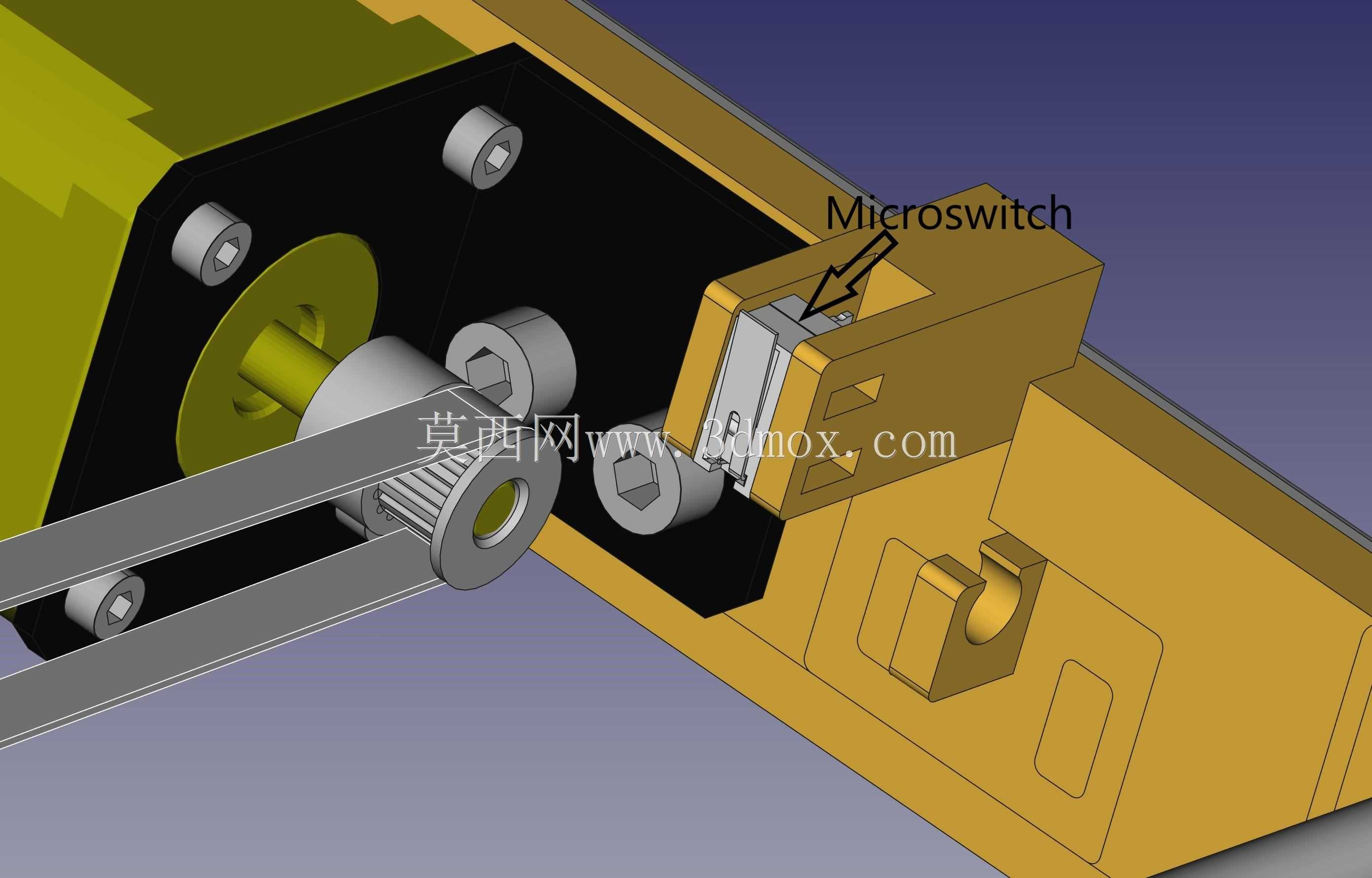

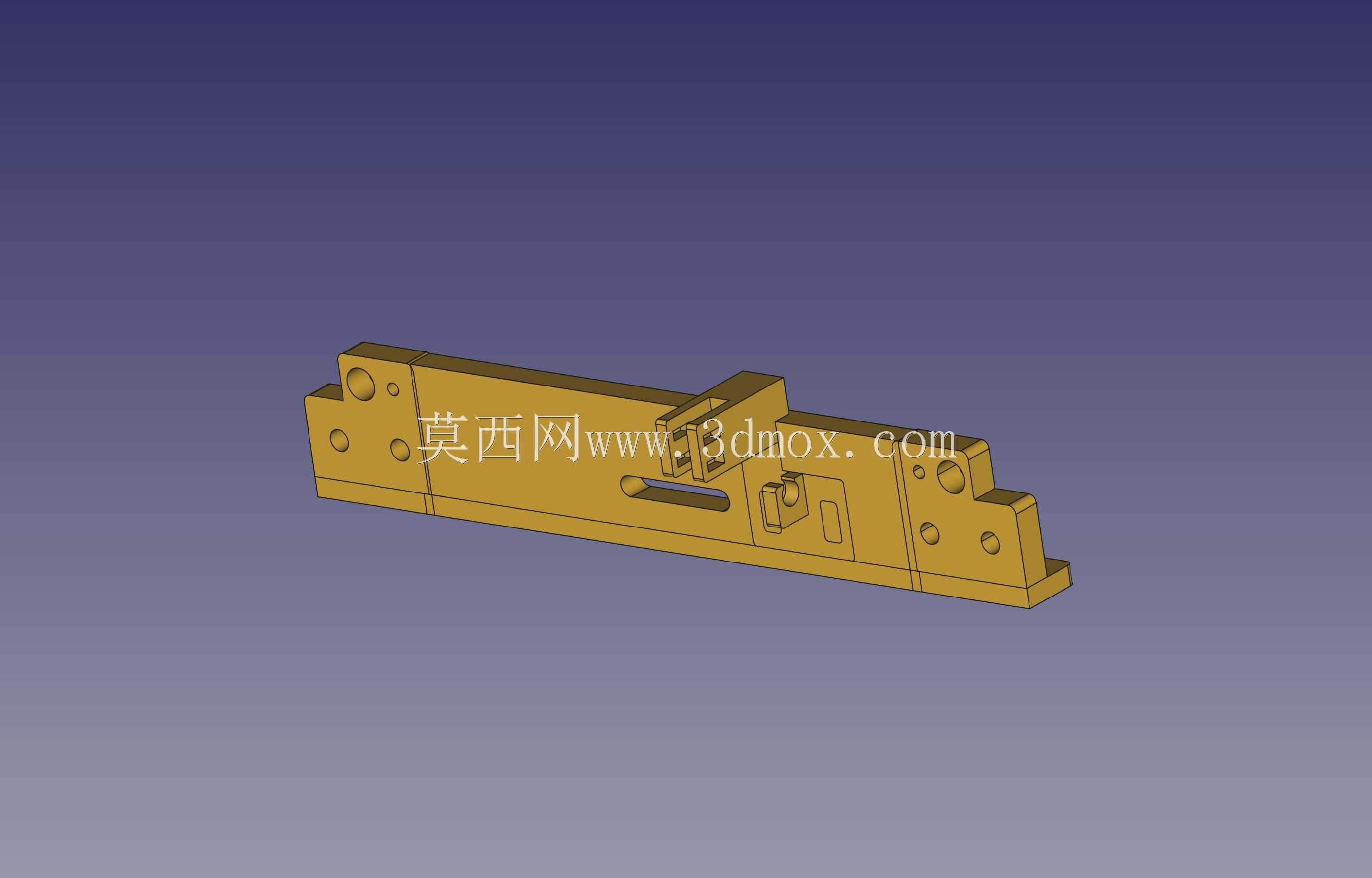

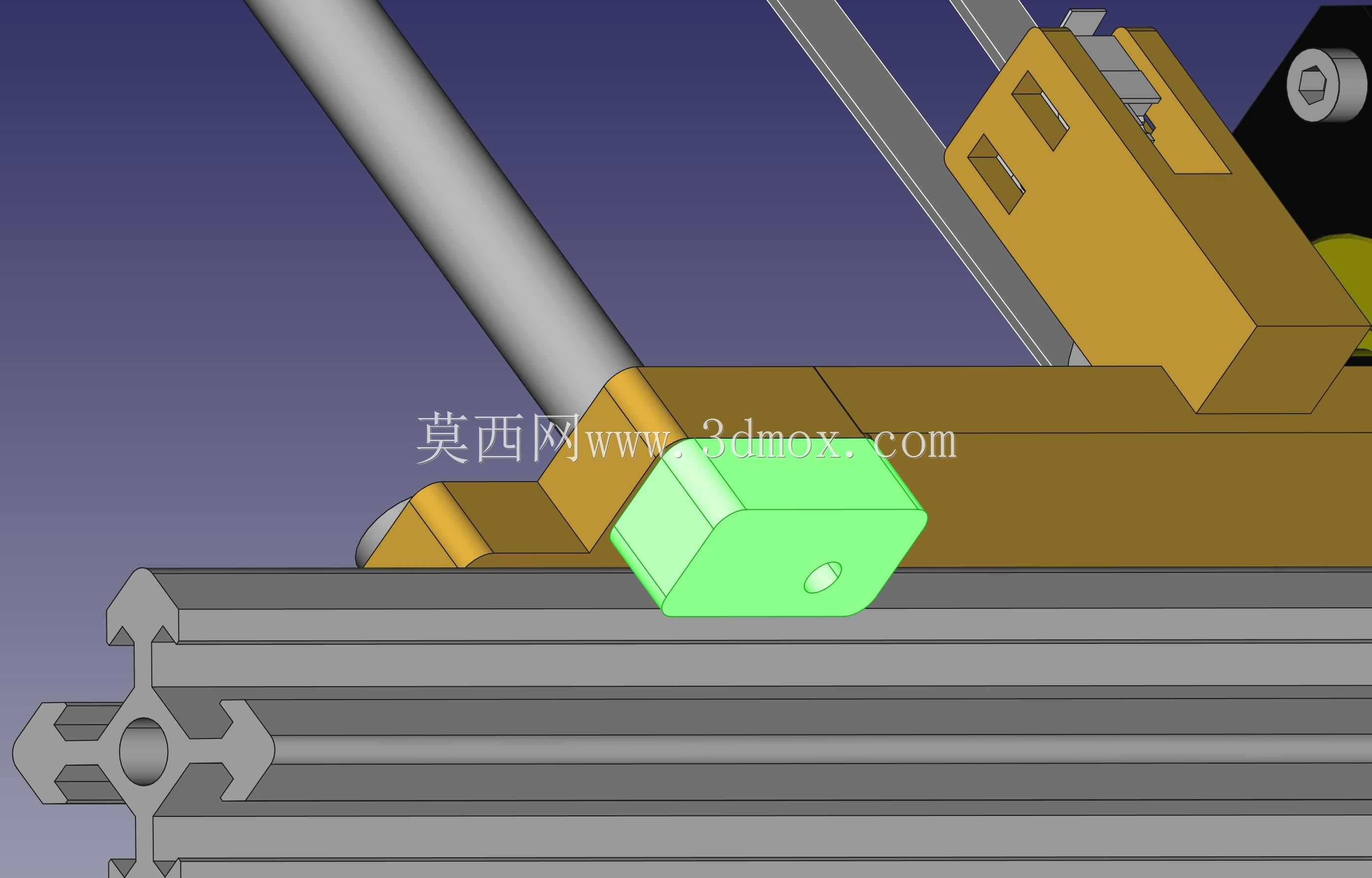

　　在桌面级FDM 3D打印设备的实际运维与改装场景中，Y轴运动的定位精度与运行稳定性直接决定了成型件的层纹一致性、尺寸公差控制水平，不少入门级Prusa架构机型在长期使用后，容易出现Y轴行程偏移、回零触发不准、传动带张紧失衡的问题，这套针对Hictop Prusa I3机型优化的Y轴结构，核心围绕运动端的限位触发、传动衔接、安装适配三个核心维度做了结构调整，能有效解决原厂结构长期运行后的定位漂移问题。从结构细节来看，这套Y轴改装结构将微动开关的安装位直接集成在Y轴运动副的侧端安装座上，没有采用额外延伸的悬臂式安装支架，避免了长期受运动振动影响出现的支架形变、开关位置偏移问题。微动开关的触发拨片正对Y轴运动滑块的侧端触发凸台，

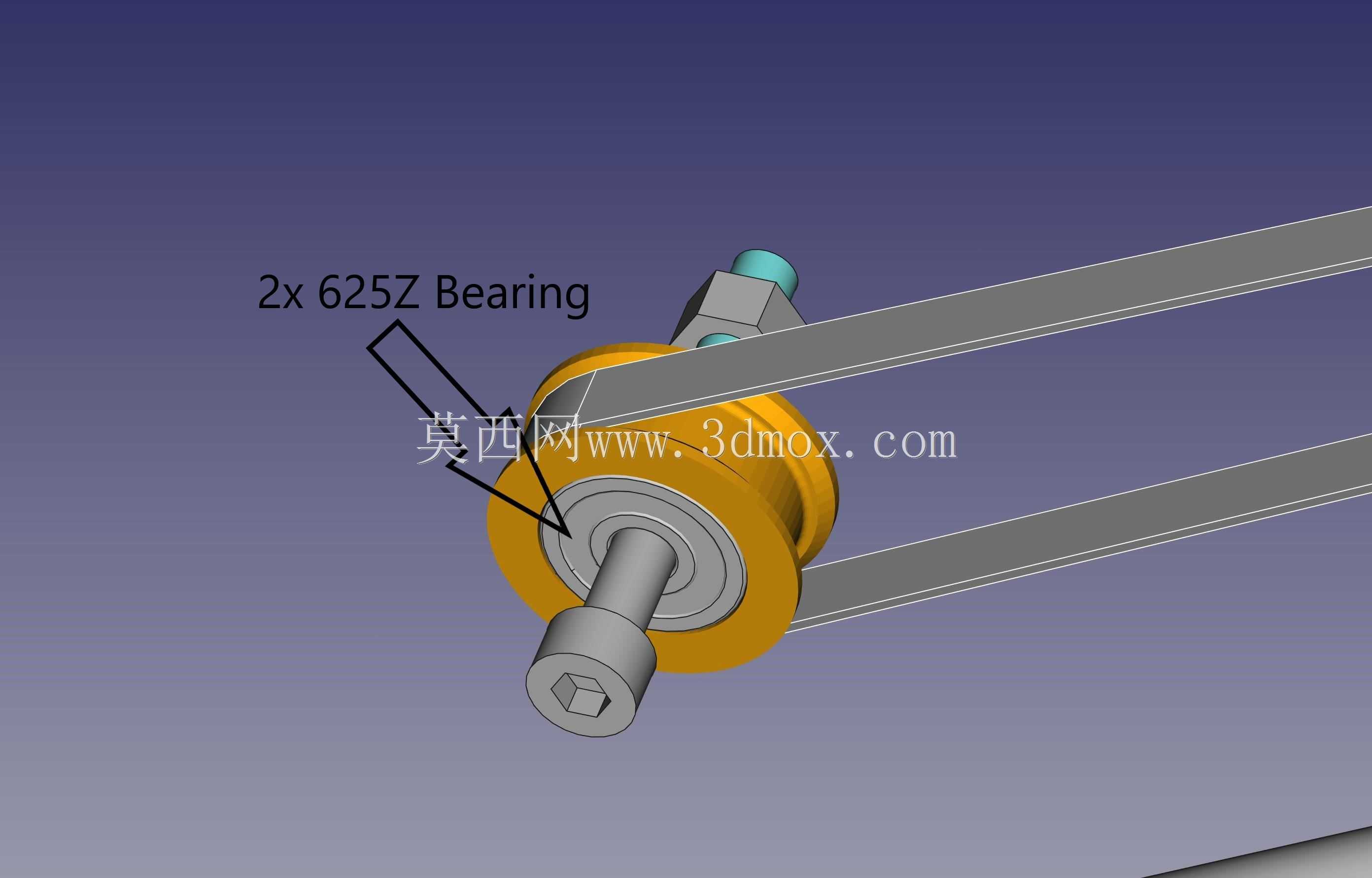

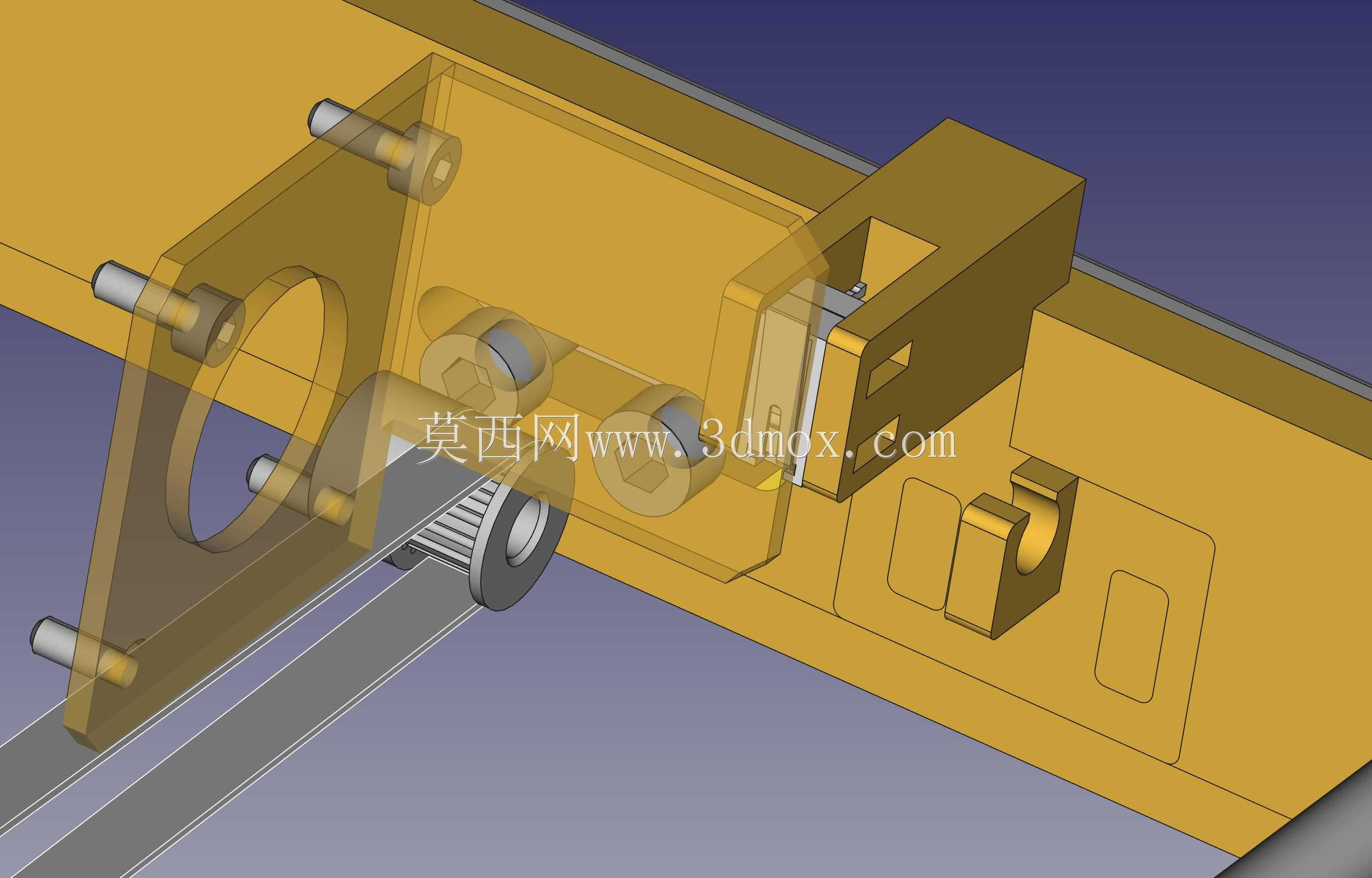

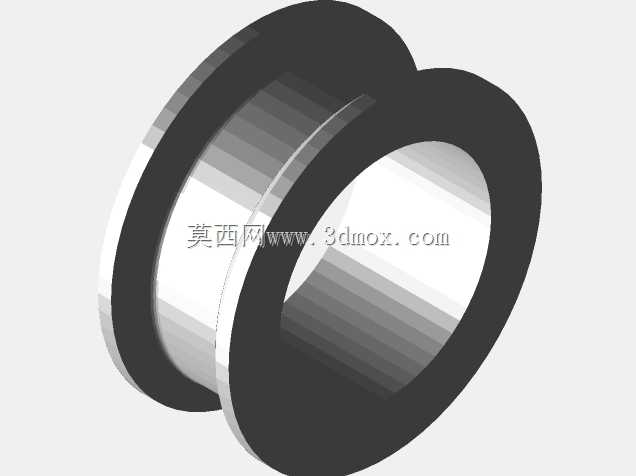

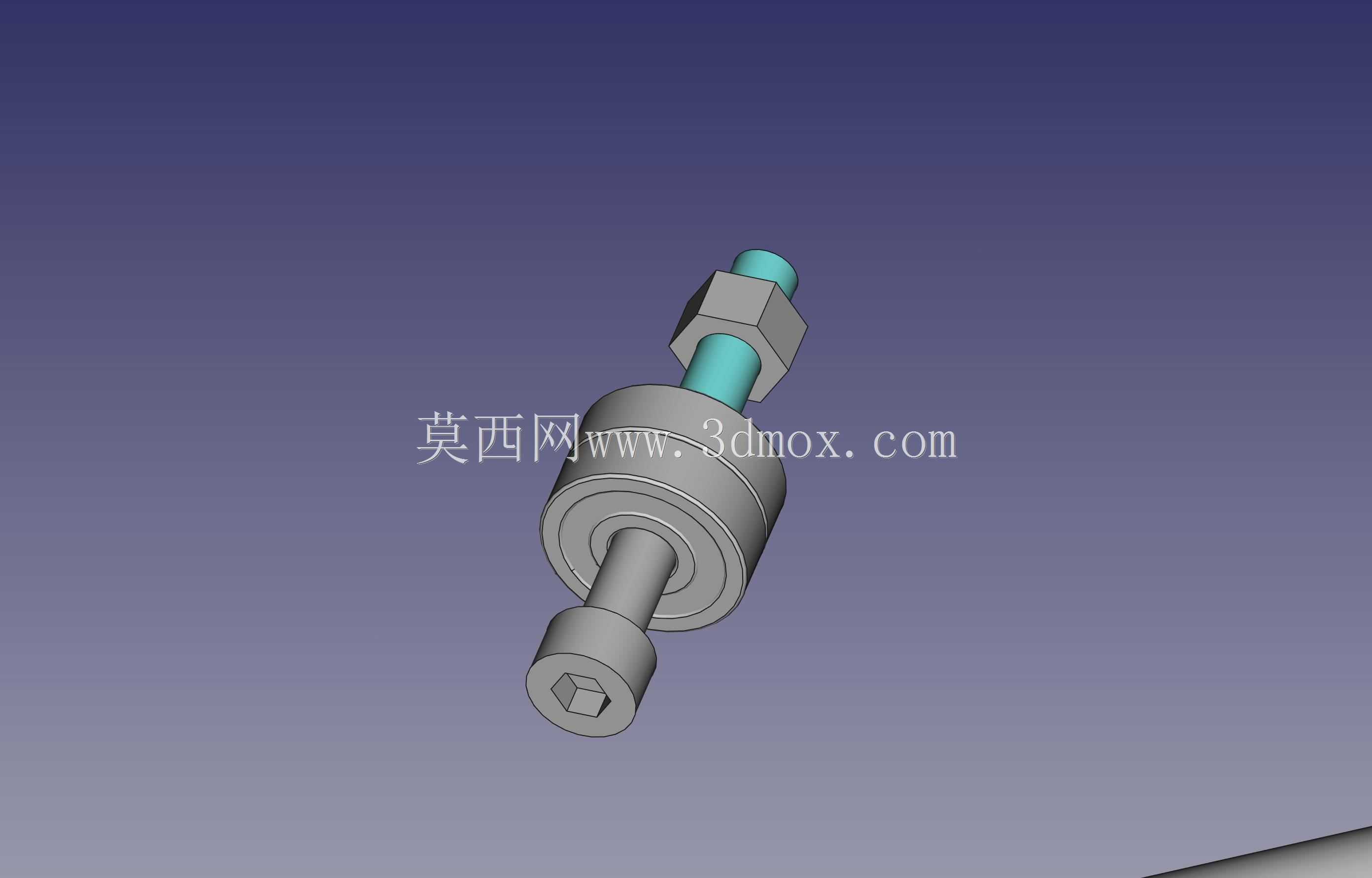

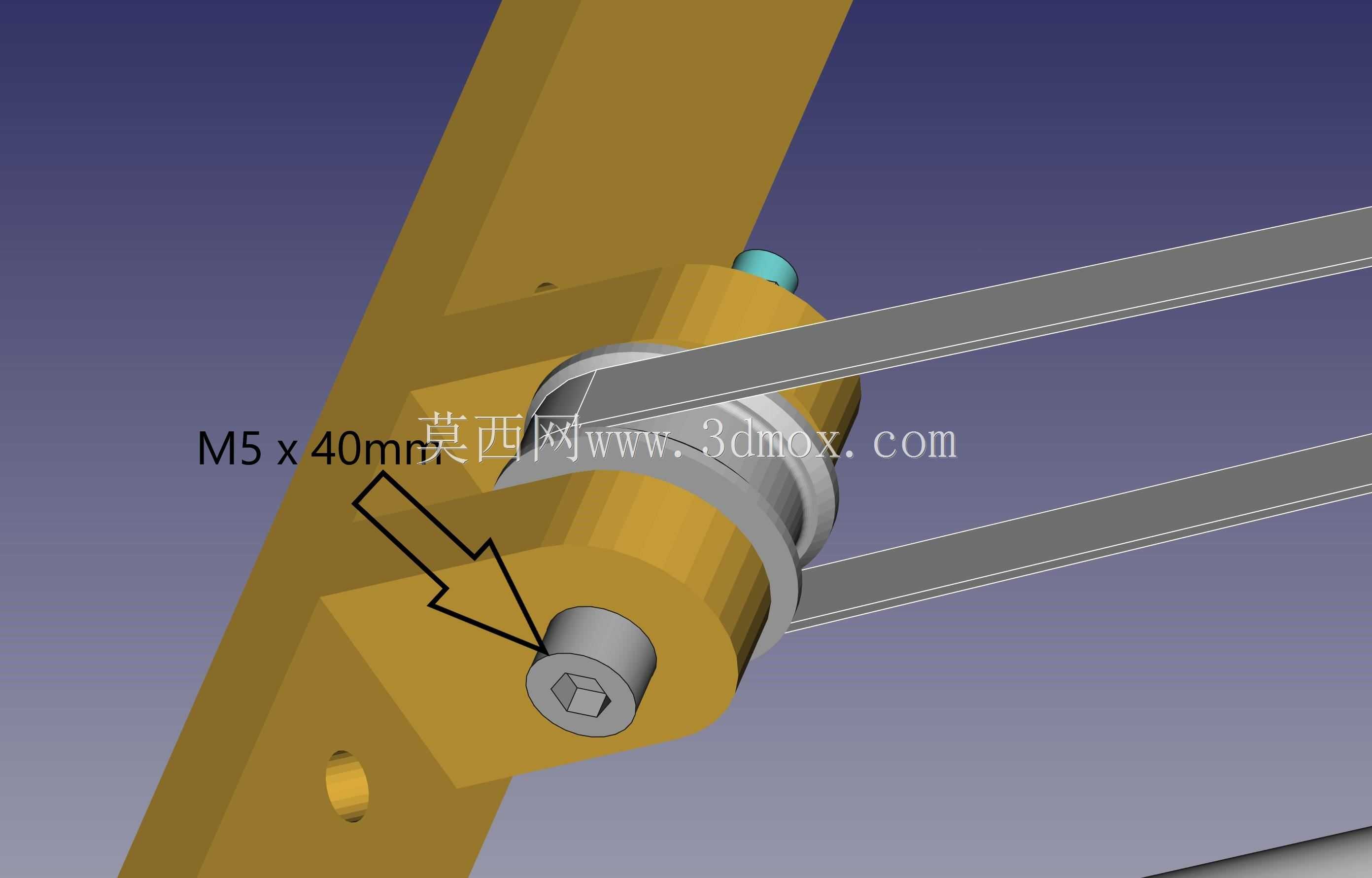

　　当Y轴运行至回零位置时，凸台会以垂直于拨片动作方向的角度触压开关，触发行程控制在微动开关的额定有效行程区间内，既不会因为触发行程过短导致回零信号漏触发，也不会因为超程挤压损坏开关内部的弹片结构。传动部分采用同步带轮与轴座直连的安装方式，带轮的定位台阶与传动轴的轴肩完全贴合，锁紧螺丝的沉孔深度经过核算，锁紧后螺丝端面不会突出带轮端面，避免运动过程中与周边的型材框架发生刮蹭。同步带的走线路径贴合安装座的导向槽，带体运行过程中不会与安装座的棱角发生摩擦，减少了长期运行的带体磨损，也能避免带体跑偏导致的传动丢步问题。安装边界方面，整套结构完全适配原厂机型的2020铝型材框架安装孔位，不需要对原有框架做二次钻孔、切削加工，

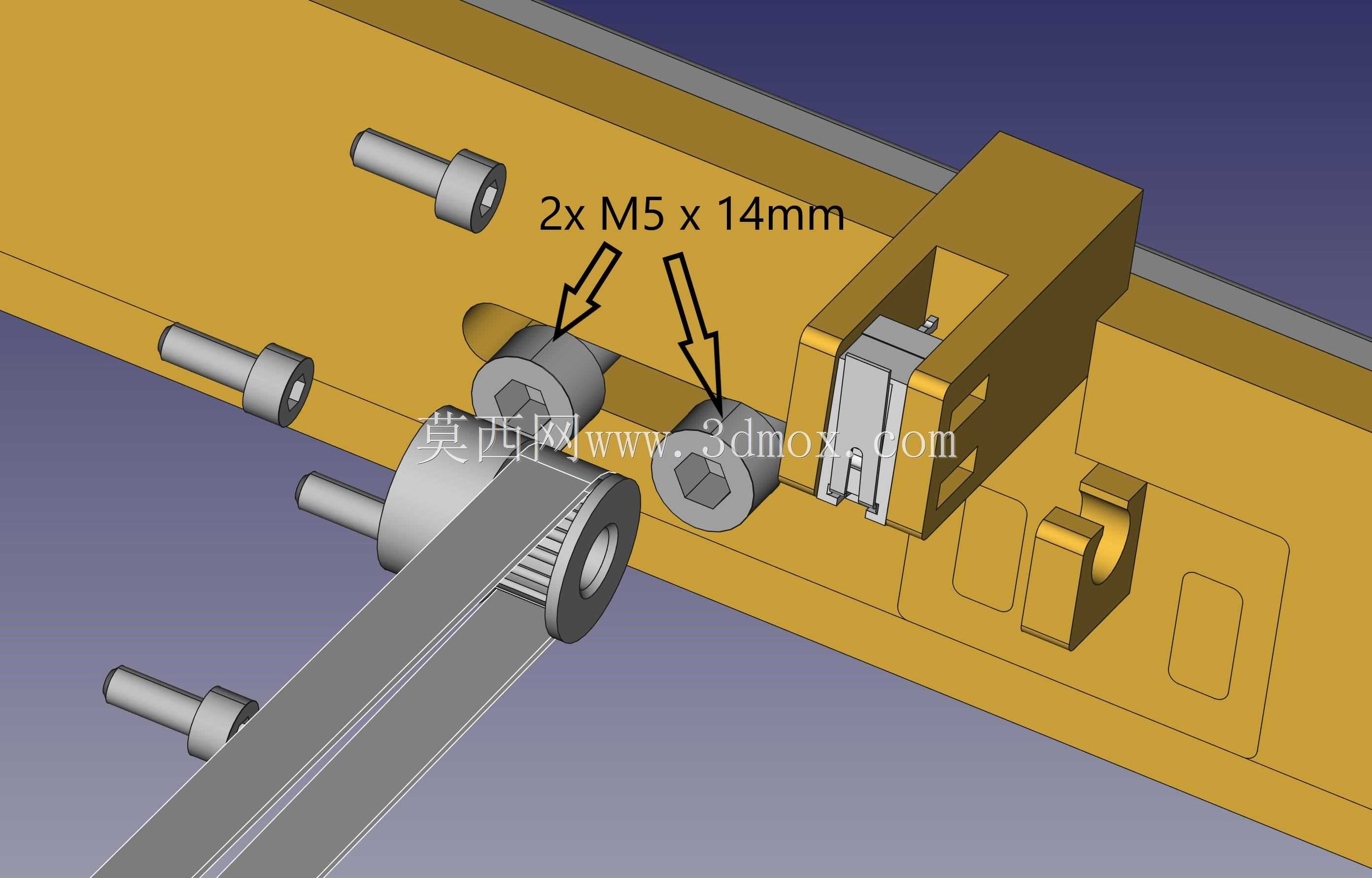

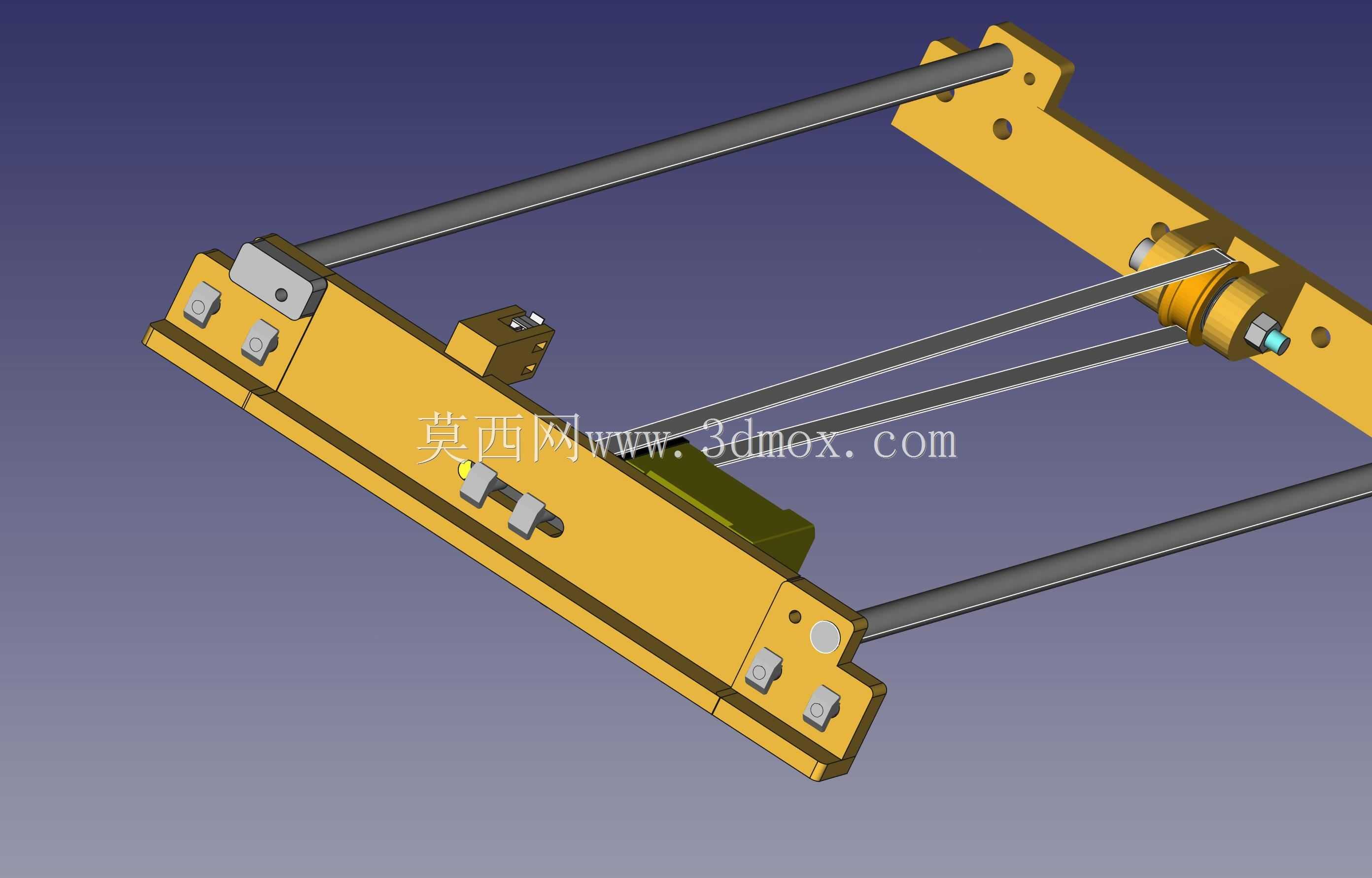

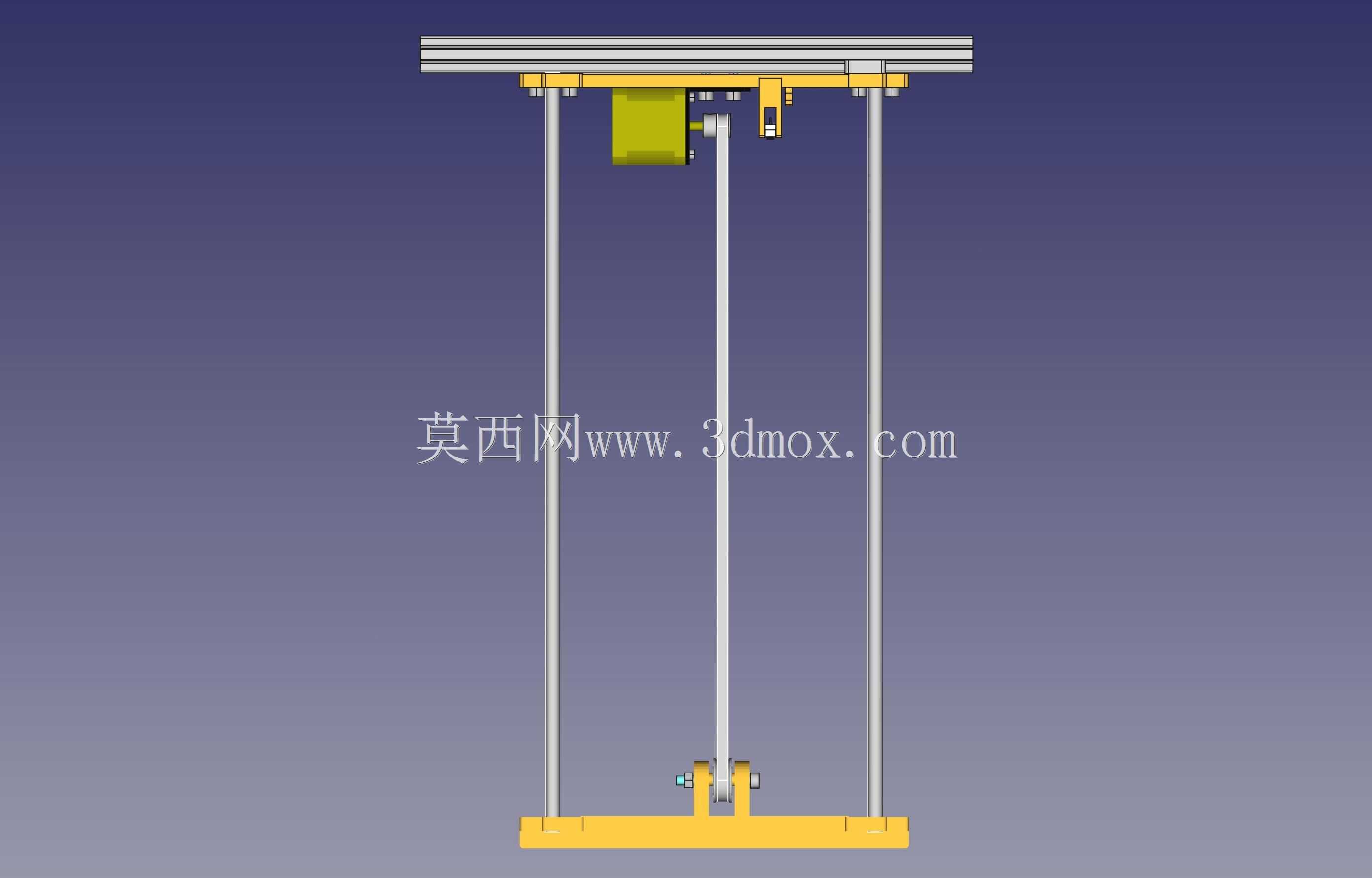

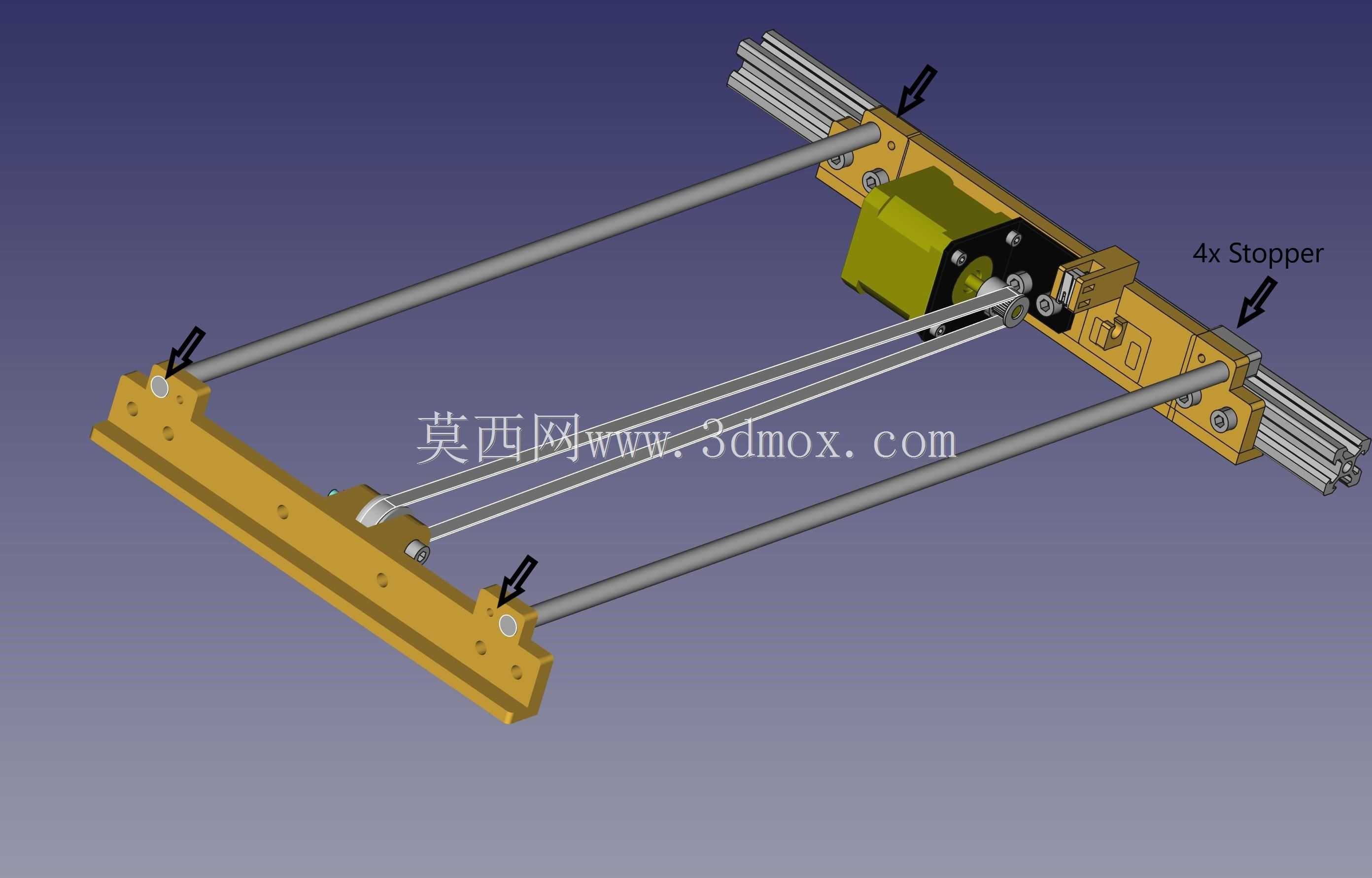

　　所有固定螺丝均采用机型通用的内六角圆柱头螺丝，安装时只需要依次固定轴座、开关安装位、带轮张紧结构即可完成改装，不需要额外定制非标连接件。结构的安装高度控制在原有Y轴运动平台的下方空间内，不会占用成型平台的有效打印幅面，也不会与平台调平结构、热床布线产生干涉。在实际打印作业场景中，这套优化后的Y轴结构回零重复定位精度可以控制在0.05mm以内，能够满足PLA、ABS、PETG等常用耗材的打印精度要求，即使是连续长时间打印大尺寸模型，也不会因为Y轴定位偏差出现层错、模型移位的问题。针对日常运维的需求，这套结构的微动开关更换不需要拆解整个Y轴传动组件，只需要松开开关的两颗固定螺丝即可完成替换，

　　同步带的张紧调节也可以通过轴座上的张紧螺丝直接操作，不需要拆卸传动带轮，大幅降低了日常维护的操作难度。从结构设计的逻辑来看，这套改装方案没有盲目增加结构复杂度，而是针对原厂结构的薄弱点做集成化优化，在不改变原有设备整体安装尺寸、不增加额外运动负载的前提下，提升了Y轴运动的可靠性，对于桌面级3D打印机的DIY改装、老旧机型性能升级场景有很强的实用参考价值，相关结构的安装位设计、触发位置匹配思路，也可以平移到其他同架构的桌面级FDM设备改装中，适配不同尺寸的铝型材框架安装需求。
