适配2020铝型材的3D打印机线缆固定夹

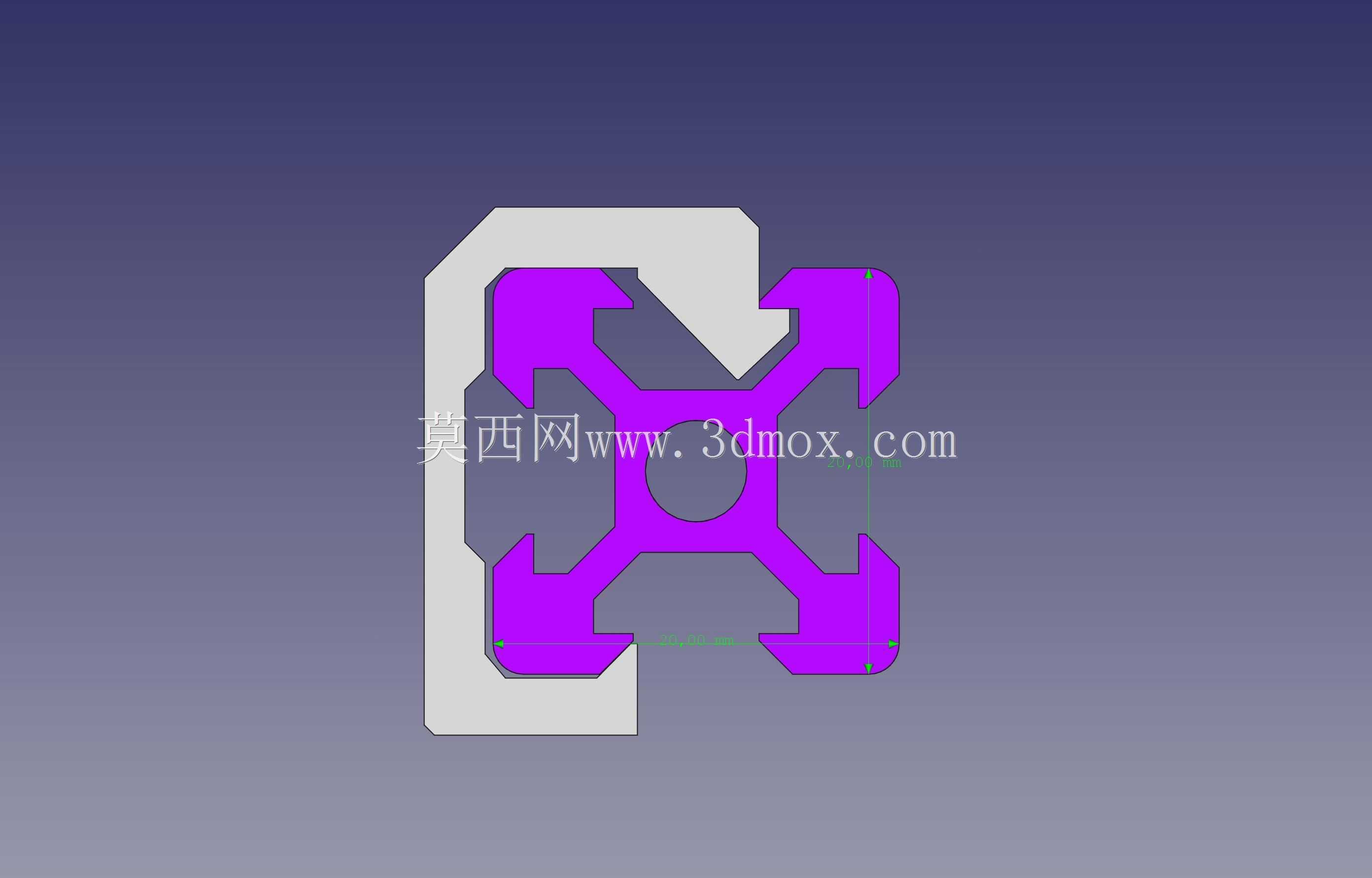

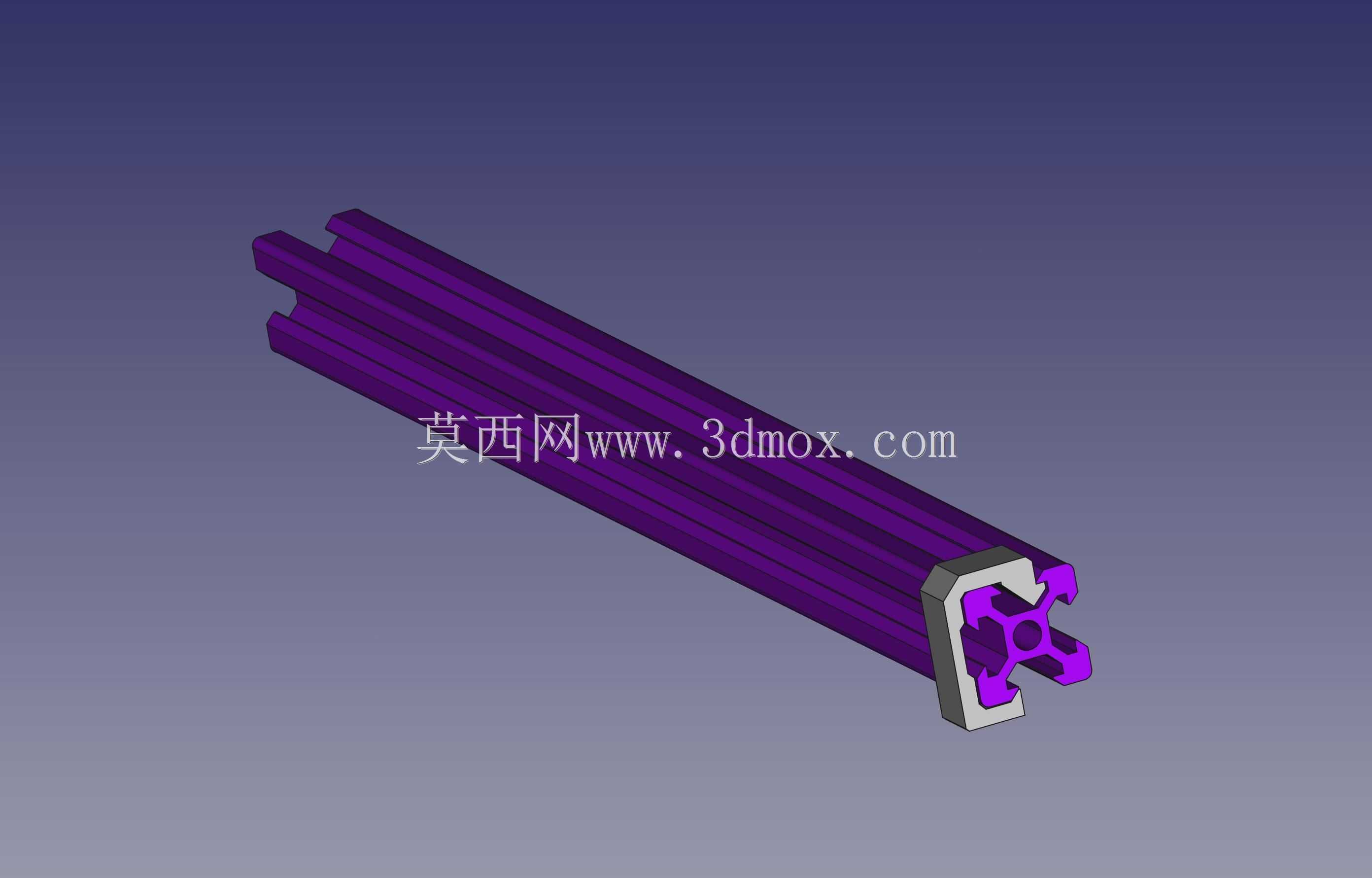

　　做桌面级FDM3D打印机改装的工程师大多遇到过这类问题：设备运动轴往复运行时，拖链外的散线容易剐蹭铝型材槽口，长时间摩擦会导致线皮破损，轻则信号中断打印失败，重则引发短路烧坏主板。这款适配20x20mm规格欧标铝型材的线缆固定夹，就是针对这类现场痛点开发的小尺寸结构件，不需要额外打孔攻丝，直接卡入铝型材的C型槽就能完成固定，安装效率比传统扎带理线高不少。从结构设计逻辑来看，这款线夹采用了分体式卡接思路，和铝型材接触的基座部分做了与2020型材槽口完全匹配的凸台结构，凸台的倒扣尺寸经过反复校核，卡入槽后不会因为设备运行的振动松脱，同时基座侧面预留了线缆容纳的弧形槽位，槽口的边缘做了R1.2的圆角处理，避免尖锐棱边割伤线缆外皮。

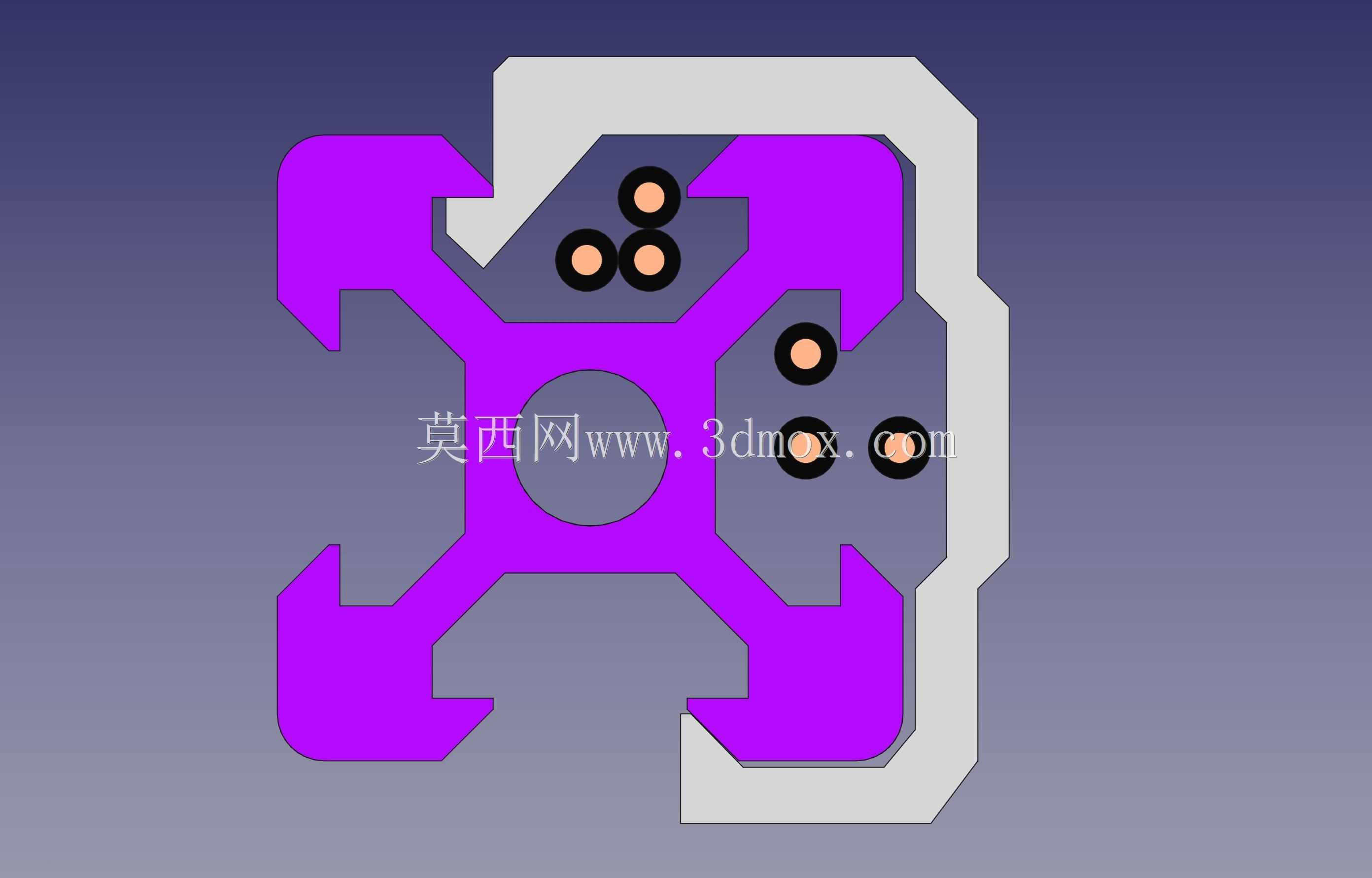

　　和市面上常见的全包式线夹不同，这款结构做了半开放的线缆容腔，单夹可以容纳3-4根直径2-4mm的信号线缆或者步进电机供电线，布线时不需要提前穿线，直接把线缆按入槽位即可，后期维护调整线路时也不用拆卸整个夹体，大幅降低了设备改装后的运维成本。在安装边界上，这款线夹的基座完全嵌入2020铝型材的槽口内，突出型材表面的高度只有6.8mm，不会和X轴、Y轴的运动滑台形成运动干涉，哪怕是打印行程接近型材边缘的极限位置，也不会出现剐蹭夹体的问题。实际装机测试时，针对常见的Ender3、Prusa i3这类采用2020铝型材框架的机型，沿着Z轴立柱和X轴横梁每隔150mm布置一个该线夹，就能把热端、自动调平传感器的走线完全固定在型材侧面，

　　走线整齐度大幅提升，同时彻底解决了散线晃动蹭到打印件表面的问题。设计时还考虑了3D打印自制的工艺性，整个结构没有大于45度的悬空面，不需要添加支撑就能直接打印成型，打印时层厚设置0.2mm，填充率20%的情况下，单个夹体的打印时间不到10分钟，耗材用量不到2g，用户可以根据自己设备的实际布线需求灵活打印所需数量。和传统的尼龙扎带相比，这种卡接式线夹不会在铝型材表面留下勒痕，调整线路位置时只需要用一字螺丝刀轻轻撬动基座的倒扣就能拆下移位，不会像扎带一样拆卸即报废，长期使用的综合成本更低。针对不同线径的适配需求，结构上预留了参数调整空间，修改线缆槽的弧形半径就能适配更粗的加热棒供电线或者更细的温度传感器信号线，

　　不需要改动和铝型材配合的基座部分，衍生设计的效率很高。在实际的设备改装场景中，这类小结构件往往容易被设计者忽略，但恰恰是这类细节结构的完善，才能大幅提升设备运行的稳定性，很多新手玩家组装3D打印机时习惯用扎带随意固定线缆，后期出现线路故障排查时往往要拆大量扎带，费时费力，采用这种专用的铝型材线夹，不仅布线美观，后期排查故障时调整线路也非常方便。另外，这款线夹的卡接结构经过了反复的插拔测试，连续拆装50次以上倒扣的变形量仍然在弹性范围内，不会出现卡接失效的问题，哪怕是经常需要调整设备走线的研发测试场景，也能满足使用要求。结构的壁厚设置为1.5mm，采用PLA或者PETG材料打印就能获得足够的夹持强度，不需要使用高强度的工程塑料，普通用户在家用桌面级3D打印机上就能直接制作，不需要工业级的加工设备，非常适合3D打印玩家自制使用。
