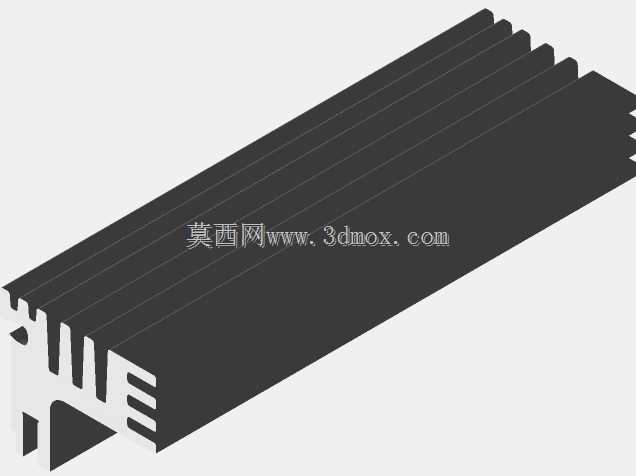

100毫米夹装式铝制散热结构件

　　在工业电子控制、功率器件配套的散热选型场景里，这类100毫米长度的夹装式散热件是小功率发热模块的常用配套部件，日常多适配THFU类封装的功率器件，通过夹装结构实现与发热面的紧密贴合，无需额外复杂固定结构就能完成装配，在紧凑型电控柜、嵌入式功率驱动板、小型工业电源模块的散热设计中应用十分广泛。从结构设计逻辑来看，这款散热件采用挤压铝型材一次成型工艺，主体为长条形鳍片阵列布局，鳍片沿长度方向平行排布，通过增大与空气的接触面积提升自然对流散热效率，鳍片的厚度、间距经过匹配自然对流工况的参数核算，既保证足够的散热面积，也避免鳍片过密导致空气流通阻力过大，在无强制风冷的工况下也能维持稳定的散热能力。夹装结构位于散热件的安装侧，

　　设计有与器件轮廓匹配的卡槽结构，装配时可直接卡接在对应规格的发热器件外壳上，卡槽内侧的接触面做了平面度处理，能够保证与发热器件表面的充分接触，减少接触热阻，部分应用场景下可在接触面填充导热硅脂进一步降低界面热阻，提升热量传导效率。从安装边界来看，这款散热件总长度为100毫米，截面轮廓适配对应SK574规格的夹装尺寸，安装时不需要在PCB板或者器件安装座上额外打孔，依靠自身的夹装弹性即可完成固定，整体占用空间紧凑，不会对周边的元器件布局造成过多干涉，适合在空间受限的电子设备内部使用。鳍片部分的高度经过核算，在保证散热能力的前提下控制整体高度，避免超出设备内部的高度限制，型材的壁厚设计兼顾结构强度与导热效率，

　　既不会因为壁厚过薄导致夹装时结构变形，也不会因为壁厚过厚增加不必要的重量与材料成本。在实际工程应用中，这类散热件主要承担小功率发热器件的被动散热任务，工作时依靠铝材质的高导热特性将器件工作产生的热量快速传导到整个鳍片阵列，再通过鳍片表面与周围空气的自然对流将热量散发到环境中，维持器件工作温度在额定范围内，避免因为过热导致器件性能下降或者寿命缩短。设计过程中需要重点考量几个核心维度：首先是夹装结构的夹紧力，既要保证足够的压力让接触面紧密贴合，也不能因为夹紧力过大导致被夹持的器件外壳受力变形，损伤内部的芯片或者键合结构；其次是鳍片的排布方向，在设备内部装配时需要让鳍片的长度方向与设备内部的空气流动方向保持一致，减少空气流通的阻力，

　　提升自然对流的散热效果；另外是型材的材质选择，通常采用6063铝合金作为挤压原料，这类铝合金的导热性能优异，同时挤压成型的工艺性好，表面可以做阳极氧化处理提升耐腐蚀性与表面辐射散热能力，氧化层的厚度控制在合理范围内，不会因为氧化层过厚增加额外的热阻。在三维建模过程中，这类型材散热件的建模需要重点还原截面的轮廓特征，尤其是夹装卡槽的尺寸公差，因为卡槽的尺寸直接影响装配后的夹紧力与接触效果，鳍片部分的倒角、根部的圆角都需要按照实际型材的工艺特征还原，避免建模时出现尖锐直角导致与实际加工出来的型材特征不符，影响后续的装配干涉检查与散热仿真精度。对于结构设计从业者来说，这类标准型材散热件的选型与建模是电控设备结构设计中的常见工作，需要根据发热器件的功耗、工作环境温度、设备内部的空间限制来匹配合适长度、合适截面的散热型材，同时验证夹装结构的可靠性，确保在设备长期使用过程中不会因为振动、温度循环导致散热件松动，出现散热失效的问题。在实际的装配场景中，这类夹装式散热件相比螺丝固定的散热件装配效率更高，不需要额外的固定螺丝或者卡扣，适合批量生产的装配场景，能够减少装配工序的工时，同时后期维护时拆卸也十分方便，不需要借助特殊工具就可以完成散热件的拆装更换。
