TO-220封装器件配套铝挤型散热结构

　　在中小功率电力电子设备的热设计环节，TO-220封装的半导体器件是应用面极广的一类元器件，涵盖线性稳压器、功率MOS管、双向晶闸管、快恢复二极管等品类，这类器件在工作过程中会因导通损耗、开关损耗持续产生热量，若不能及时将结温控制在器件允许的工作区间内，轻则引发器件参数漂移、电路工作稳定性下降，重则造成热击穿、器件永久性损坏，因此配套的散热结构设计是这类器件应用时不可忽视的环节。本次涉及的这款散热结构，正是针对TO-220封装器件开发的专用铝挤散热器，热阻参数匹配40K/W的散热需求，适配15W以内的持续耗散功率场景，能够覆盖绝大多数工控板卡、小功率电源、消费类电子驱动板上TO-220器件的散热要求。

　　从结构设计逻辑来看，这款散热器采用了成熟的铝挤压成型工艺，基材选用6063铝合金，这类材料兼具良好的导热性能与挤压加工性能，表面可以通过阳极氧化处理提升辐射散热效率，同时具备一定的抗腐蚀能力，适合工业场景下的长期使用。整体外形尺寸控制在长25mm、宽12.6mm、高6.5mm的紧凑边界内，这个尺寸设定充分考虑了板卡上的器件排布密度，不会占用过多的PCB板面空间，也不会和周边的电解电容、接插件、功率电阻等元器件产生安装干涉。散热器的鳍片采用等间距直槽式设计，鳍片厚度与槽宽的比例经过优化，既保证了足够的散热表面积，又能让自然对流条件下的空气顺利在鳍片间隙内流通，避免出现气流滞止的死区，在无强制风冷的自然散热环境下就能达到设计热阻要求。

　　安装适配性上，这款散热器的底座平面做了精加工处理，平面度控制在合理范围内，能够和TO-220器件的金属散热面充分贴合，减少接触热阻；底座上预留的安装孔位完全匹配TO-220封装的标准安装尺寸，可以通过螺丝加弹簧垫圈的方式直接将器件固定在散热器上，也可以配合导热硅胶片、导热硅脂使用，进一步降低界面热阻。在实际选型应用中，工程师需要注意根据器件的实际耗散功率、环境最高工作温度来校核散热能力，当设备内部环境温度超过45℃、或者器件持续耗散功率接近15W上限时，可以适当选择更高规格的散热器，或者增加辅助风冷来提升散热余量。

　　从应用场景覆盖来看，这类小尺寸TO-220散热器的使用场景非常广泛，小到桌面式开关电源、电机驱动板、锂电池保护板，大到工控PLC的输出模块、小型变频器的驱动单元、充电桩的辅助电源模块，只要板上搭载TO-220封装的功率器件，且耗散功率在设计区间内，都可以选用这款散热结构。不同于大尺寸的插片式散热器、热管散热器，这类铝挤型小散热器的成本更低，安装工序更简单，适合批量生产的民用、工业电子类产品使用，在结构设计时不需要为散热器预留复杂的安装空间，只要在PCB布局时提前留出对应尺寸的禁布区，保证散热器安装后不会和周边器件、结构件产生碰撞即可。另外，这款散热器的鳍片方向设计也考虑了自然对流的气流走向，在板卡竖直安装的常规设备布局下，鳍片槽道顺着竖直方向布置，能够利用烟囱效应强化自然对流的散热效果，不需要额外调整安装方向就能达到最优散热效率。

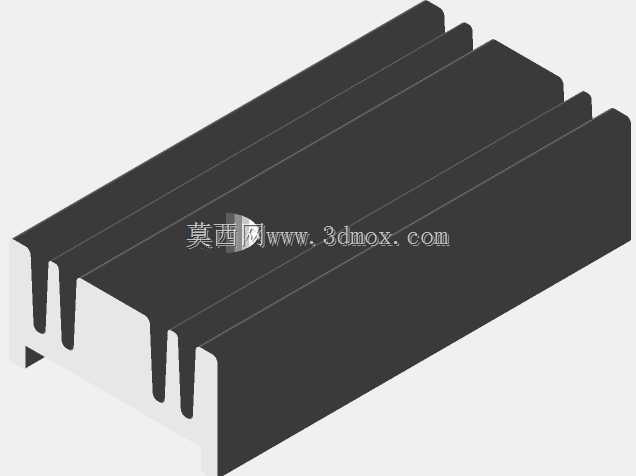

　　在三维建模层面，这个模型完整还原了铝挤散热器的所有结构细节，包括鳍片的倒角、底座的安装位、边缘的工艺圆角，建模过程中严格遵循实际加工的尺寸公差，能够直接用于板卡的结构干涉检查、热仿真模拟，工程师在进行整机结构设计时，可以直接将这个模型导入装配体，验证散热器和周边结构件、元器件的间隙是否满足安规要求、装配要求，不需要额外重新测绘建模，能够大幅缩短热设计环节的选型与验证周期。需要注意的是，在实际生产应用中，这类铝挤散热器通常是按标准长度的铝型材裁切而成，若有特殊的尺寸需求，也可以在这个基础结构上调整裁切长度，适配不同功率等级的散热需求，但鳍片的截面形状、槽道比例不建议随意修改，否则会改变散热器的热阻参数，影响最终的散热效果。
