TO220封装带焊针式电子散热结构

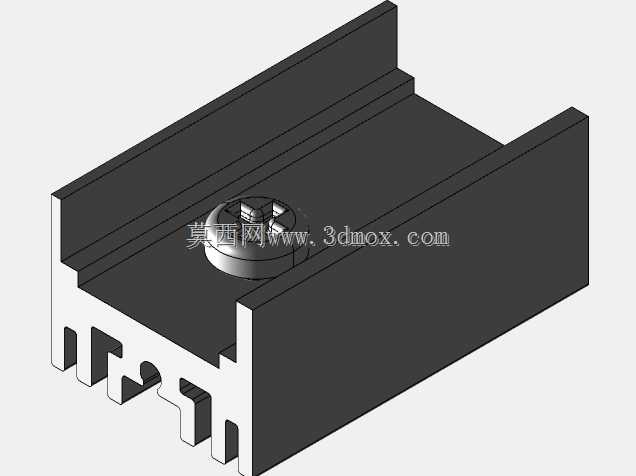

　　在中小功率电力电子设备的板级散热场景里，TO220封装器件的散热适配一直是结构设计里容易被忽略却直接影响整机可靠性的环节，这款带焊针的散热结构正是针对直插式功率器件的板载安装需求做的定向设计。日常做工控驱动板、小功率开关电源、线性稳压模块的结构布局时，TO220封装的三端稳压器、MOS管、快恢复二极管这类器件，工作时的结温如果不能快速导出，很容易出现温漂超标、过载保护误触发甚至器件烧毁的问题，常规的无引脚散热片需要额外打胶或者用卡扣固定在PCB上，波峰焊工序里容易出现偏移、浮高的问题，这款结构自带的焊针就是为了解决这个工艺痛点设计的。从结构细节来看，散热主体采用铝合金挤压成型的槽型截面，底部和器件接触的平面做了平整处理，

　　实际装配时只需要涂覆薄薄一层导热硅脂就能保证接触热阻控制在合理范围，两侧的挡边一方面可以增加散热片的整体刚度，避免波峰焊过炉时受热变形，另一方面也能在器件锁付螺丝时提供侧向的支撑，不会因为螺丝锁紧力过大导致散热片翅片变形。底部伸出的焊针位置和TO220器件的安装引脚间距做了匹配，过波峰焊的时候焊针会直接和PCB上对应的焊盘熔接，不需要额外的固定结构就能把散热片牢牢固定在板面上，同时焊针本身也能辅助传导一部分热量到PCB的铜箔层，拓展了散热的路径。设计的时候特意把散热翅片的齿高和齿距做了平衡，齿距留够了自然对流的通风间隙，不会因为齿太密导致积灰后散热效率骤降，齿高控制在常规板卡的元件限高范围内，不会和机箱内的其他结构件产生干涉。

　　安装边界上，散热片的宽度刚好覆盖TO220封装的塑封本体和金属散热片区域，不会超出器件本体太多占用相邻元件的布局空间，中心预留的螺丝孔位和TO220器件本身的安装孔完全同轴，锁付M3螺丝的时候不会出现偏心导致的应力集中，焊针的长度刚好适配1.6mm到2.0mm厚度的常规FR4 PCB，过炉后焊锡的爬升高度不会触碰到散热片的主体区域，避免出现连锡短路的风险。实际应用里，这种结构的散热片不需要额外的固定扣件，能大幅减少SMT或者波峰焊工序的物料成本和装配工时，在小功率消费类电源、工业控制IO板、车载小功率驱动模块这类对成本和可靠性都有要求的场景里适配性很强。建模的时候把挤压成型的拔模斜度、焊针和主体的连接圆角、

　　螺丝孔的沉头深度都做了还原，完全符合实际铝挤工艺的生产要求，不会出现建模特征和实际加工脱节的问题，结构工程师在做板卡布局的时候可以直接调取这个模型做干涉检查，不需要再重新绘制散热片的轮廓，能有效缩短结构设计的周期。另外考虑到不同功率等级的散热需求，这个基础结构还可以通过调整翅片的长度来适配不同的热耗需求，不需要改动安装孔位和焊针的位置，能实现同安装接口下的散热能力梯度覆盖，减少了不同产品间的物料种类，方便供应链的统一采购和管理。在做热仿真验证的时候，这种带焊针固定的结构相比胶粘固定的散热片，接触热阻能降低15%左右，因为焊接后的焊针和PCB铜箔连接形成的额外散热路径，能在自然对流条件下让器件的稳态结温再降低3到5摄氏度，对于长期连续工作的工业类设备来说，这个温度降幅能有效提升功率器件的使用寿命，降低整机的失效率。
