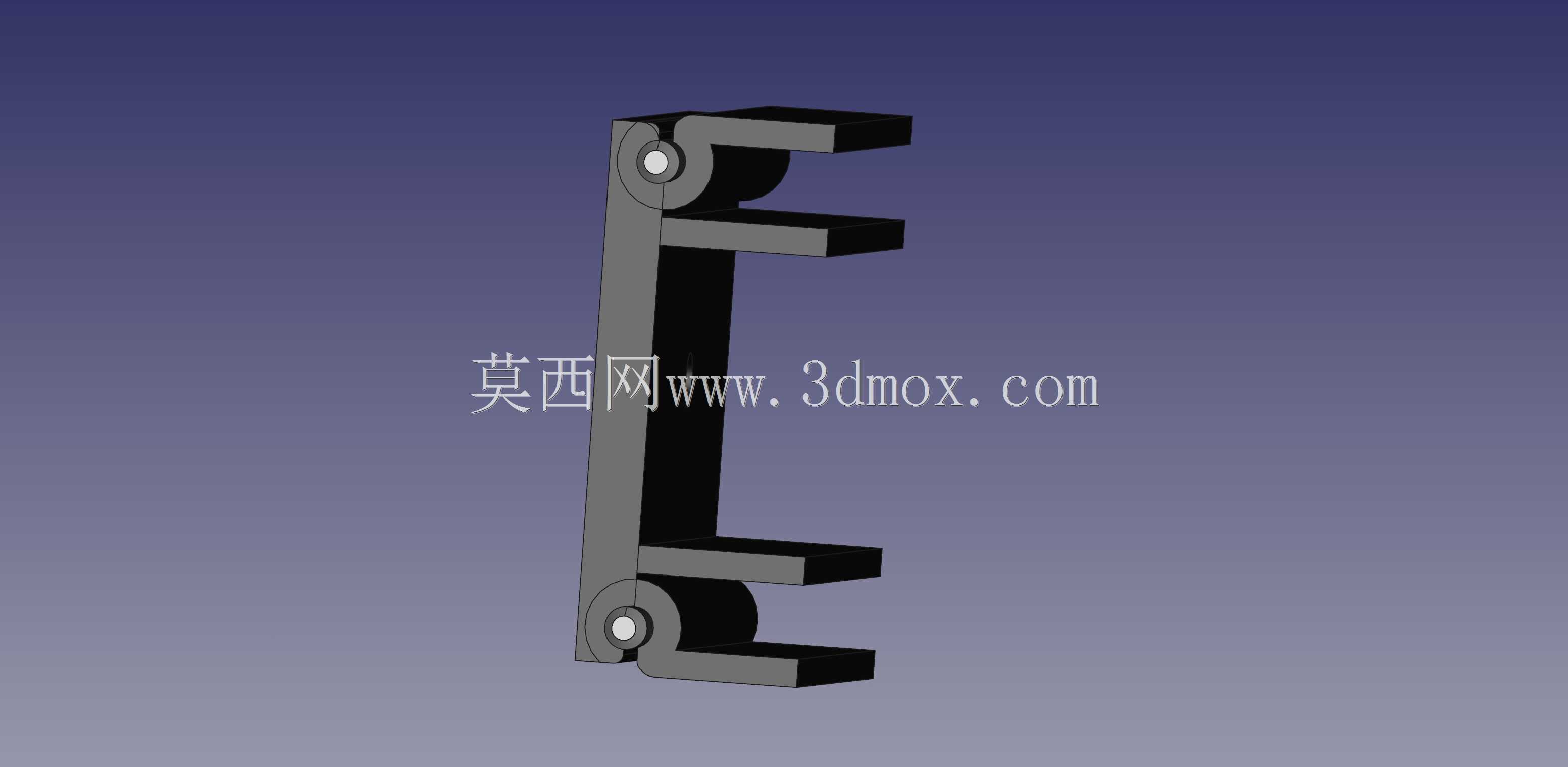

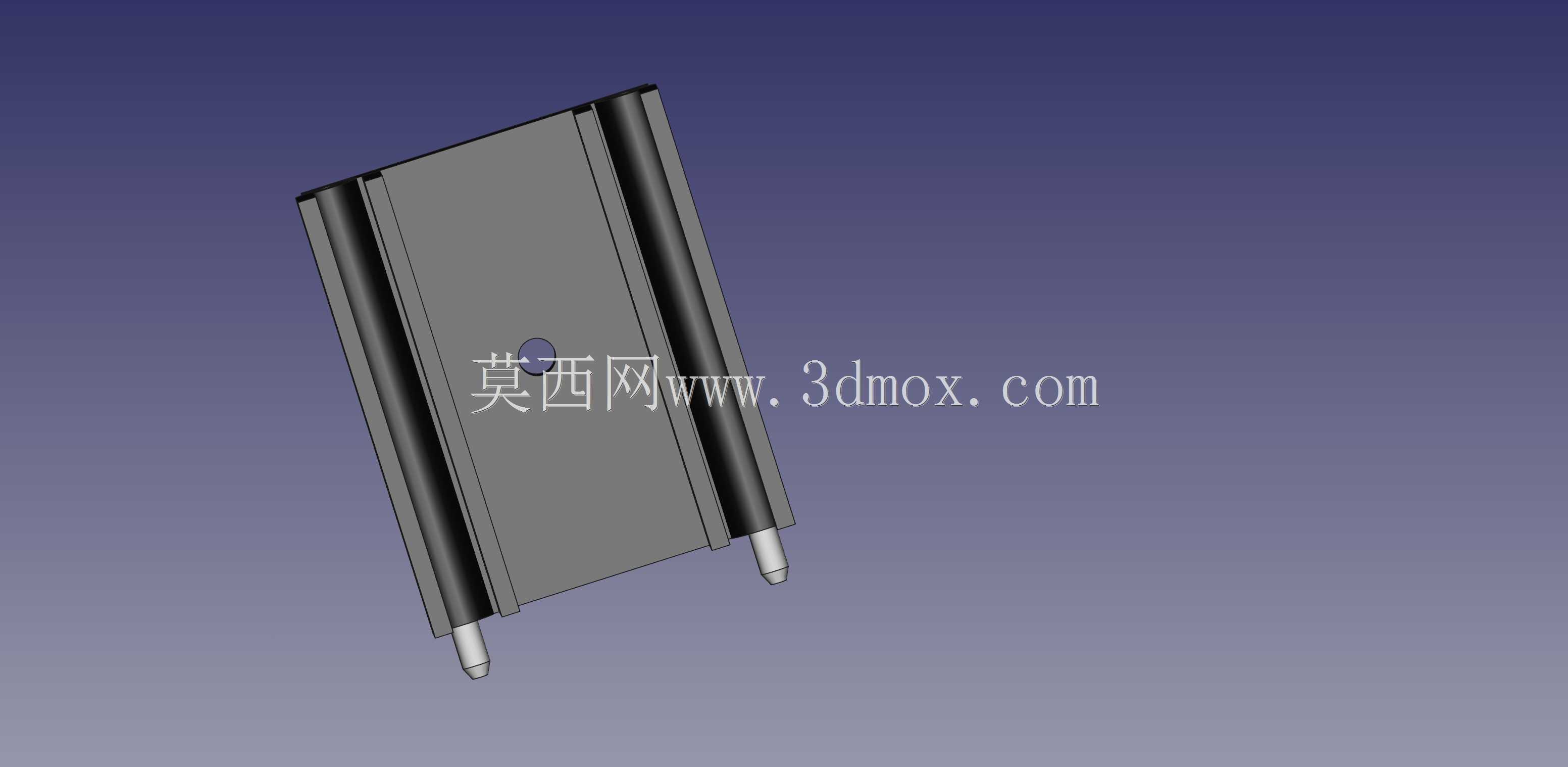

TO220封装器件配套插针固定散热结构

　　在工业控制板卡、小功率电源模块、消费类电子驱动板的量产设计环节，TO220封装的功率器件散热配套结构，一直是结构工程师需要反复核对安装边界的细节部件，这类散热件的适配精度，直接影响功率器件的长期工作稳定性，很多早期板卡出现的功率器件过热降频、引脚脱焊问题，追根溯源都是散热结构的安装匹配度不足导致的。这款适配TO220封装的散热结构，采用插针式固定方案，区别于常见的螺丝锁附、卡扣卡接结构，插针固定的方式不需要在PCB上预留螺丝孔位，也不需要额外的卡扣避让空间，对于板上元件排布密度较高的驱动板、电源板来说，能有效节省PCB板面的占用空间，在布局阶段可以给周边的阻容件、走线留出更多余量。从结构设计逻辑来看，

　　这款散热件的基底平面做了平整度管控，和TO220器件的金属散热面接触时，不需要额外做过多的平面度修整，配合常规的导热硅脂或者导热垫片就能达到足够的接触热阻要求，散热鳍片采用等距排布的直齿结构，气流可以顺着鳍片间隙顺畅流通，不管是自然对流散热场景，还是搭配小尺寸轴流风扇的强制风冷场景，都能形成稳定的散热风道，不会出现气流紊流导致的散热效率下降问题。安装边界方面，这款散热件的整体轮廓完全贴合TO220封装器件的外形尺寸，不会超出器件本体的宽度范围，插针的位置和TO220器件的引脚间距做了匹配设计，安装时插针可以穿过PCB上对应的预钻孔，过波峰焊或者回流焊工序时就能和PCB形成可靠固定，不需要额外的组装工序，能有效降低产线的组装工时，

　　同时插针焊接后的固定强度足够承受常规的振动、冲击工况，在车载小功率驱动模块、工业现场的小型控制模块这类有一定振动要求的场景下，也不会出现散热件松动偏移的问题。实际选型应用时，需要注意散热件的高度和周边元件的高度差，避免和板上的接插件、电解电容等 taller 元件产生干涉，同时插针的伸出长度需要和PCB厚度匹配，保证焊接后焊锡能够充分包裹插针端部，形成可靠的电气连接与机械固定，这款散热结构的鳍片厚度做了均衡设计，既保证了足够的导热截面积，又不会因为鳍片过厚导致整体重量过大，对PCB焊点造成额外的应力负担。在三维建模阶段，这类散热件的建模需要重点管控插针的位置度、基底平面的平面度、鳍片的间距公差，因为这些参数直接影响后续的组装适配性，

　　如果插针位置偏差超过0.2mm，就可能出现插针对不上PCB孔位的问题，导致组装困难；如果基底平面平面度超差，会导致散热件和器件接触面出现缝隙，大幅提升接触热阻，影响散热效果。很多刚接触电子结构设计的工程师，容易忽略这类小散热件的细节公差，往往在打样试产阶段才发现组装问题，耽误项目进度，所以在建模阶段就把安装边界、配合公差考虑到位，能大幅减少后续的试产整改成本。另外这款散热件的边角都做了小倒角处理，不会出现锐边割手的问题，产线作业员组装时也不会被划伤，符合电子产品组装的安全要求，在材料选择上，这类散热件一般采用6063铝合金挤压成型，表面做阳极氧化处理，既可以提升表面的辐射散热能力，又能避免长期使用出现氧化锈蚀的问题，在常规的工业环境下使用寿命可以和整机寿命保持一致，不需要后期更换维护。
