三相电路转接用机械保险丝桥结构

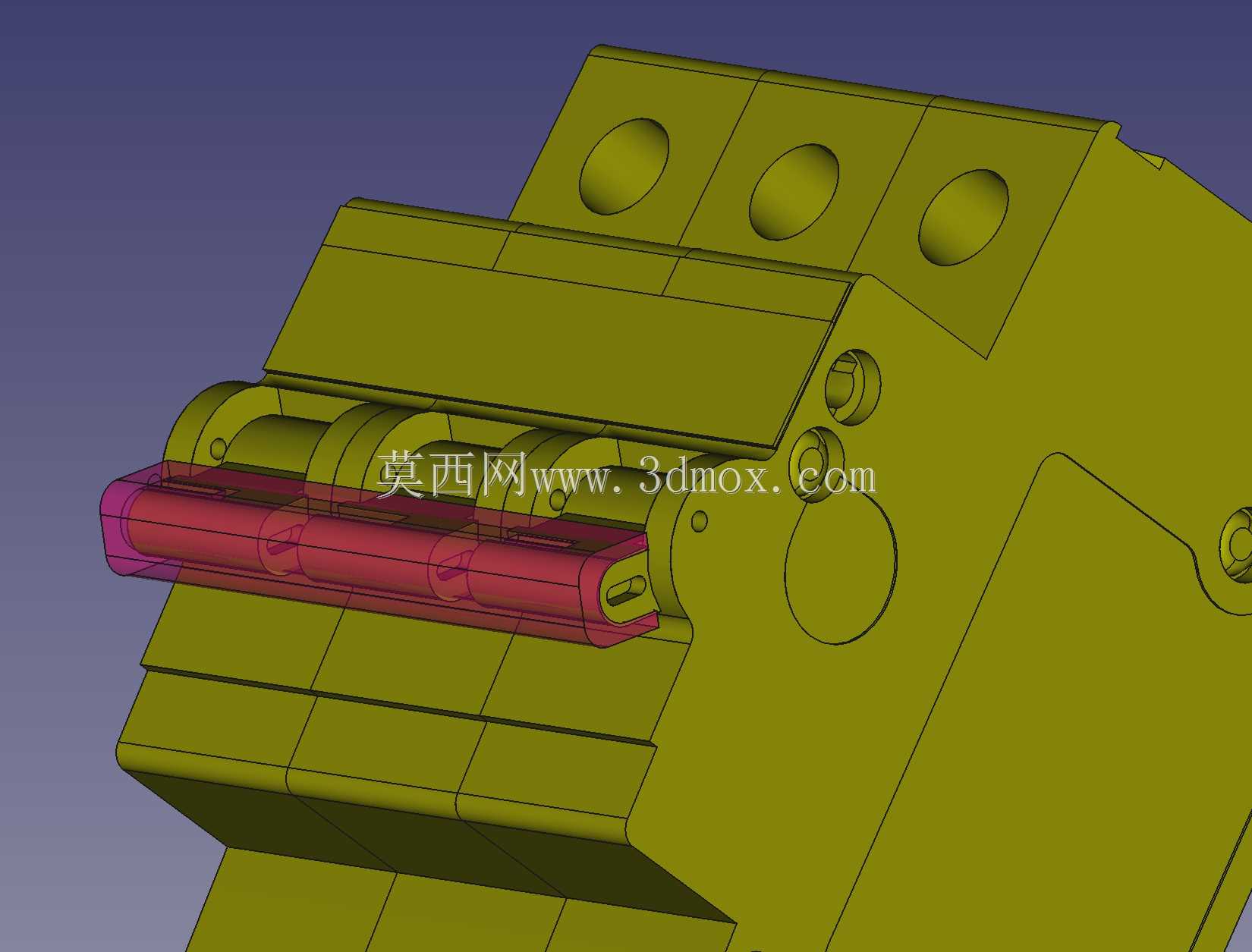

　　在低压配电终端的回路改造、临时接电以及多回路熔丝整合作业场景中，经常会遇到单路保险丝座与三相供电回路不匹配的问题，这类机械保险丝桥正是为解决该类现场适配需求设计的桥接连接件，无需更换整套熔丝基座，即可完成单路熔丝安装位到三相熔丝回路的机械与电气衔接，大幅降低配电改造的物料成本与施工耗时。从结构设计逻辑来看，该部件采用模块化叠装的基座主体，三个等距排布的圆形安装沉孔对应三相电路的相位接线位，沉孔深度与通用M6接线螺栓的拧入深度匹配，安装时可直接通过螺栓将桥体固定在原有单路保险丝座的安装基准面上，无需额外打孔调整安装位。桥体前端的横向贯通腔是熔丝的核心安装区域，腔体内径与常规圆柱形熔丝的外径做了间隙配合设计，单边间隙控制在0.

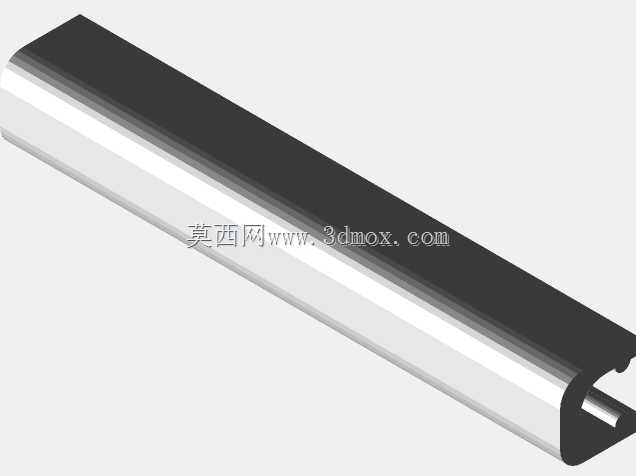

　　2mm以内，既可以保证熔丝顺利装入，又能避免熔丝在受震动时出现径向窜动导致接触不良。贯通腔外侧的半透明防护套采用耐高温绝缘材质，一方面可以将带电的熔丝部分与外部环境隔离，防止运维人员误触发生触电风险，另一方面可以在熔丝因过流熔断时，阻挡熔融金属飞溅，避免引发相邻回路的短路故障。从安装边界尺寸来看，桥体整体宽度适配标准三回路微型断路器的安装间距，总高度不超过相邻接线排的安全绝缘距离，安装后不会与配电箱内的其他元器件产生空间干涉，横向伸出的熔丝安装位与原有基座的接线端子处于同一水平高度，接线时无需弯折导线，可降低导线连接处的接触电阻。在功能特性上，该桥接结构的导电接触部分采用镀锡铜质嵌件，嵌件与桥体的绝缘基座通过注塑包胶工艺成型，

　　连接强度高，导电接触电阻低于0.5毫欧，可承载额定电流下的长期通电发热需求，不会出现接触部位过热烧蚀的问题。桥体侧面设置的两个定位销孔，可与配套的防呆卡扣配合，避免安装时出现相位错位，防止因接线顺序错误导致的电机反转、设备缺相等运行故障。在实际现场应用中，这类保险丝桥不仅可用于固定式配电箱的回路改造，也可在临时施工用电的配电盘、工业设备的检修旁路接线中使用，相比直接更换三相熔丝座的方案，其安装耗时可缩短70%以上，且无需对原有配电基座进行破坏性拆卸，后期恢复原有回路时仅需拆除桥体即可，不会破坏原有设备的结构完整性。设计过程中针对不同应用场景的适配性做了冗余考虑，桥体的绝缘基座采用阻燃级工程塑料材质，可耐受120摄氏度的长期工作温度，

　　即使在夏季高温环境下的密闭配电箱内，也不会出现材质软化、绝缘性能下降的问题。熔丝安装腔的端部设置了弹性顶紧结构，当熔丝装入后，顶紧弹簧会自动将熔丝两端压紧在导电嵌件上，即使在有持续震动的工业设备旁（如冲压设备、破碎机旁的配电箱），也能保证熔丝与接触件的可靠连接，不会因震动导致接触虚接发热。
