Ugaoni手动式直角截止角度阀结构设计

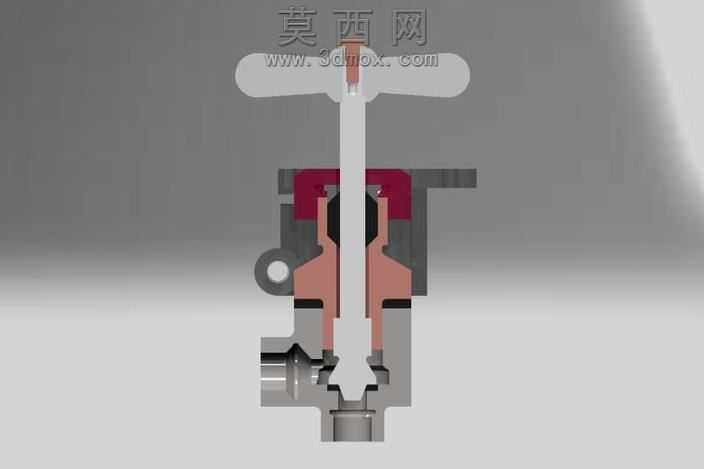

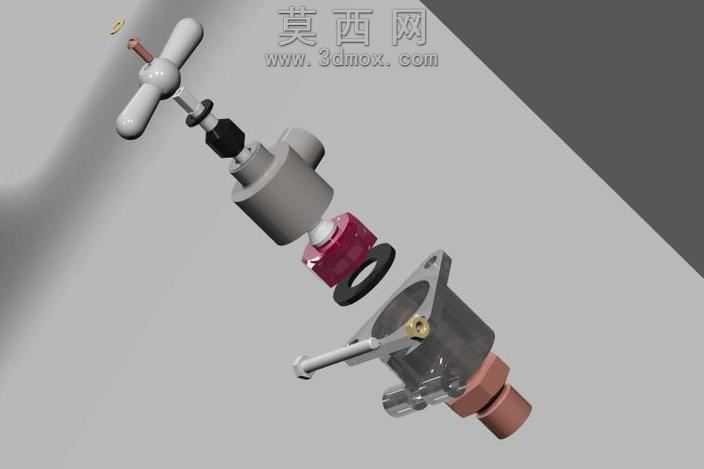

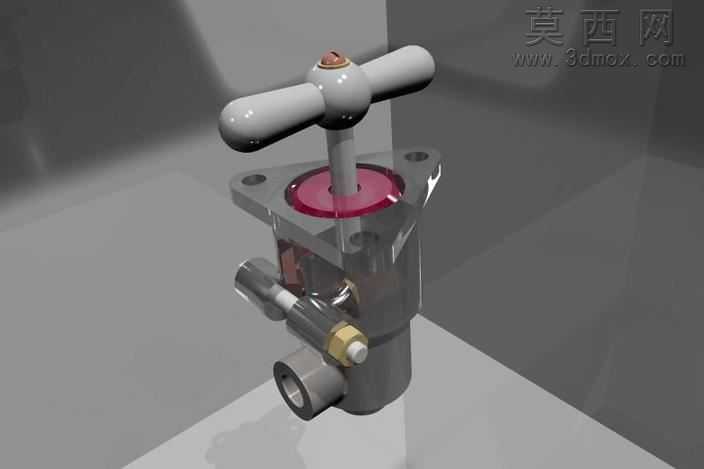

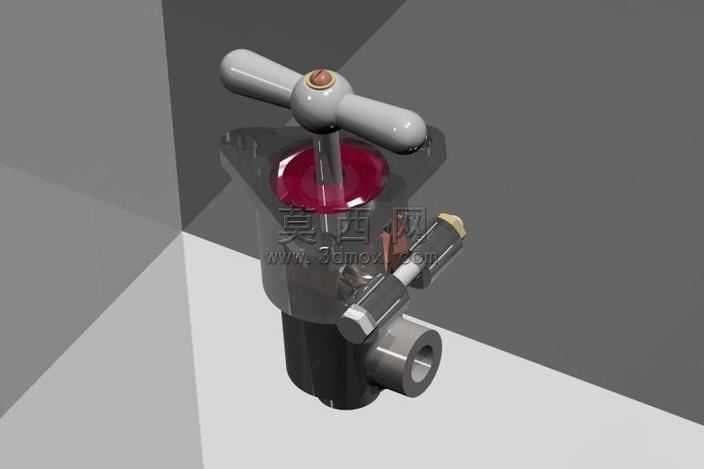

本作品为手动操作式直角角度阀三维建模成果，整体采用参数化建模思路完成全结构还原，建模过程中严格遵循机械设计公差规范，对各部件的装配关系做了精准约束，确保模型可直接用于装配干涉校验与工程图导出。模型主体结构分为顶部操作手轮、阀杆升降组件、阀体基座、侧向导通接口四大模块，顶部手轮采用十字型T形把手设计，建模时对握持曲面做了圆角过渡处理，还原实际产品的人体工学握持弧度，手轮与阀杆的连接部位做了定位凸台结构，模拟真实产品的周向防转装配逻辑。阀杆部分做了阶梯轴结构设计，对应阀体内部的密封腔位置预留了密封件安装槽，阀杆顶部的限位端盖结构做了细节刻画，还原阀门全开全闭状态下的行程限位逻辑。阀体主体采用一体化压铸结构建模，底部法兰安装面做了安装孔位的阵列布局，法兰密封面预留了密封垫片的安装凹槽，阀体中部的透明视窗结构采用半透明材质渲染，可直观展示内部流道与阀芯的配合状态，侧向导通接口采用外螺纹连接结构，接口处的六角锁紧螺母、密封卡套结构都做了1:1细节还原，接口与主阀体的直角导通流道做了平滑曲面处理，模拟实际流体通过时的低阻流道设计。渲染阶段采用工作室级光照环境，金属部件分别赋予哑光铸钢、抛光不锈钢两种材质区分不同加工面，密封部位采用红色丁腈橡胶材质，透明视窗采用高透亚克力材质，手轮部分采用磨砂工程塑料材质，通过材质差异清晰区分各功能部件，整体渲染效果可直接用于产品宣传展示与结构说明。设计过程中针对角度阀的直角导通特性，重点优化了阀瓣与阀座的密封配合面角度，确保90度转向流道下的密封可靠性，同时对整体壁厚做了均匀化处理，兼顾结构强度与轻量化需求，各活动部件的运动行程都做了参数化关联，可直接用于运动仿真模拟阀门的启闭操作过程。
