邮票链板冲压成型工装模具结构设计

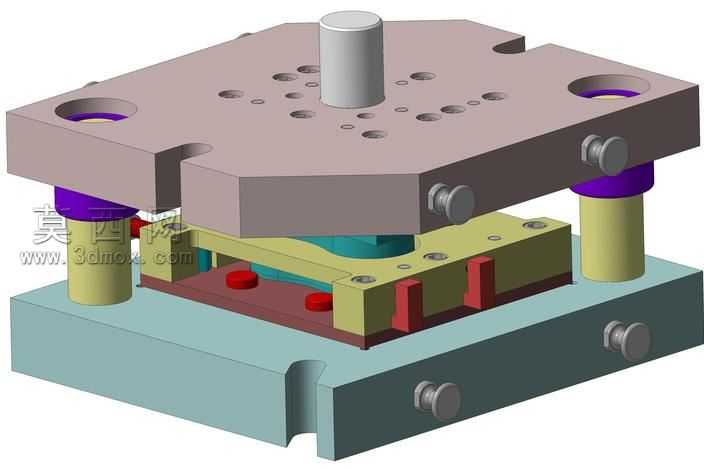

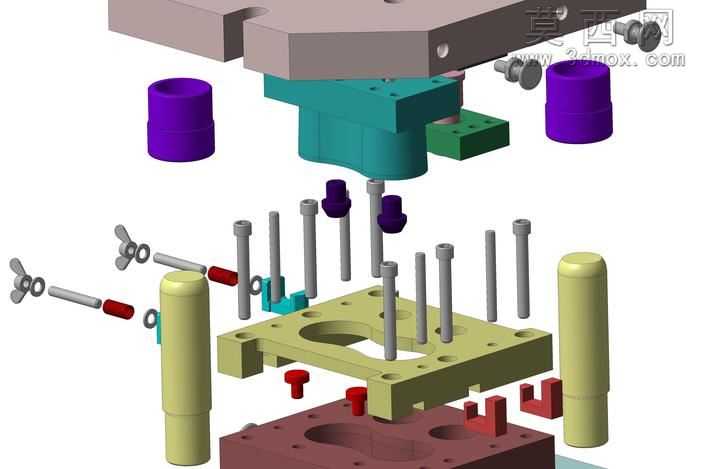

本套三维模型为针对邮票样式链板零件开发的专用冲压成型模具，整体采用标准冷冲模三板式结构搭建，建模过程中严格遵循冲压模具设计规范，对上下模座、导柱导套、凸模固定板、卸料板、凹模镶块等核心部件进行了1:1等比例参数化建模，所有配合面均按照实际加工公差预留装配间隙，保证模型可直接对接生产加工环节。渲染阶段针对不同功能部件赋予了差异化材质表现：上下模座采用灰铸铁材质呈现哑光深灰金属质感，导柱导套做了镀铬亮面处理体现高耐磨特性，卸料弹簧采用紫色聚氨酯材质表现弹性元件属性，定位销、紧固螺钉等标准件做了发黑处理区分功能属性，凹模与凸模工作部件采用合金工具钢材质，做了细微的磨削纹理还原真实加工表面状态。结构设计上，模座采用对角导柱布局保证冲压过程的运动精度，上模设置独立模柄适配冲床滑块安装，卸料板采用弹性卸料结构搭配矩形弹簧提供稳定压料力，凹模采用镶块式设计便于后期磨损后快速更换，下模设置多组定位挡块实现条料的精准送料定位，型孔周边预留了废料滑落通道保证冲压作业连续顺畅。设计思路围绕小尺寸薄五金件的大批量冲压需求展开，在保证冲裁精度的前提下尽可能简化模具结构，降低制造成本与后期维护难度，所有非标准部件均做了轻量化结构优化，在保证模架刚性的前提下减少整体重量，同时对易损工作部件做了快拆结构设计，无需完全拆解模架即可完成凸凹模的更换与刃口修磨，大幅提升生产环节的换模效率，适配中小吨位普通冲床的安装使用需求，可实现邮票链板零件的一次性冲裁成型，保证零件的尺寸一致性与断面质量。
