EribaTouring拖挂房车双色标识结构设计

　　做拖挂房车外饰配件设计快八年，经手的露营装备标识类零件少说也有上百套，这次的Eriba Touring标识结构，是针对复古款拖挂房车外观定制的分体式标识方案，核心是解决传统单色车标质感不足、后期改色麻烦的问题。很多玩复古拖挂的用户都知道，Eriba的Touring系列是欧洲露营圈的经典款，圆润的铝制车身搭配镀铬饰条是标志性外观，原厂标识多为一体注塑镀铬件，长期户外使用容易出现镀层脱落、边角磕碰掉漆的问题，后期补色很难做到边缘齐整，不少改装玩家会选择自行更换定制标识。

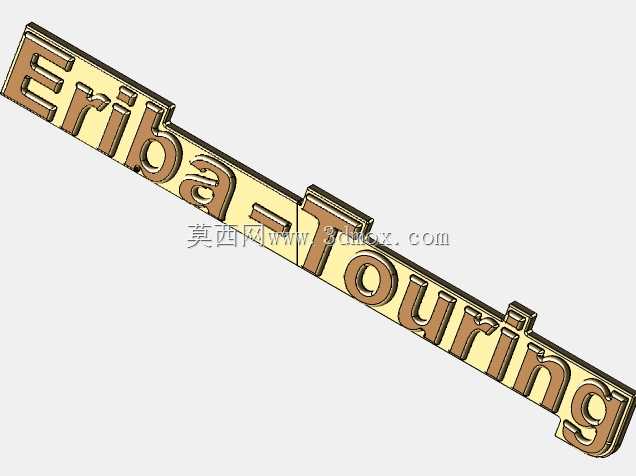

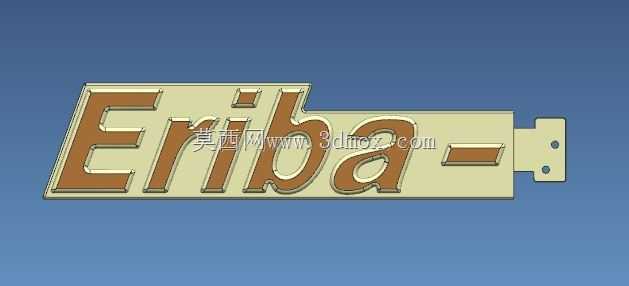

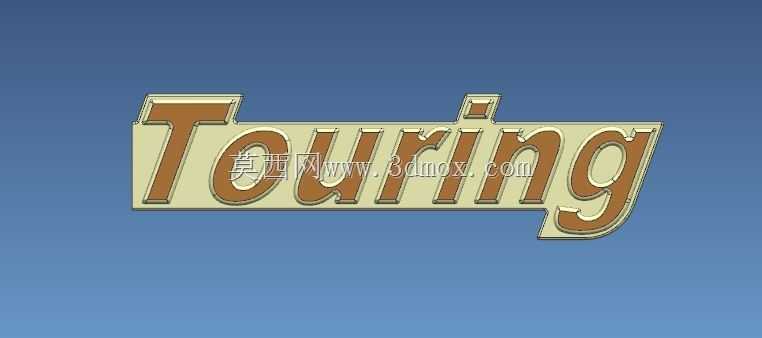

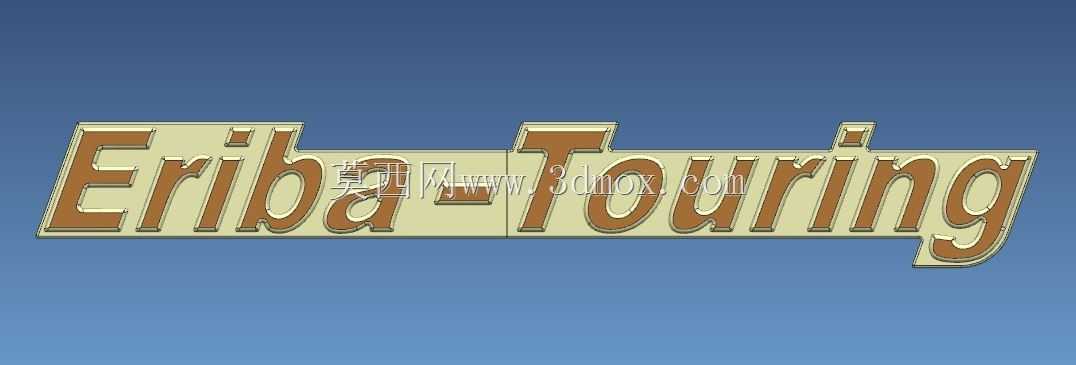

　　这套分体式标识的设计思路，是把标识的字标基底和表层刻字分成两个独立零件，不需要后期做遮喷处理，直接用两种颜色的耗材分别打印两个部件再组装，就能得到边缘锐利的双色标识效果。做结构拆分的时候特意把拼接止口做在了刻字笔画的内侧，组装后从外侧看不到拼接缝隙，两个零件的配合面做了0.1mm的过盈量，不需要额外涂胶就能卡紧固定，要是后期想更换颜色，只需要撬开表层刻字件重新打印对应颜色的零件替换就行，不用整个标识全部重做。

　　考虑到房车长期在户外使用，要经历高低温变化、紫外线照射、雨水冲刷，材料选了PETG，这种材料比普通PLA耐候性好很多，低温下不容易脆裂，打印过程中翘曲变形量小，做薄壁结构的时候成型精度更高。打印工艺上做了分层设计，总打印高度控制在7.4mm，其中基底部分打印到7.4mm高度时暂停，更换表层刻字对应的颜色耗材继续打印剩余部分，不需要二次组装就能得到一体的双色效果，要是手头没有多色打印设备，分开打印两个零件再拼接也能达到同样的外观效果。

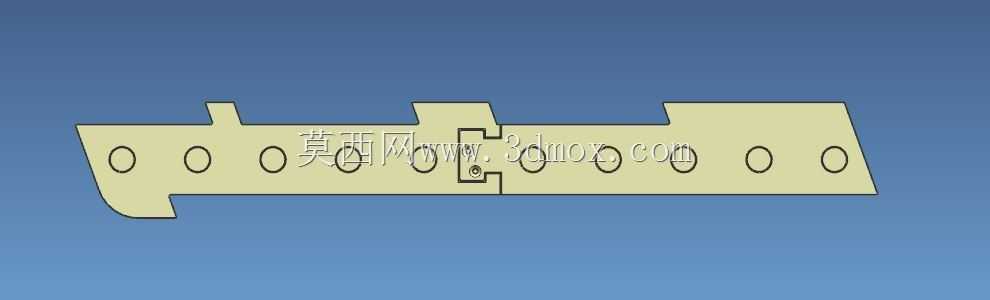

　　安装边界上，标识整体的外轮廓尺寸和原厂Eriba Touring标识的安装孔位完全对齐，背面预留了3M胶粘贴的沉台，沉台深度1.2mm，贴胶后胶层不会高出标识背面，安装后标识和车身表面完全贴合，不会出现边缘翘边的问题。标识的笔画最窄处做了1.5mm的厚度加强，避免安装或者擦拭的时候把细笔画碰断，边角处全部做了R0.3mm的圆角处理，既避免打印的时候出现尖角翘层，也能减少日常使用中边角磕碰掉块的概率。

　　实际应用场景里，这类分体式双色标识不光能用在拖挂房车上，很多定制改装车、露营装备、户外设备的标识都能套用这个结构逻辑，相比传统的丝印、移印标识，这种立体结构的标识质感更强，耐候性更好，不会出现油墨脱落掉色的问题；相比电镀标识，重量更轻，不会因为长期颠簸出现粘接脱落的问题，小批量定制的时候成本也更低，不需要开注塑模具，直接三维打印就能做出成品，很适合改装玩家和小批量定制的配件厂商使用。

　　做结构校核的时候特意考虑了不同打印设备的精度误差，两个配合零件的公差带做了0.15mm的浮动范围，就算是桌面级FDM打印机，只要校准好挤出量和步进精度，都能打印出配合顺畅的零件，不需要做后期打磨修配。标识的表层刻字部分比基底高出0.8mm，既有明显的立体触感，又不会因为突出太多在洗车的时候被高压水枪冲掉，边缘做了15度的斜角过渡，高压水冲过的时候会顺着斜面分流，不会在拼接缝隙处形成冲击力导致零件脱落。

　　很多刚接触改装件设计的工程师做这类标识的时候，容易忽略户外使用的耐候性细节，比如把拼接缝做在标识外侧，时间长了雨水渗进缝隙里冬天结冰会把零件撑裂，或是笔画做的太细，运输过程中就容易断，这套结构在设计的时候特意把这些实际使用中的问题都考虑进去，从打印工艺、安装方式、后期维护多个维度做了优化，不管是个人玩家自己打印使用，还是小批量做改装配件销售，都能满足使用要求。
