内置供电模块的DSO138示波器便携底座结构

　　在现场电子调试、户外电路检修、学生实训实操这类没有固定工作台、无法就近取电的测试场景里，手持便携测试设备的配套固定承载结构，直接决定了设备使用的便利性与操作稳定性。这款DSO138示波器的配套底座，核心设计目标就是解决原版裸板示波器使用时需要外接电源、手持操作易晃动、接口易受力损坏的实际痛点，让小型示波器可以脱离固定桌面与外接供电独立完成测试作业。

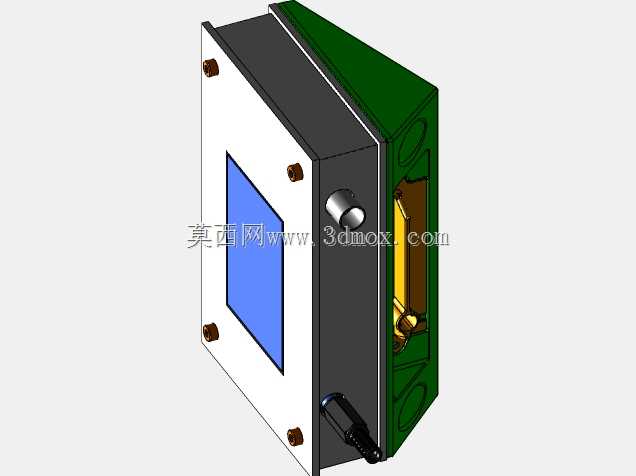

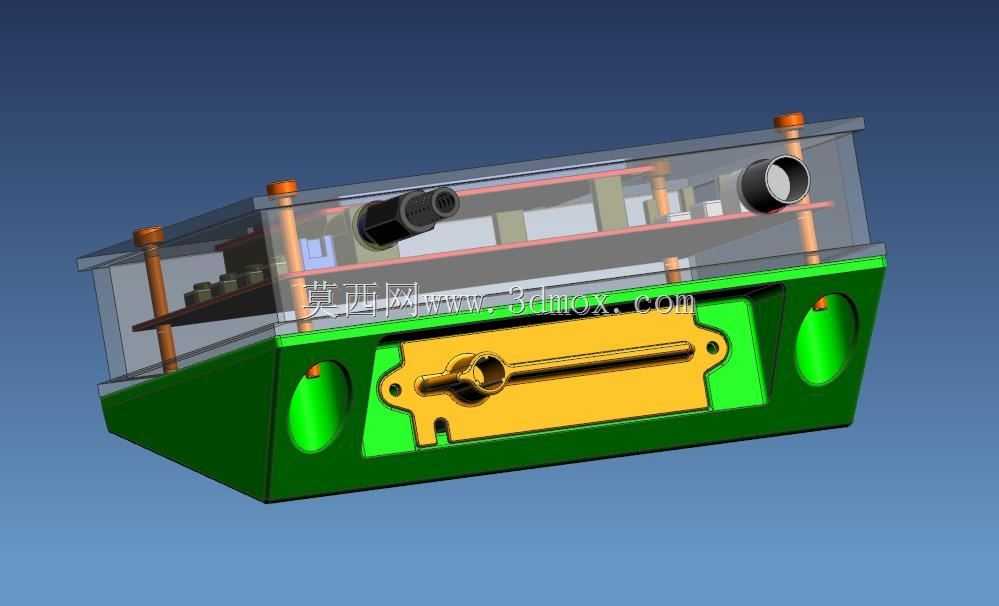

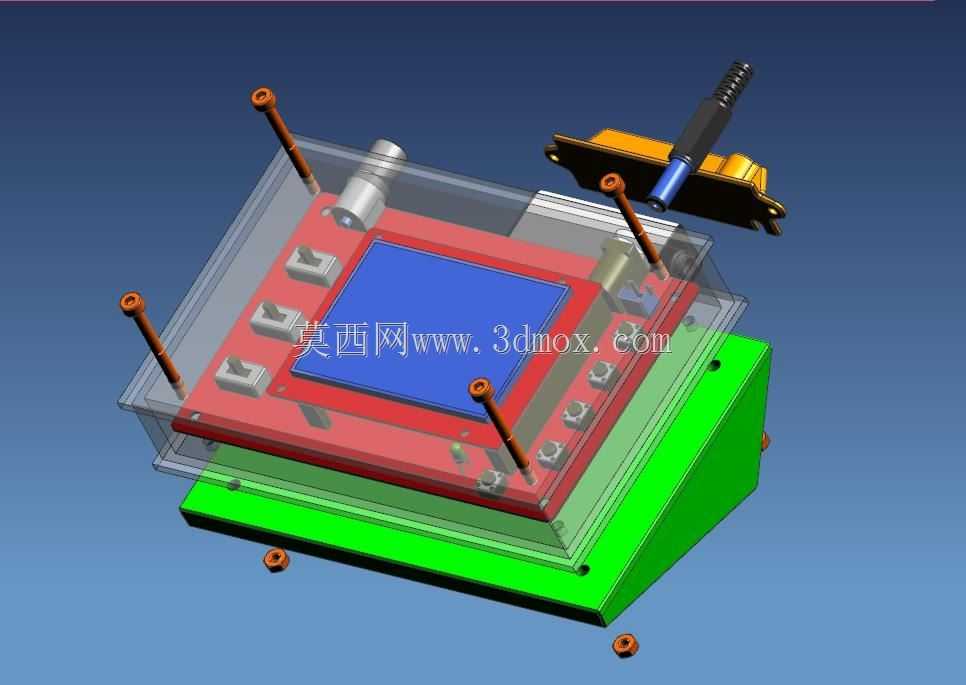

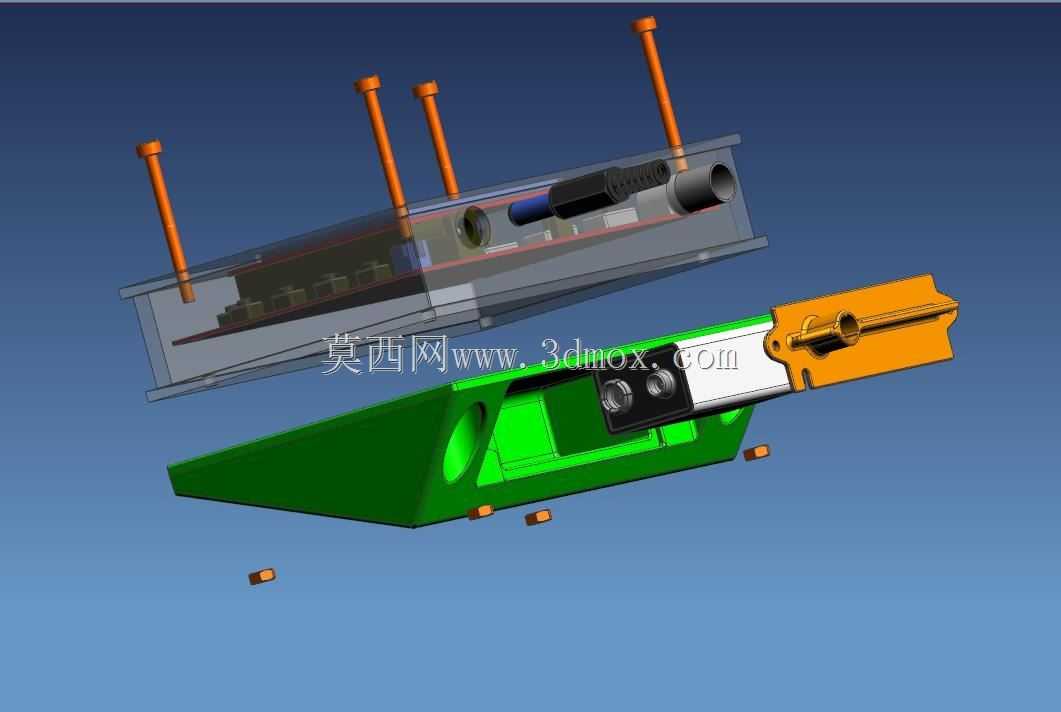

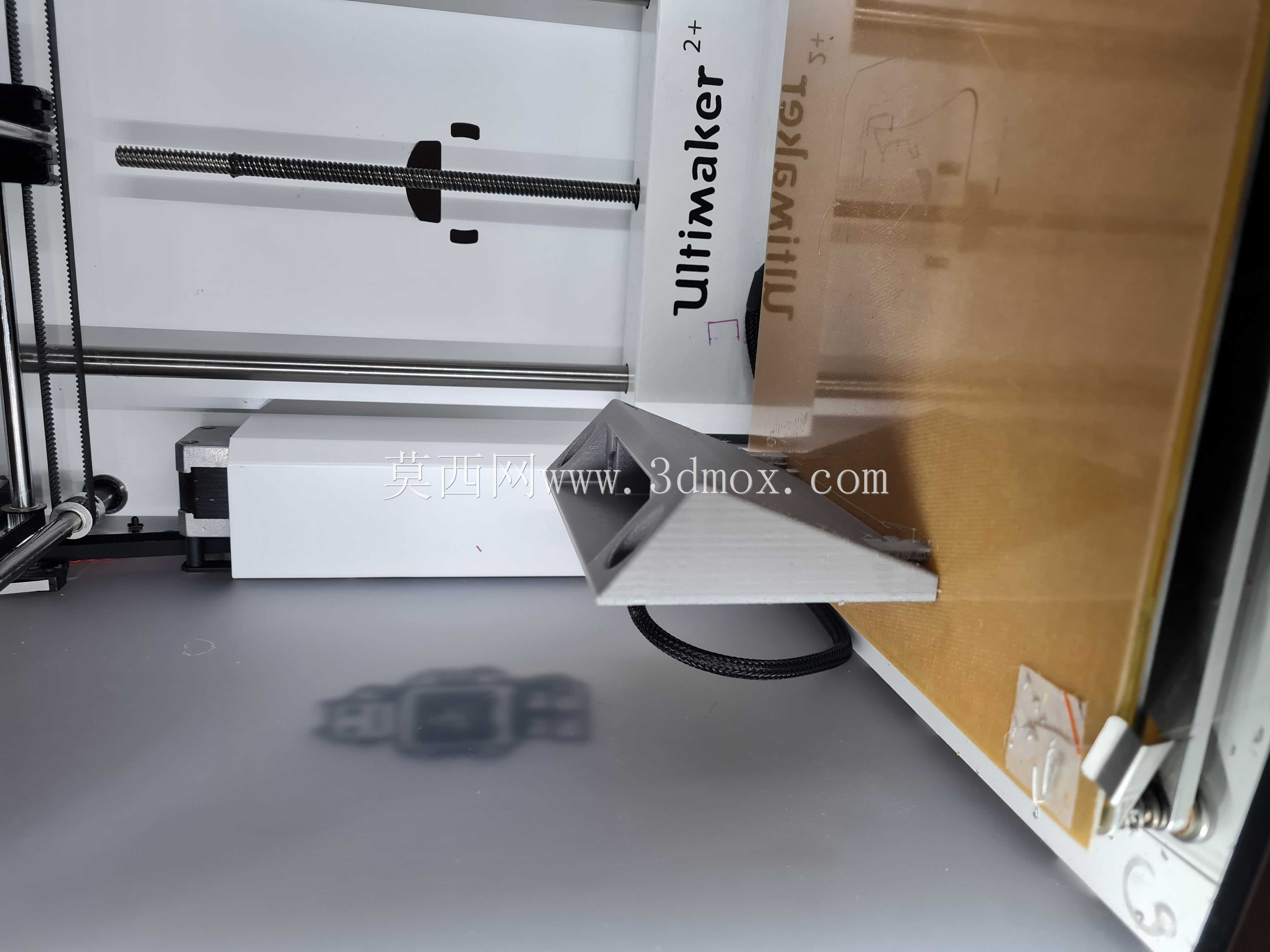

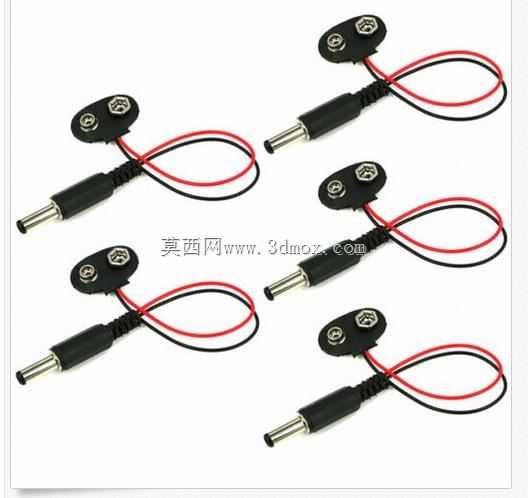

　　从结构布局来看，底座采用分层叠装的设计逻辑，最下层为电池容纳仓，预留了标准单节锂电池的安装空间，仓体四周设计有十字凸台定位筋，既可以限制电池在移动过程中出现窜动，也能在电池与壳体侧壁之间留出走线空隙，方便电源引线连接到上层的示波器供电端。中间层为示波器主板安装位，按照DSO138主板的固定孔位设计了对应的铜柱安装柱，安装柱高度经过匹配计算，刚好让主板上的屏幕、按键、接口与上层透明盖板的开孔位置完全对齐，不会出现按键卡滞、屏幕偏位的问题。最上层采用透明PC材质盖板，一方面可以直观观察内部接线与主板状态，另一方面透明盖板上预留了BNC信号接口、充电接口的避让孔，接口周围设计有加厚的支撑凸缘，避免插拔测试线时接口受力直接传递到主板焊盘，造成焊盘脱落的常见故障。

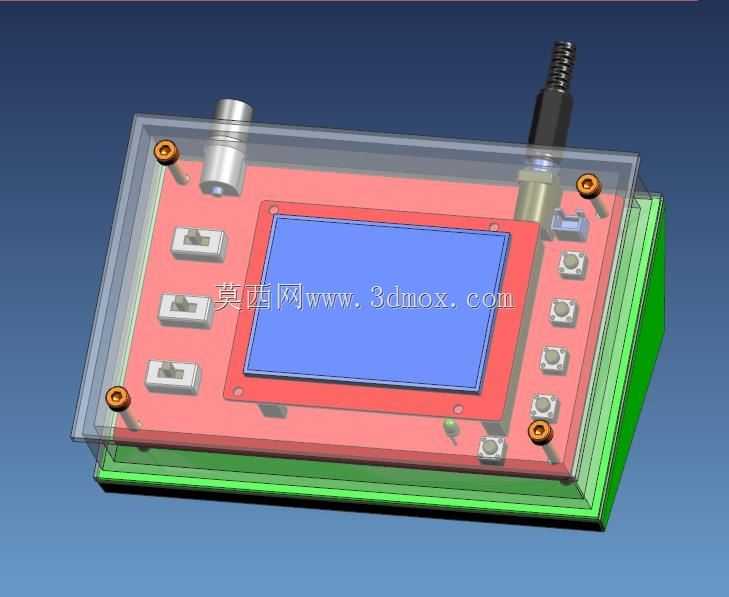

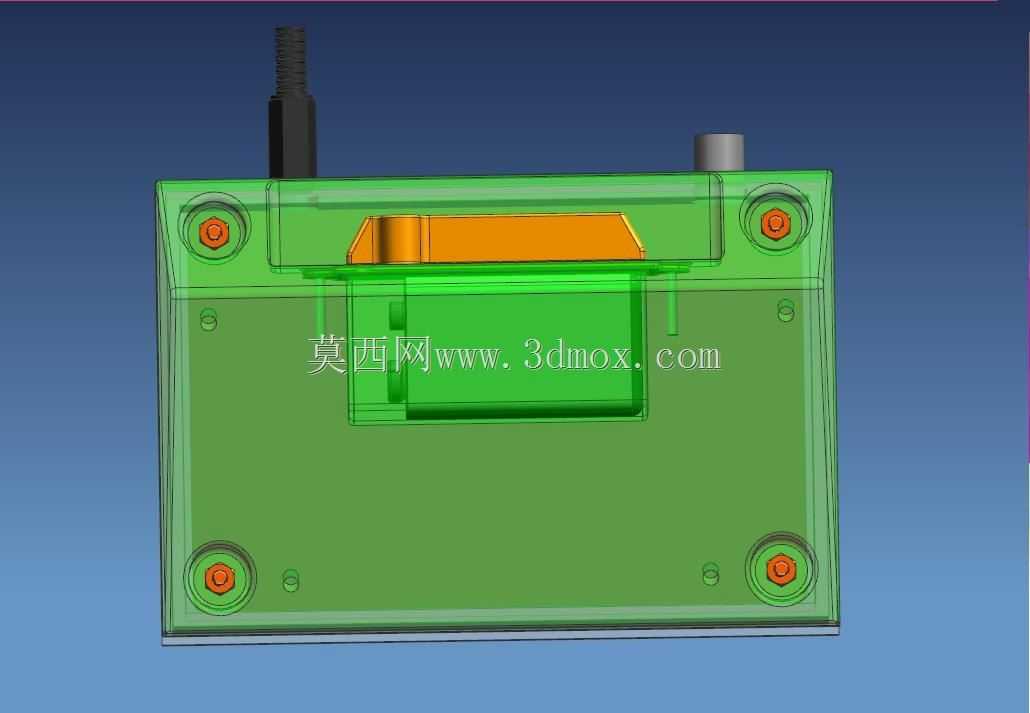

　　操作区域的布局完全贴合手持使用习惯，屏幕开孔周围的功能按键位置，按照原版示波器的按键排布做了下沉式避让，每个按键对应位置都做了0.2mm的导向倒角，即使戴薄绝缘手套操作也能准确按到对应按键，不会出现误触。底座侧边设计了三个拨动开关的安装位，分别对应电源总控、屏幕背光调节、供电模式切换，开关位置刚好处于单手握持时拇指的操作范围内，不需要双手配合就能完成常用功能切换。底座四个角设计了内嵌式铜螺母安装孔，既可以用螺丝将上下壳体牢固锁合，也可以根据使用需求加装背夹、磁吸固定座等拓展配件，适配不同的现场固定需求。

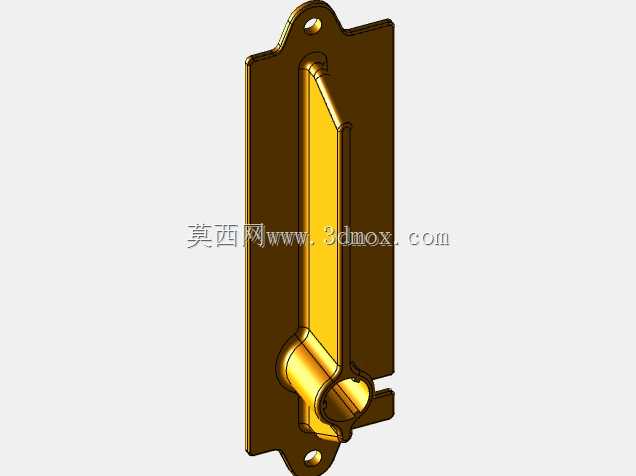

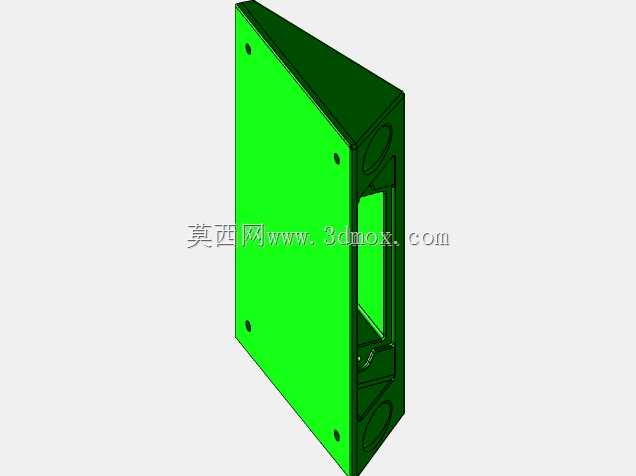

　　安装边界方面，底座整体外形为规整矩形，边角做了R5的圆弧过渡，避免尖锐边角在携带过程中刮擦工具包或者划伤操作人员，整体外轮廓尺寸控制在120mm80mm25mm范围内，可以轻松放入常规的工具腰包或者电工挎包中，不会占用过多携带空间。底座底部设计有四条凸起的防滑胶条安装槽，胶条高出底面0.8mm，放置在金属工作台、设备外壳等光滑表面时不会出现滑动，测试波形不会因为底座晃动出现抖动。电池仓的侧壁预留了充电保护板的安装位，保护板与电池之间设计有绝缘挡片，避免电池外皮磨损造成短路风险，充电接口采用通用的Micro USB规格，和常规手机、数码设备的充电线通用，现场不需要携带专用充电线就能完成补能。

　　从实际使用的角度出发，这款底座的设计没有做多余的装饰性结构，所有结构特征都服务于便携测试的实际需求：透明上盖不需要拆开壳体就能观察内部是否有接线松动、电池鼓包的异常情况；分层结构让电池、主板、保护板各自有独立的安装空间，后期维护更换配件时只需要拆开对应层的固定螺丝即可，不需要完全拆解整个设备；接口位置的加强结构，针对现场测试时频繁插拔测试线的使用场景做了专门强化，相比原版裸板使用的结构，接口的抗弯折寿命能提升三倍以上。在户外光伏板检修、车载电路排查、电子竞赛现场调试这类场景下，搭配这款底座的DSO138示波器不需要外接电源、不需要额外的支撑台，单手握持就能完成波形测试，完全摆脱了固定测试工位的限制。
