手动ISO20-ER20换刀工具结构设计

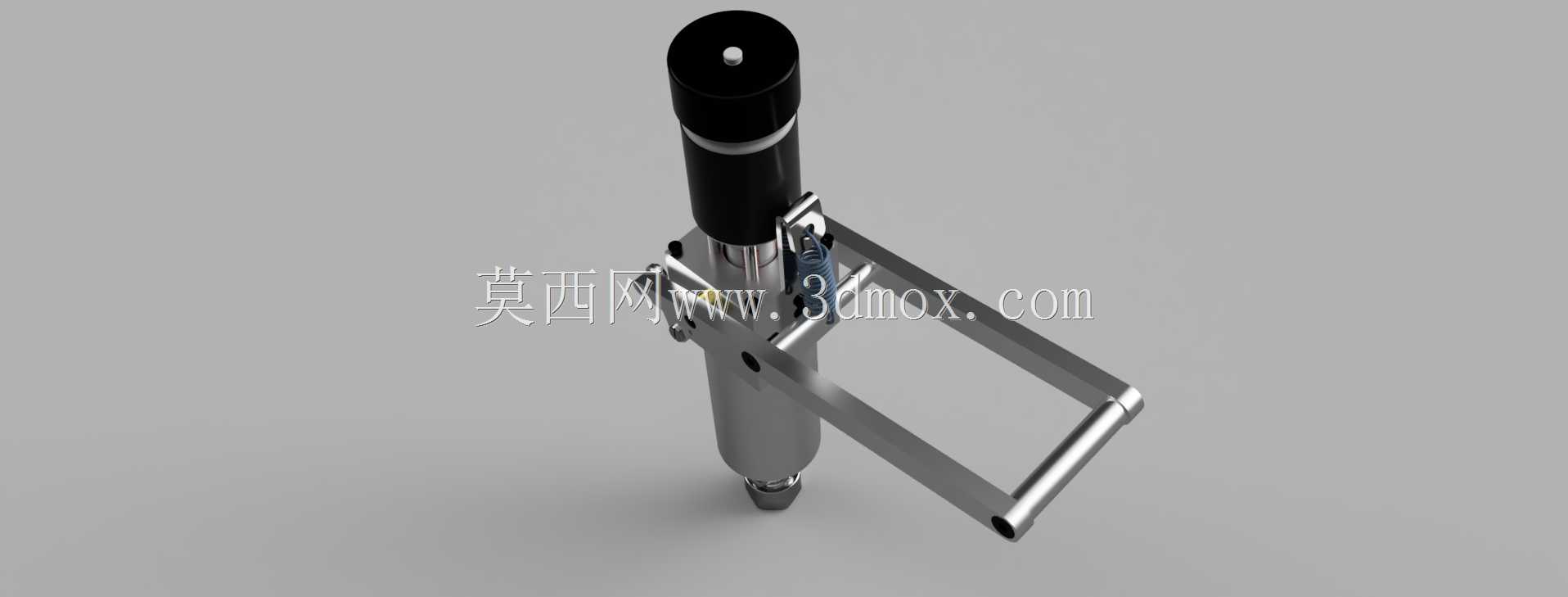

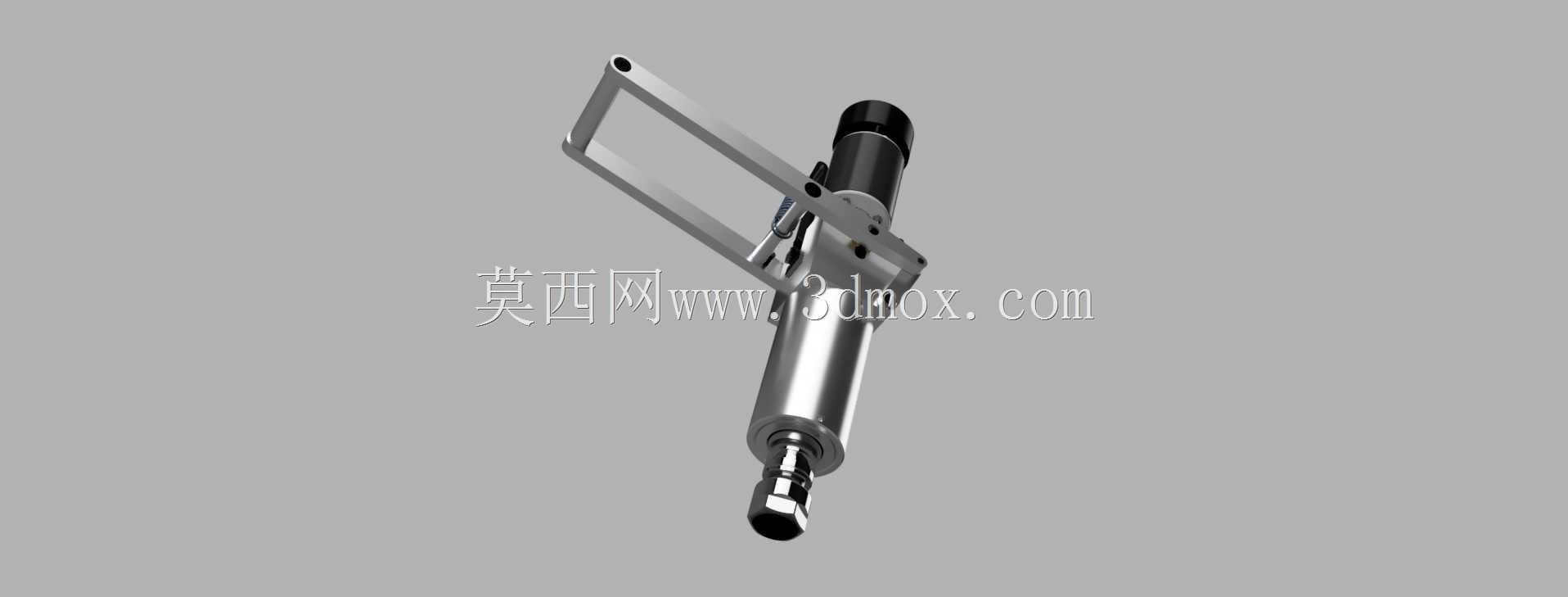

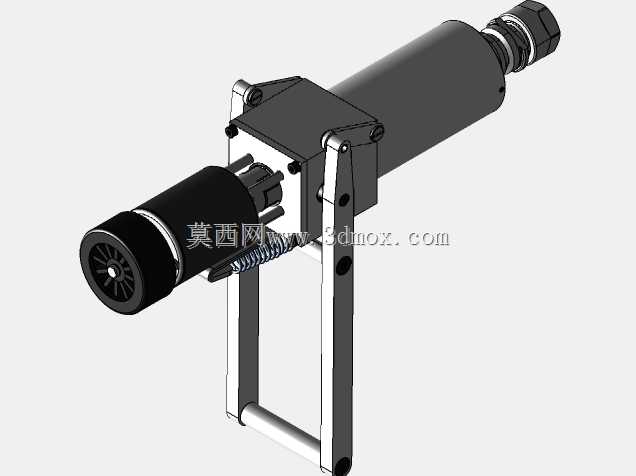

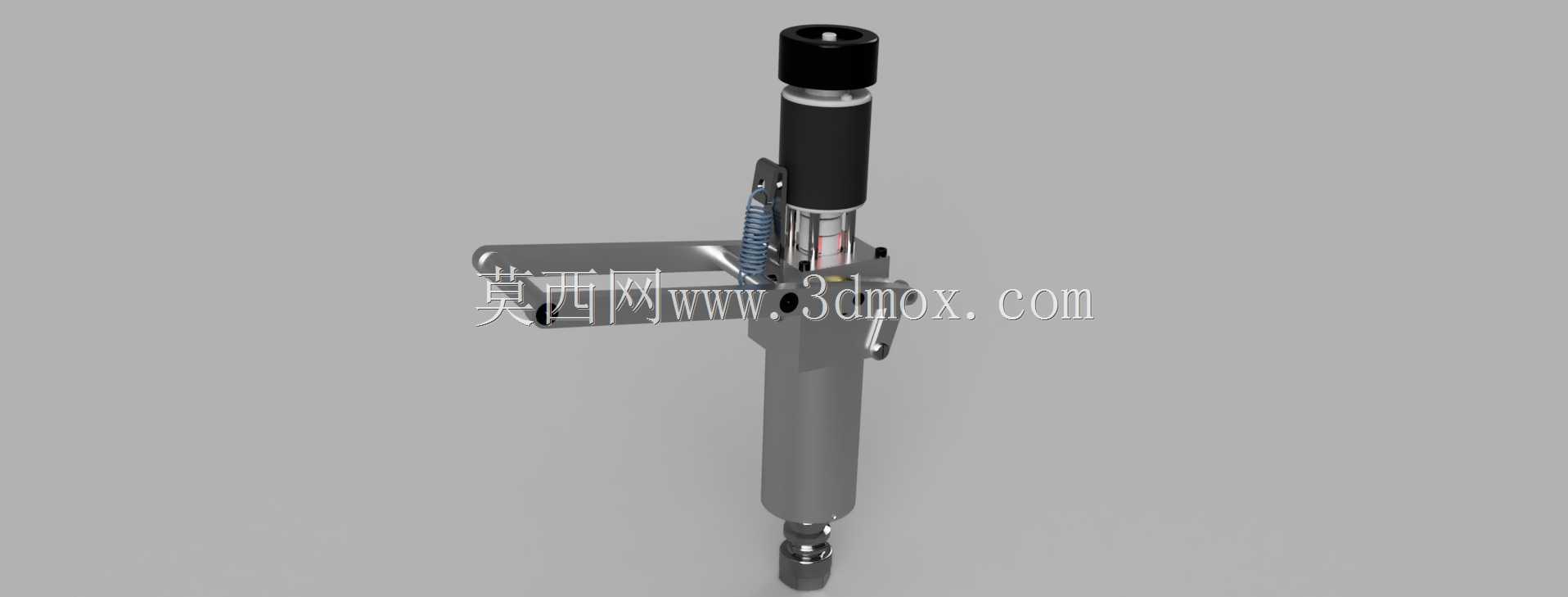

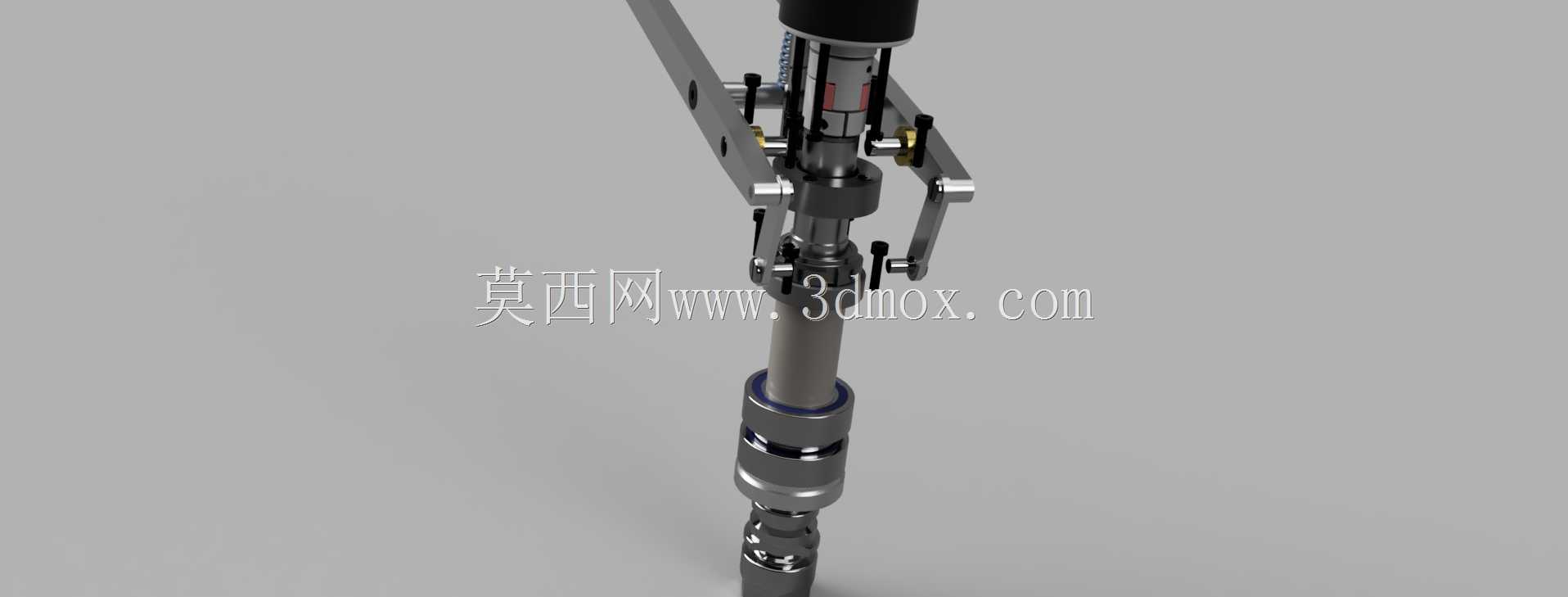

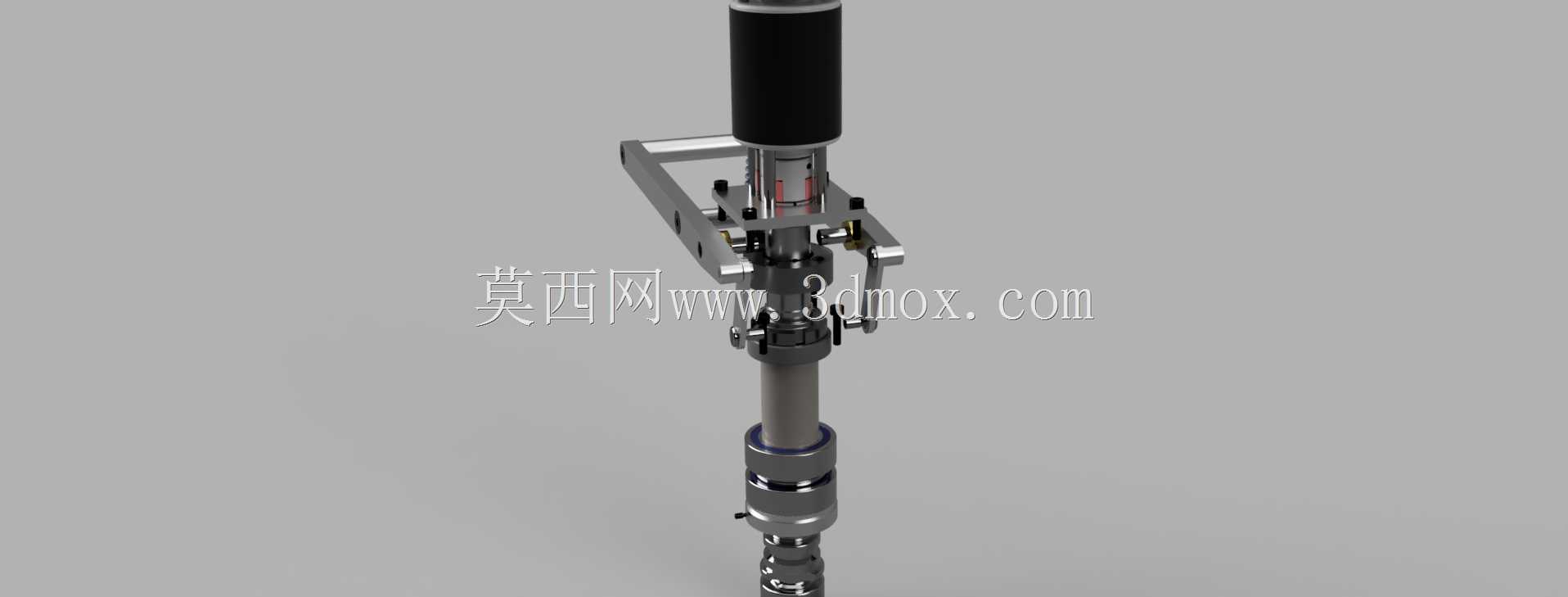

　　在数控加工、小型雕铣设备的日常运维场景里，手动换刀工具是一线操作人员接触频率极高的辅助工装，尤其是针对ISO20规格主轴搭配ER20夹头的小型加工单元，这类手动换刀装置的设计合理性直接影响换刀效率、装夹精度以及操作安全性。这款手动换刀工具的整体结构围绕单手操作的人机逻辑搭建，主体采用长杆式握持布局，上部设置防滑握持段，表面做滚花或包胶处理，避免操作时手部打滑，握持段下方集成弹性复位机构，依靠内置弹簧实现操作手柄的自动回位，减少操作人员的动作幅度。工具下部的对接端严格匹配ISO20主轴的拉钉定位尺寸，对接时可精准卡入主轴端面的定位槽，无需额外对准即可完成限位，ER20夹头的适配结构做了公差收紧设计，与夹头螺母的咬合齿形经过修形，

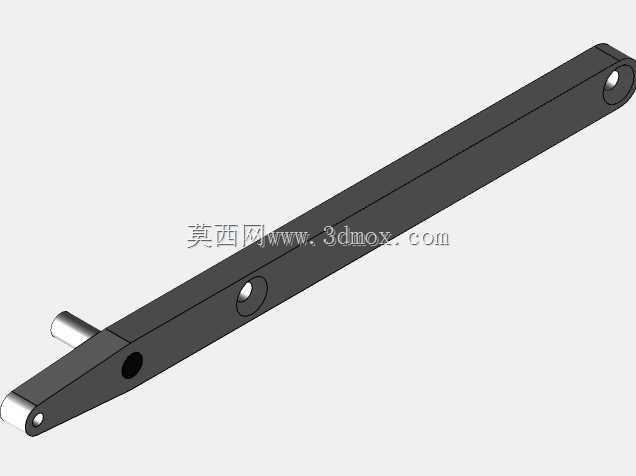

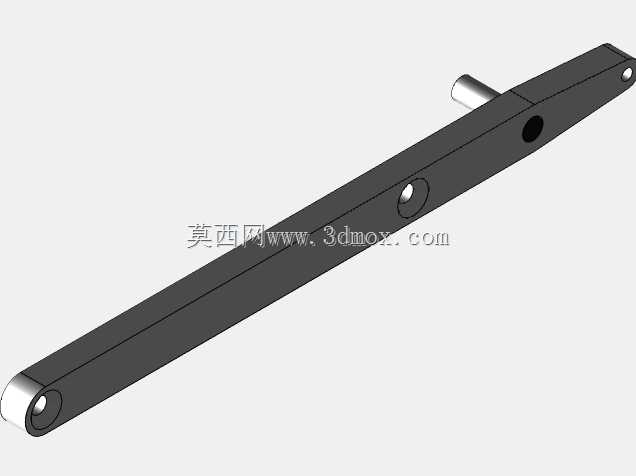

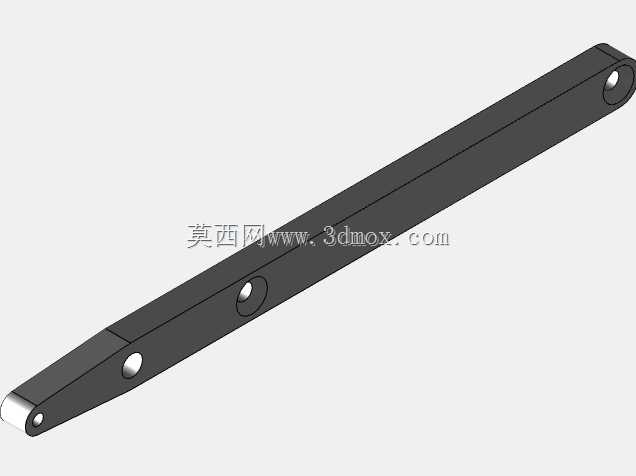

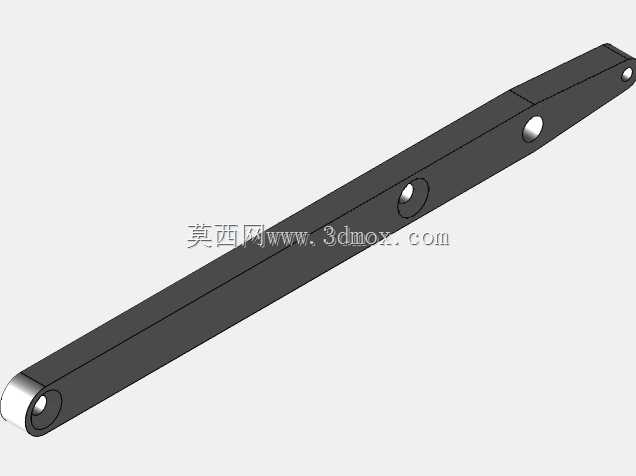

　　咬合过程中不会出现滑齿、刮伤螺母外圆的问题。从实际使用场景来看，这类手动换刀工具多用于小型桌面雕铣机、实验室用精雕设备、教学类数控实训装置的换刀作业，这类设备通常没有配置自动换刀刀库，每次更换刀具都需要操作人员手动完成主轴锁止、夹头螺母松紧、刀具装卸的流程，这款工具将锁止主轴与松紧螺母的功能集成在同一装置上，操作时单手握持工具下压，即可通过内部的联动结构同时完成主轴周向锁止和夹头螺母的卡合，扳动侧面的操作手柄就能带动螺母旋转，完成夹头的松紧动作，无需额外搭配主轴锁止杆、勾头扳手等多件工具，减少了工具散落、丢失的概率，也缩短了换刀的辅助时间。设计过程中，操作手柄的力臂长度经过反复校核，按照成年人单手发力的舒适区间设置，

　　拧动ER20螺母所需的扭矩经过杠杆放大后，操作人员仅需施加较小的握力即可达到夹头所需的锁紧力矩，避免力矩不足导致的刀具打滑，也不会因为力矩过大造成夹头螺母变形、主轴轴承承受额外侧向力。工具的外形尺寸充分考虑了小型设备的操作空间限制，整体杆径控制在30mm以内，长度不超过280mm，即使在主轴周围有防护挡板、管线排布紧凑的设备上，也能顺利完成操作，不会和周边结构发生干涉。对接端的定位凸台做了淬火硬化处理，硬度达到HRC45-50，长期和主轴定位槽接触也不会出现磨损变形，保证长期使用后的定位精度，避免因为定位间隙过大导致拧动螺母时出现偏载，刮伤主轴端面。弹性复位机构的弹簧刚度经过匹配，既可以在操作完成后自动带动手柄回位，

　　也不会因为弹簧力过大导致操作时需要额外施加对抗弹簧的力，降低长时间操作的手部疲劳。工具侧面的操作手柄做了圆弧过渡处理，边缘没有锐边毛刺，握持位置贴合手指的自然弯曲形态，即使冬季佩戴薄劳保手套操作也不会出现打滑、硌手的问题。在安装边界方面，这款工具不需要和设备做固定连接，属于手持类辅助工装，存放时仅需在工具架上预留直径35mm的插放位即可，不需要额外的安装固定结构，适配所有采用ISO20主轴、ER20夹头的加工设备，不管是皮带传动主轴还是直联主轴，只要主轴端面的定位尺寸符合ISO20标准，都可以使用这款工具完成换刀作业。工具内部的联动结构采用销轴连接，销轴做了耐磨处理，长期使用后的间隙量控制在0.02mm以内，不会因为间隙过大导致操作时出现空程，影响操作手感。夹头配合端的齿形和标准ER20螺母的外齿完全匹配，齿侧间隙控制在合理范围，拧动时不会出现冲击，保证传力均匀，避免局部应力过大导致螺母齿形崩损。
