伸缩式收放执行机构结构设计方案

　　该伸缩收放执行机构的设计，最初面向模型制作场景下的可动部件收放需求，在航模、比例模型车、动态仿真装置的结构搭建中，这类机构需要在有限的安装空间内完成部件的伸出与收回动作，同时保证动作过程的平顺性与到位后的定位稳定性，避免模型运动过程中出现部件晃动、卡滞甚至脱落的问题。从实际应用场景来看，这类结构也可拓展至小型自动化设备的末端执行组件、检测设备的探头伸缩单元等场景，只要安装空间受限、需要完成直线往复带角度微调的收放动作，都可以参考该结构的设计逻辑进行适配调整。

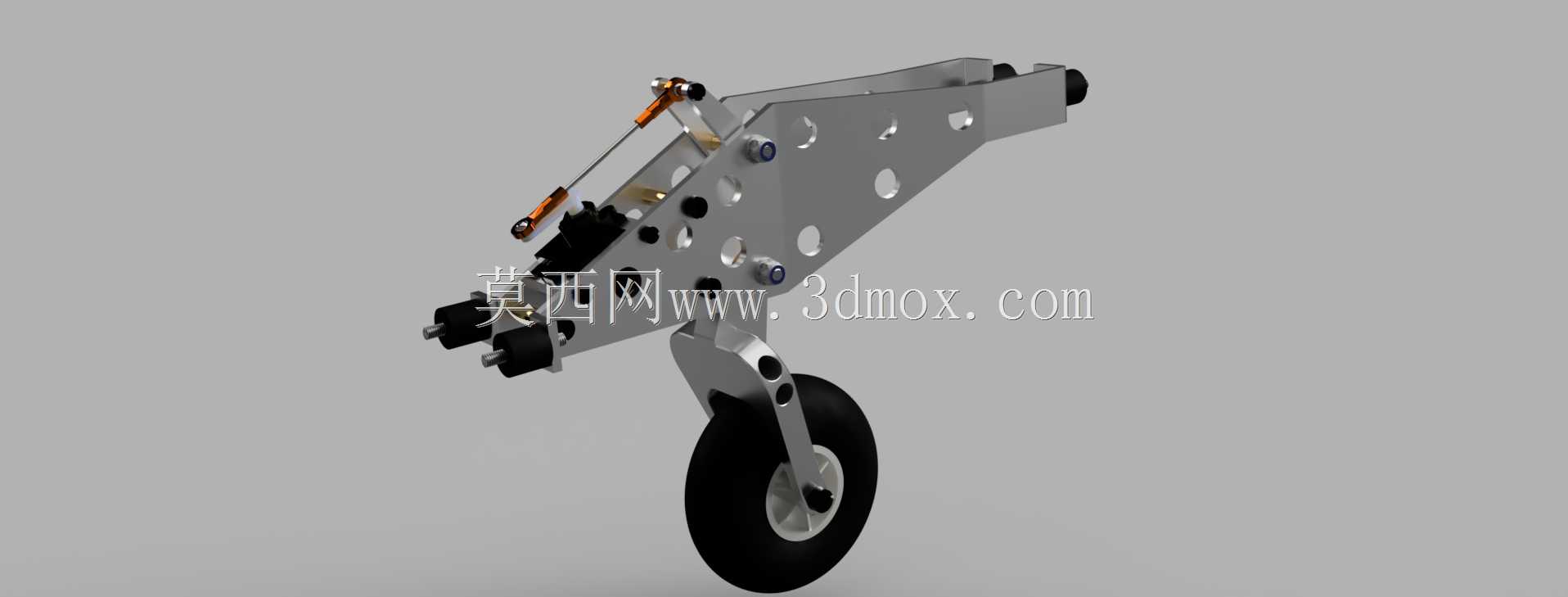

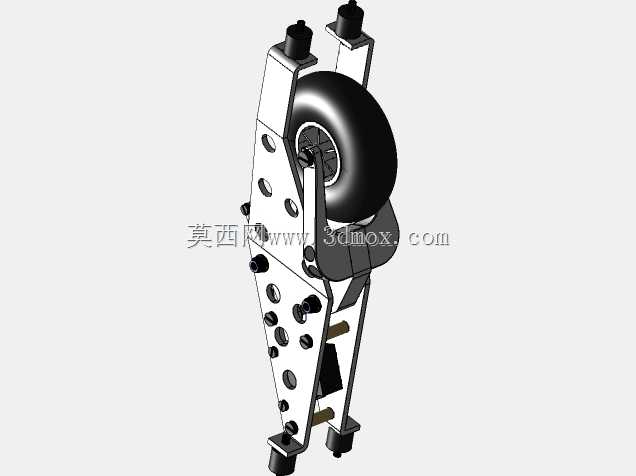

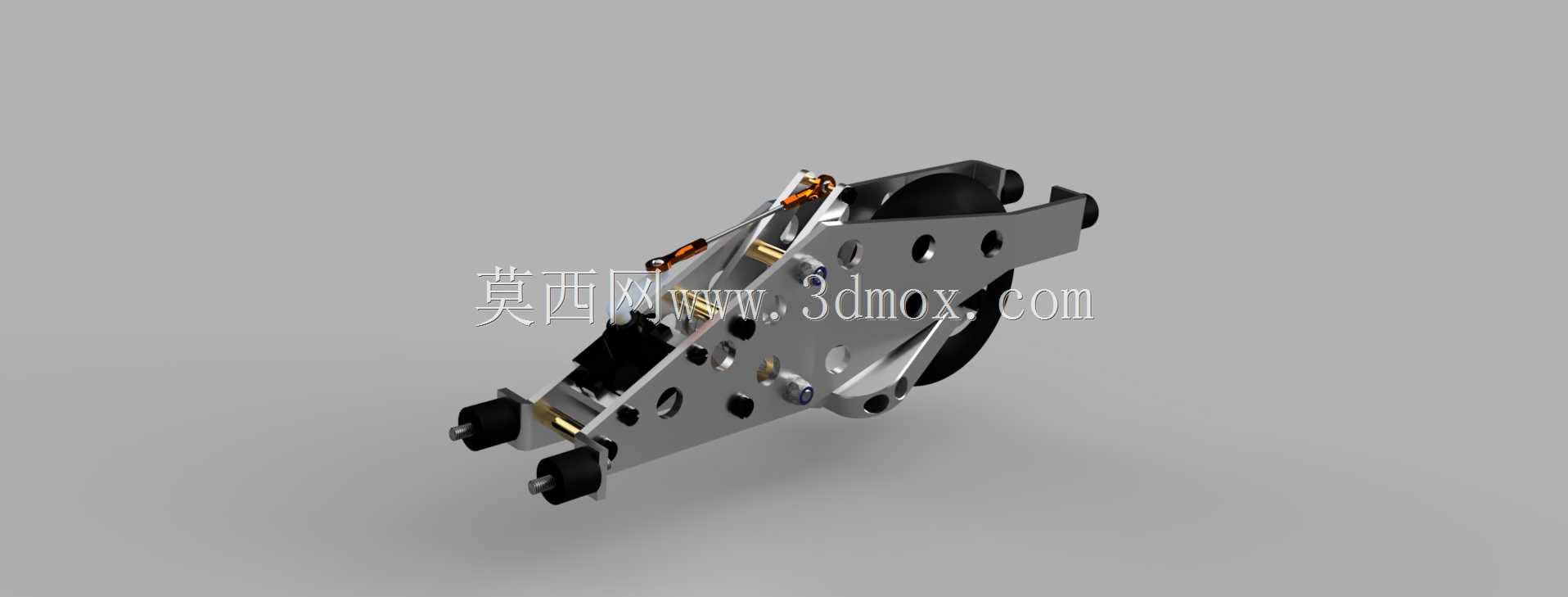

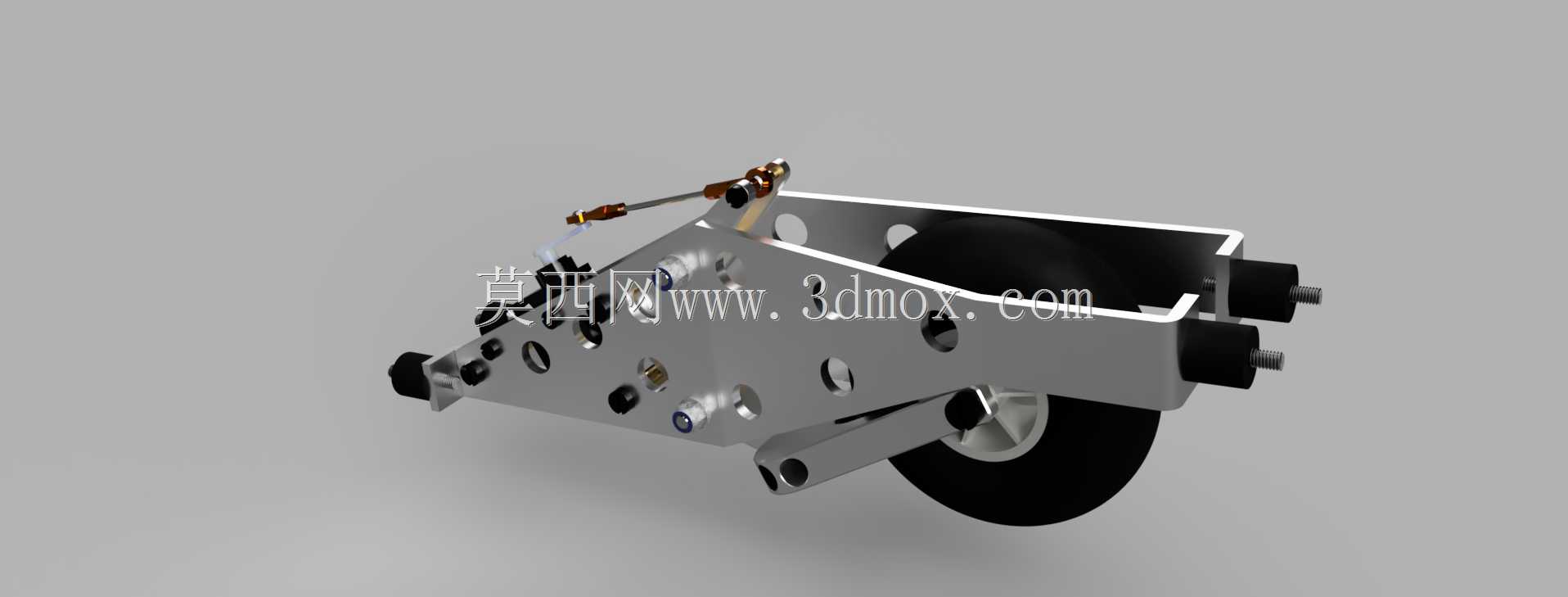

　　从功能特性上看，该机构采用双侧板支撑的框架式主体结构，两块平行的金属安装板作为整个机构的承载基体，所有传动、导向、限位部件都集成在两块侧板之间，既保证了整体结构的刚性，又最大程度压缩了机构的横向安装尺寸，适配狭窄安装位的布置需求。机构的动力传递路径上集成了弹性复位组件与铰接式连杆结构，动作过程中，连杆带动末端的安装座沿预设轨迹完成收放，弹性部件既可以提供动作过程中的辅助助力，也能在收回到位后提供持续的预紧力，避免机构受振动影响出现自行脱出的问题。末端的安装座预留了标准的安装孔位，可以根据实际使用需求搭载滚轮、检测探头、夹持端头或者其他功能附件，不需要对主体结构进行二次加工即可完成功能拓展。

　　设计思路上，该结构没有采用复杂的齿轮齿条或者丝杠传动方案，而是选用了铰接连杆加弹性辅助的纯机械结构，一方面大幅降低了零件加工的难度与装配复杂度，普通的机加工甚至3D打印方式都可以完成零件制作，适合小批量定制或者个人模型制作场景使用；另一方面，纯机械结构的可靠性更高，不需要额外布置电机、驱动器等电控部件，仅依靠外力触发或者简单的拉线驱动即可完成动作，在模型场景下可以大幅降低整体重量与布线难度。结构上的所有铰接点都采用了销轴加衬套的设计思路，减少动作过程中的摩擦阻力，长期反复动作也不会出现明显的磨损旷量，延长机构的使用寿命。

　　关于安装边界与外形尺寸，该机构整体呈狭长型布局，主体框架的宽度控制在极小范围内，安装时仅需要在安装基体上预留对应侧板的固定孔位，将两块侧板通过螺栓固定在基体上即可完成安装，不需要额外设计复杂的安装支座。机构的动作行程经过精准核算，伸出状态下末端安装座的伸出量可以满足常规功能部件的布置需求，收回状态下整个机构可以完全收纳进预设的腔体内，不会突出基体表面影响整体外观。需要注意的是，安装时要保证两侧侧板的平行度误差控制在允许范围内，否则会导致连杆动作卡滞，弹性部件的预紧力需要根据实际搭载的端头重量进行调整，预紧力过大会导致伸出动作阻力过大，预紧力过小则会出现收回后锁止不牢的问题。另外，机构上预留的多个镂空孔位并非单纯为了减重，部分孔位是铰接销轴的安装位，部分是装配工艺孔，加工时需要保证孔位的同轴度，避免装配后出现运动干涉。在实际选型适配时，如果用于负载更大的工业场景，可以将侧板材质从轻质铝合金更换为钢材，同时加大铰接销轴的直径，提升整体的负载能力，对应的弹性部件也可以更换为刚度更高的弹簧，保证大负载下的动作可靠性。
