单筏底弯压机结构设计方案展示

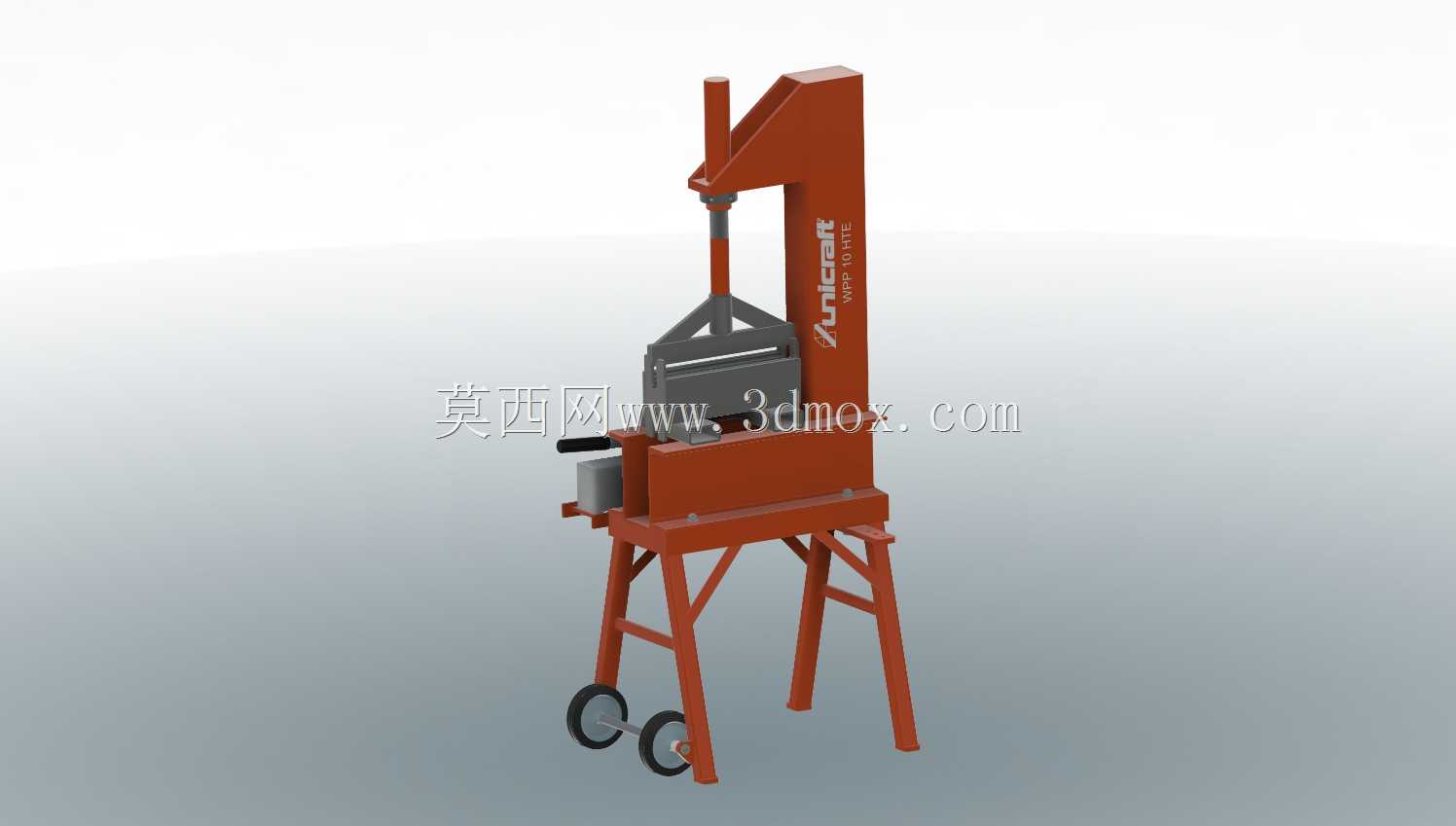

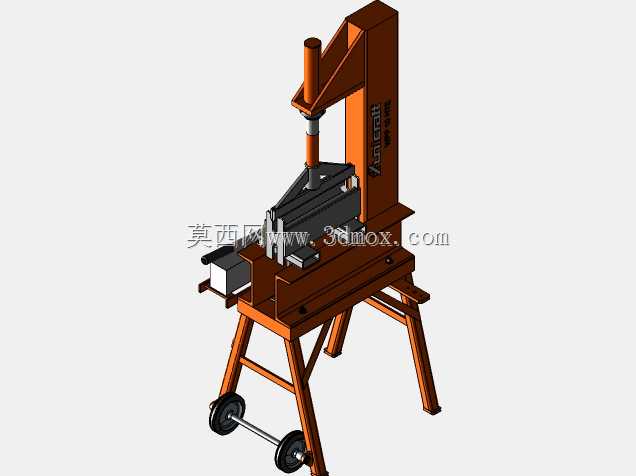

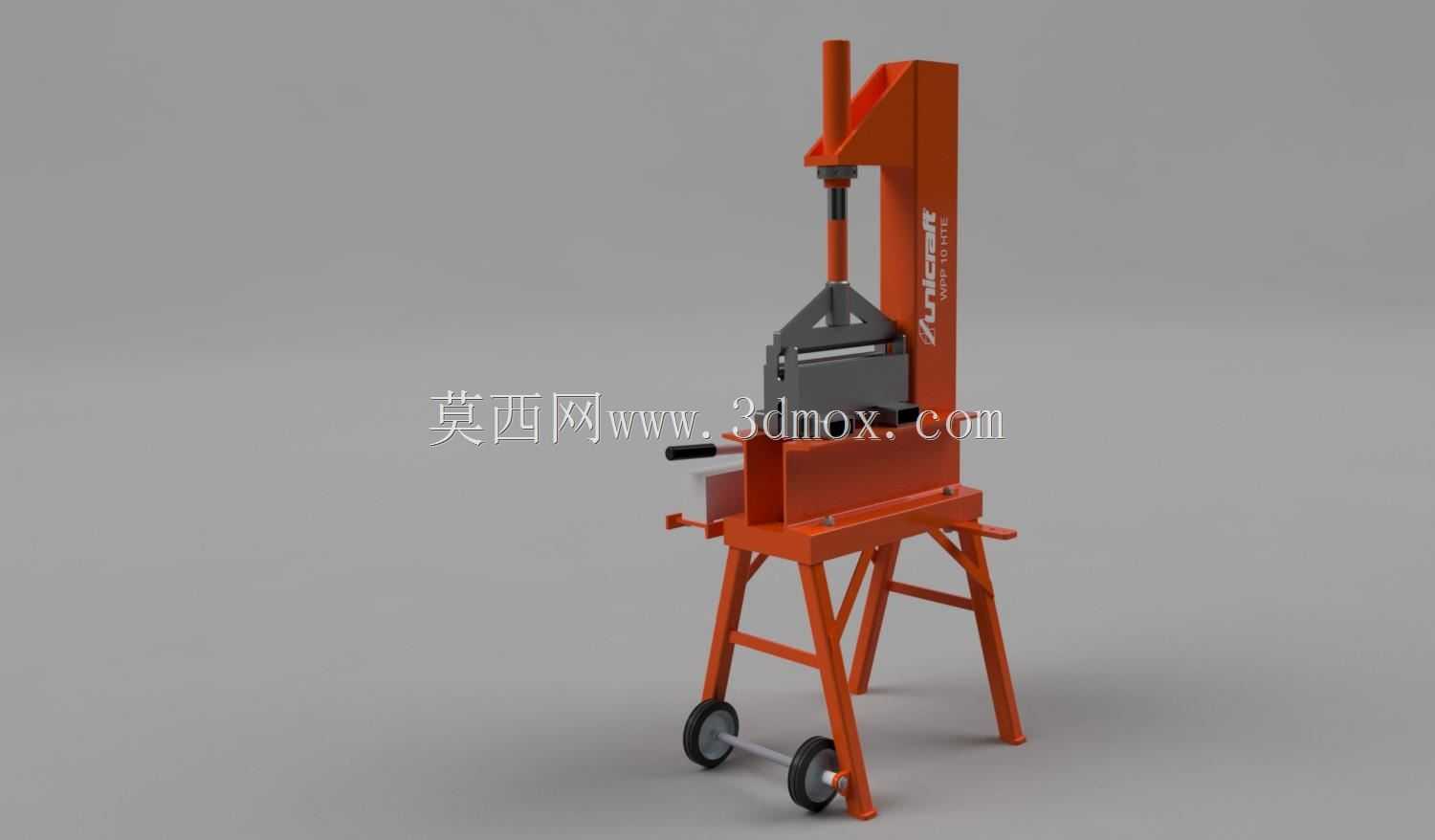

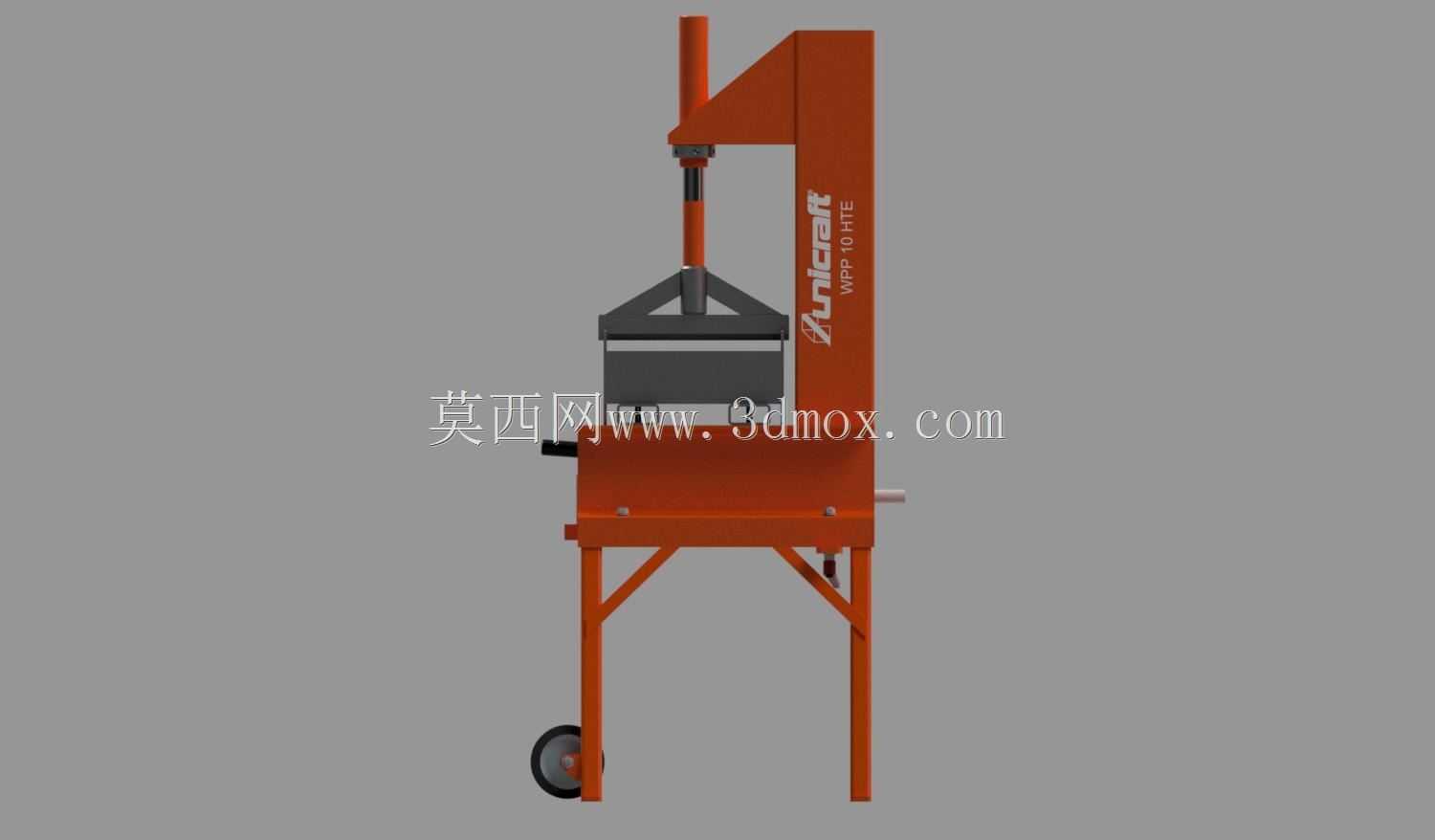

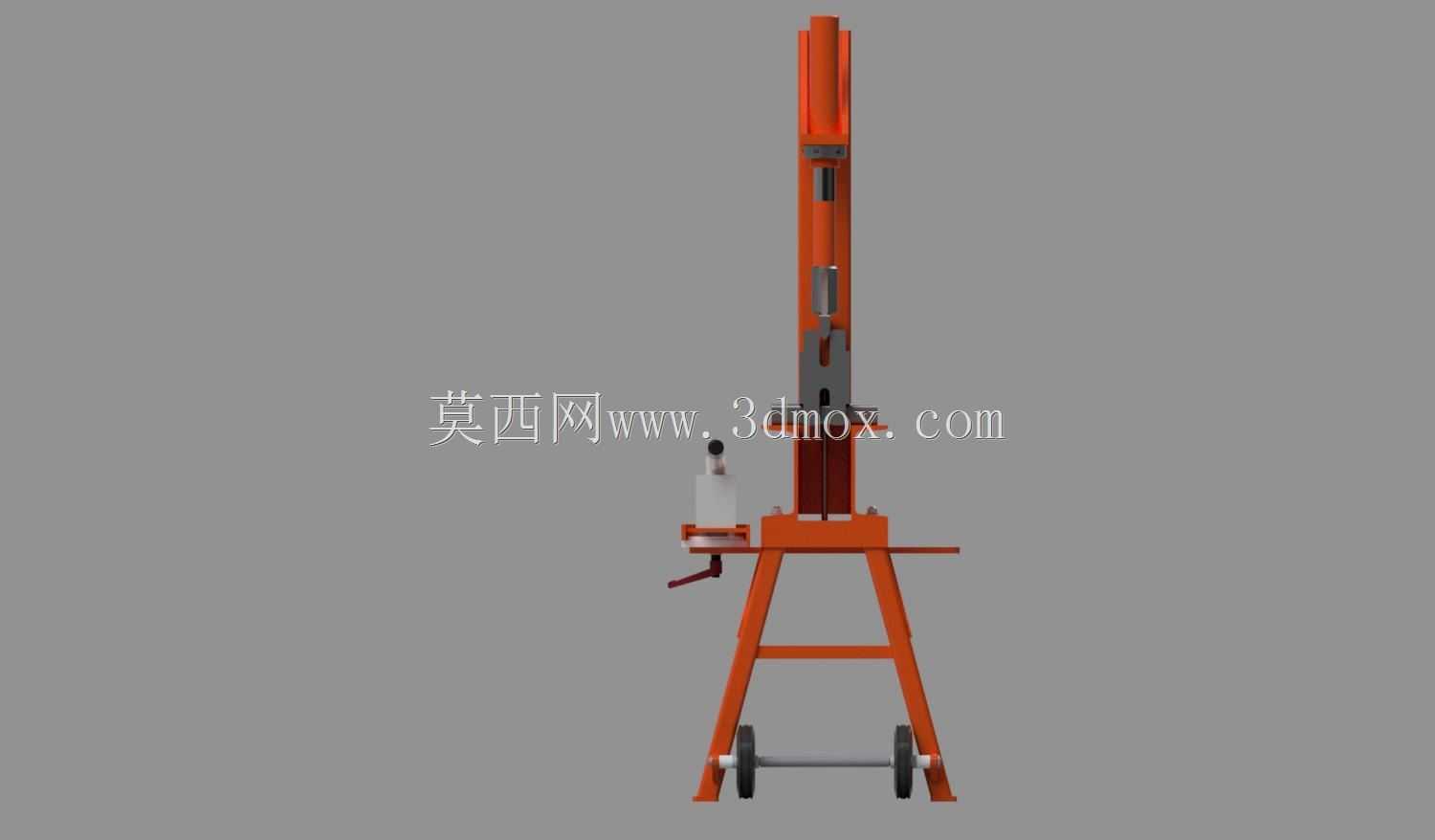

　　该设备属于小型落地式折弯压力装备，主要面向钣金维修、小型金属构件加工、五金制品作坊及实训教学场景，可对窄幅薄板进行底部折弯、跌落弯折成型作业，在农机修配、箱体构件制作、小型支架折弯工序中能够替代大型折弯机完成小批量、多批次的简易弯折任务。整机采用C型开式机身布局，立式主缸沿机身立柱内侧竖直布置，压头下方设置折弯工装位，操作人员可从机身正面完成工件取放、对位与压制作业。机身主体采用型钢焊接框架结构，上部为液压缸安装腔体，中部预留压头导向与工装安装空间，下部为四条支腿构成的支撑结构，其中一侧支腿装配两个行走脚轮，另一侧为固定支撑脚，转移时翘起固定端即可推行，就位后固定端落地保证压制过程的整机稳定性。从功能实现来看，

　　该设备的核心执行逻辑为液压缸提供直线下压力，通过压头将动力传递至折弯模具，对置于下模工位的板材施加弯矩，使其沿折弯线产生塑性变形。设备标称可加工宽度325mm以内的板材，适配材料最大厚度5mm，公称压制力可达10吨，这一参数边界决定了其仅适用于普通低碳钢、铝板等常规钣金材料的冷弯作业，不可用于厚板、高强度钢或超出幅宽的工件加工。在结构设计层面，C型开口的深度与高度直接决定工件的通过边界与折弯操作空间，建模过程中需重点校核立柱在偏载工况下的开口变形量，若刚度过小，压制时立柱张口会导致折弯角度不均、模具磨损加剧；因此机身立柱采用厚板拼焊的箱型截面，在液压缸安装座、压头导向区、机身与支腿连接节点处均设置加强筋板，

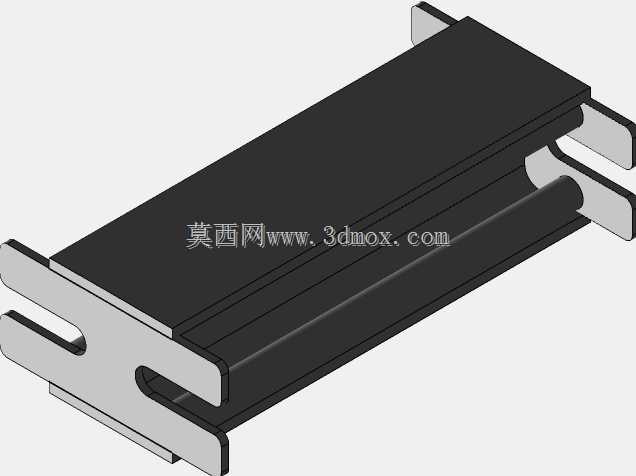

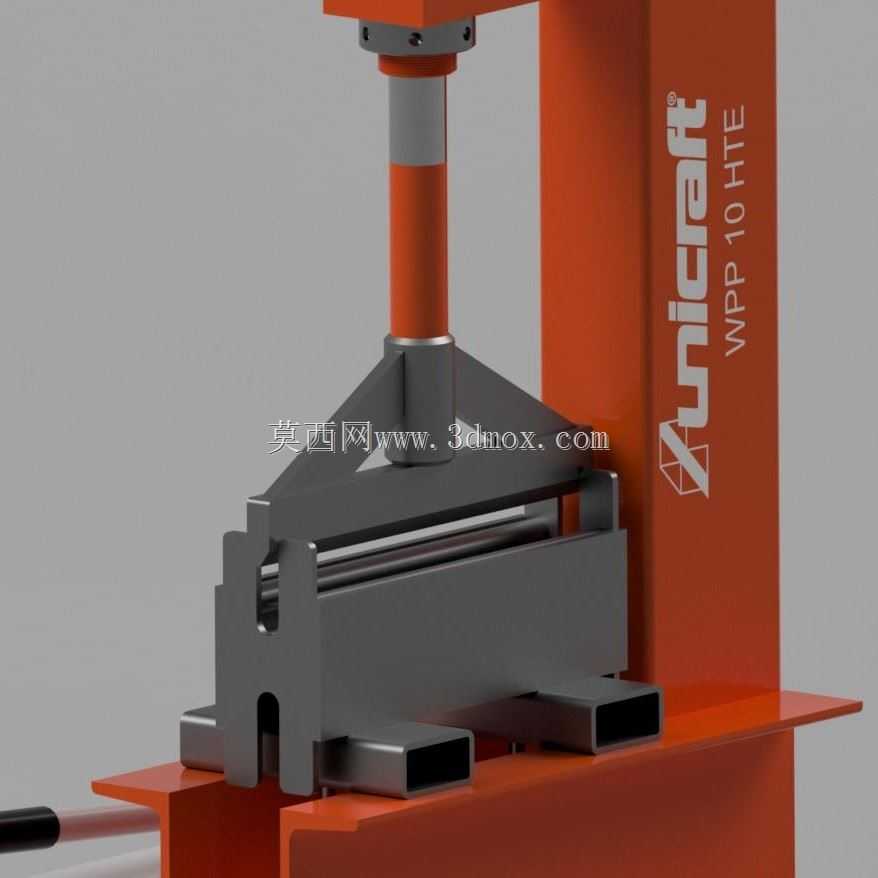

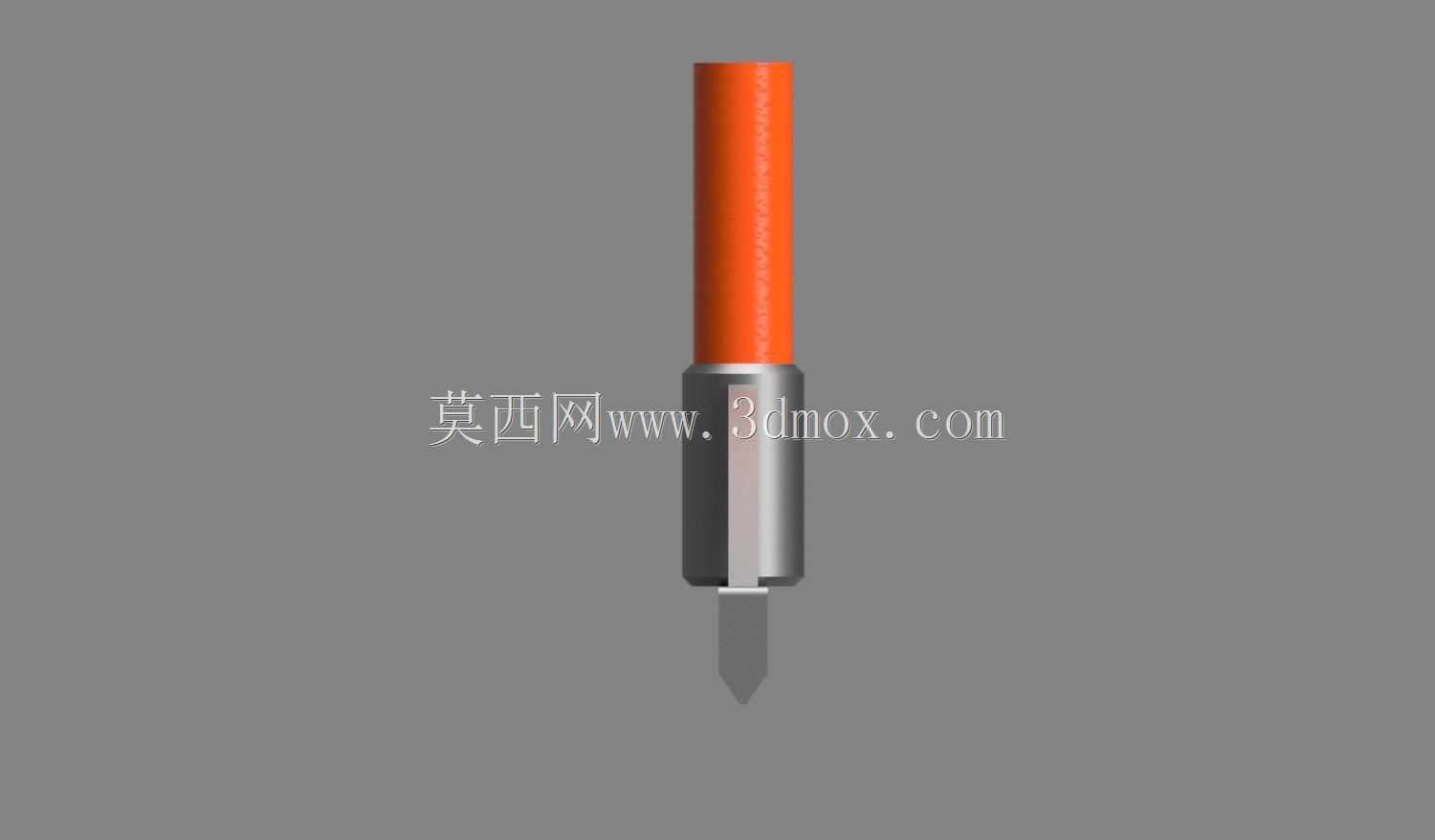

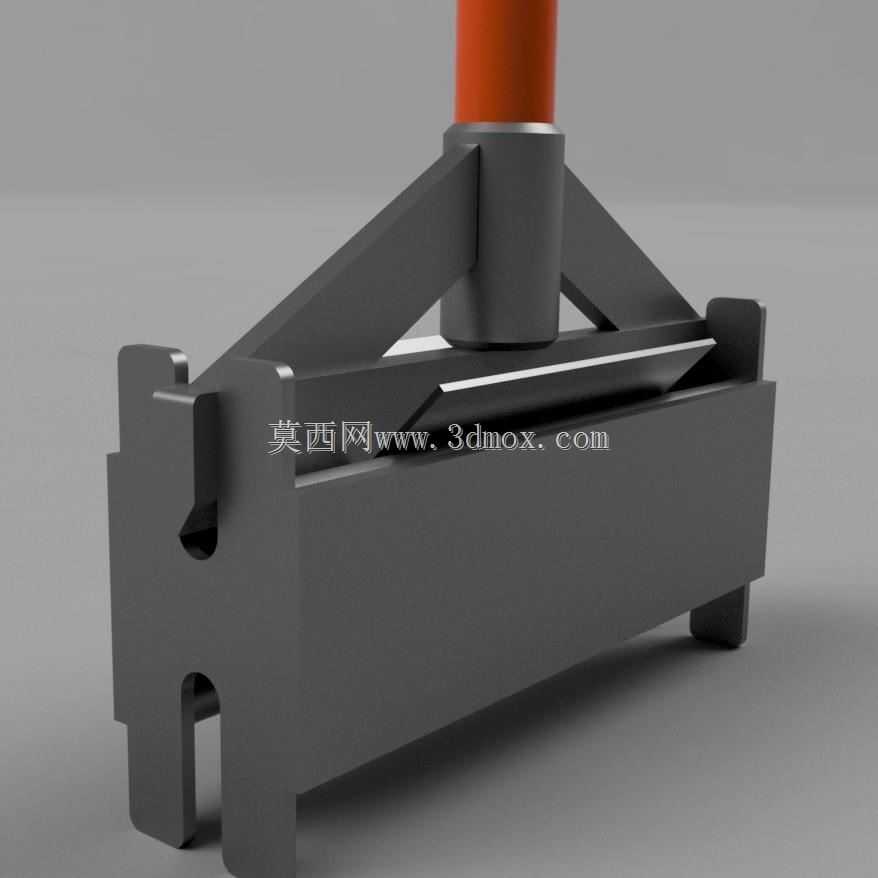

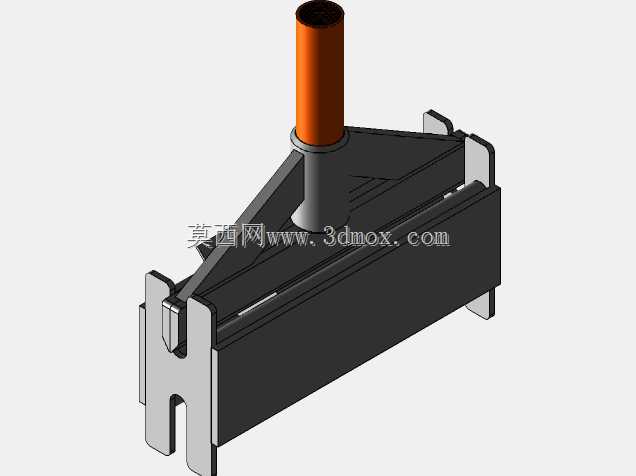

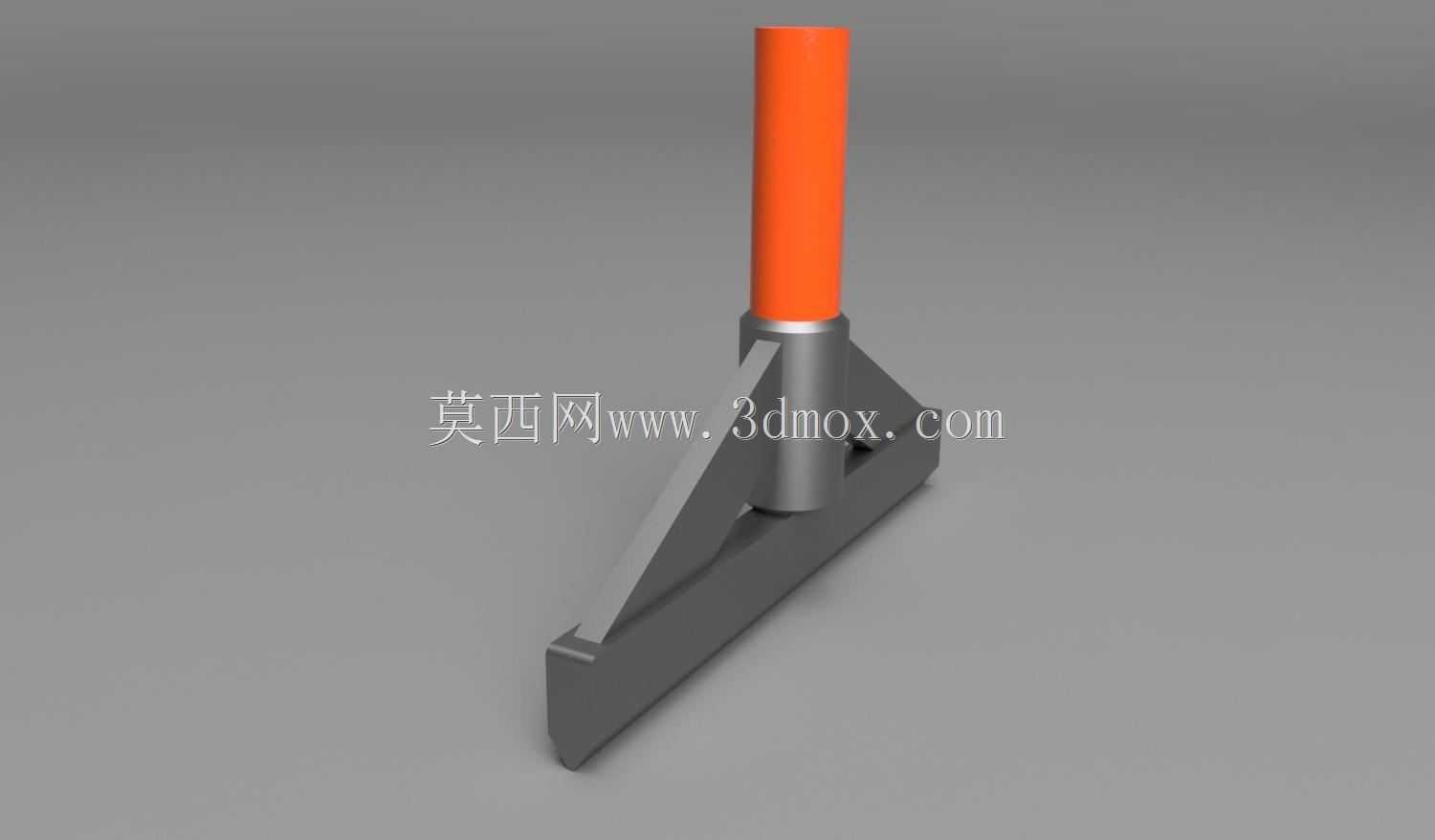

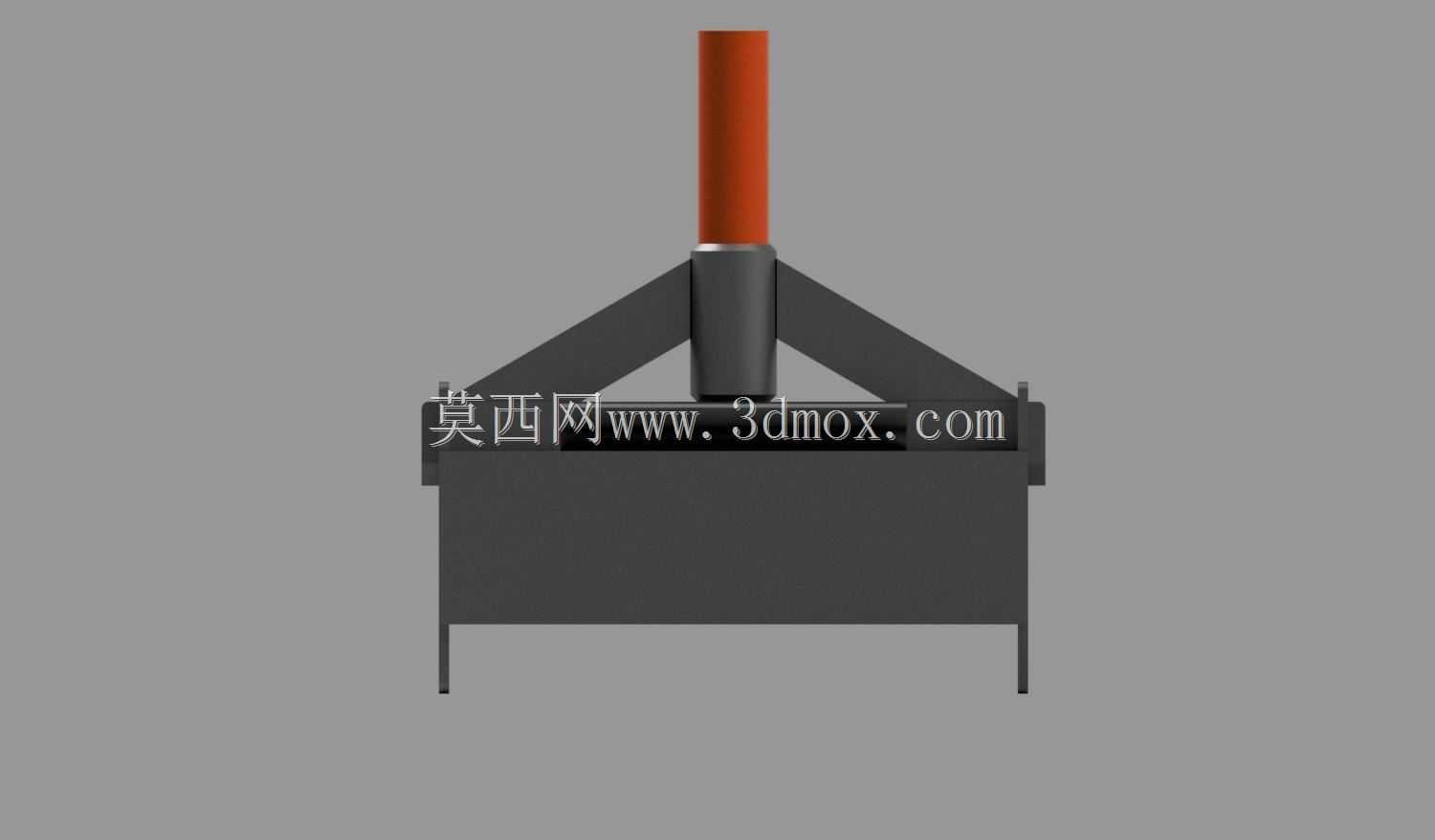

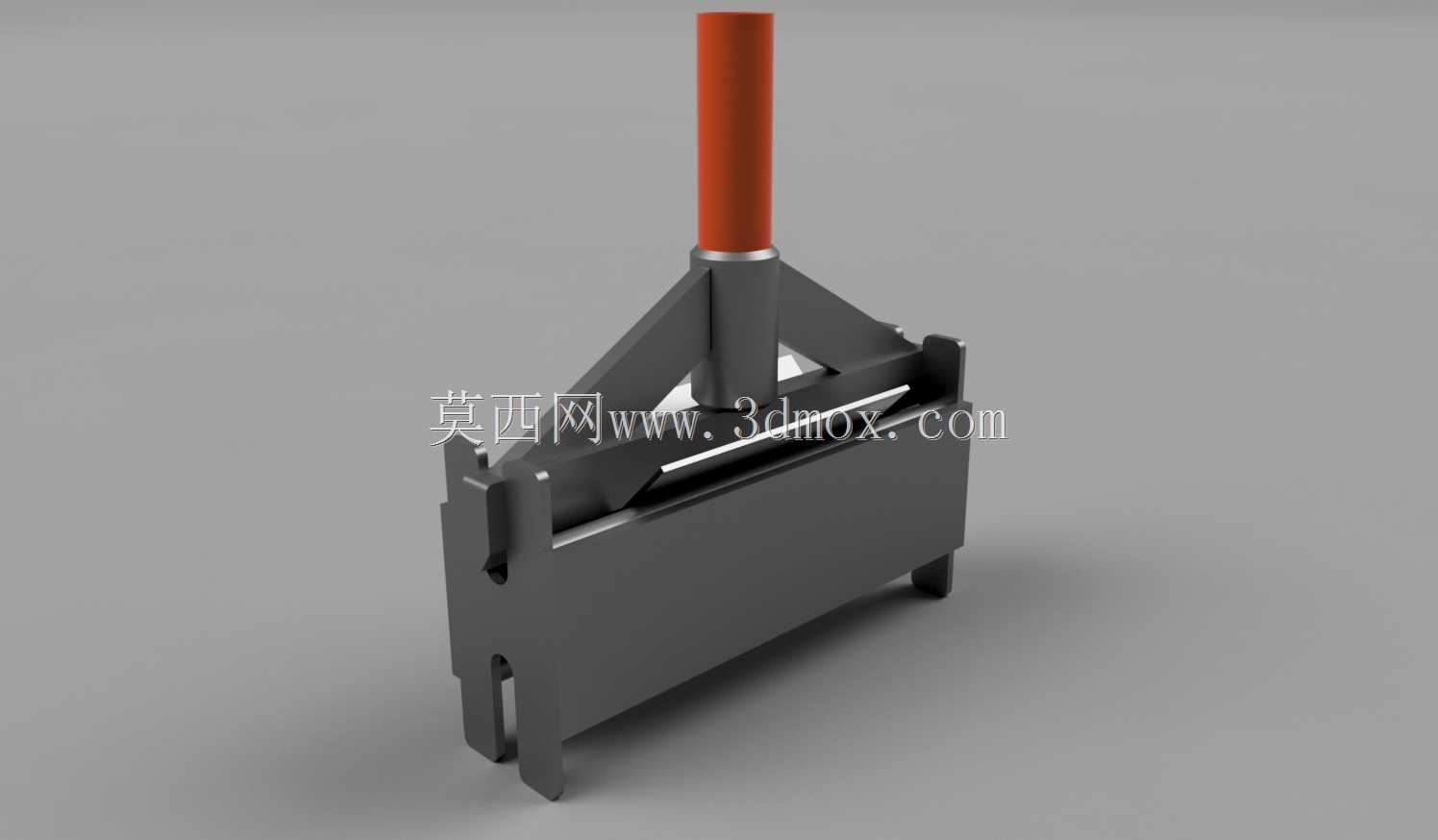

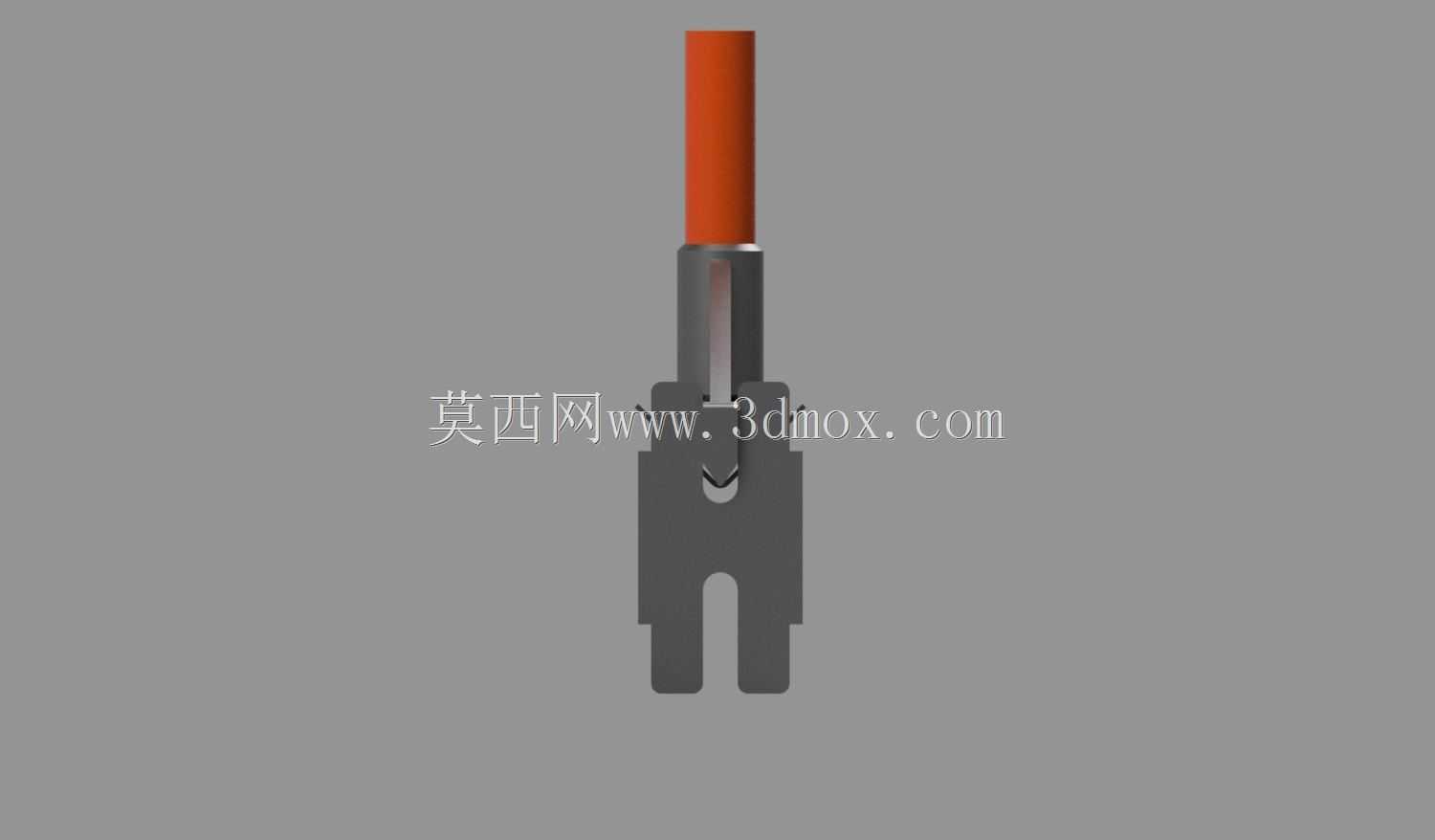

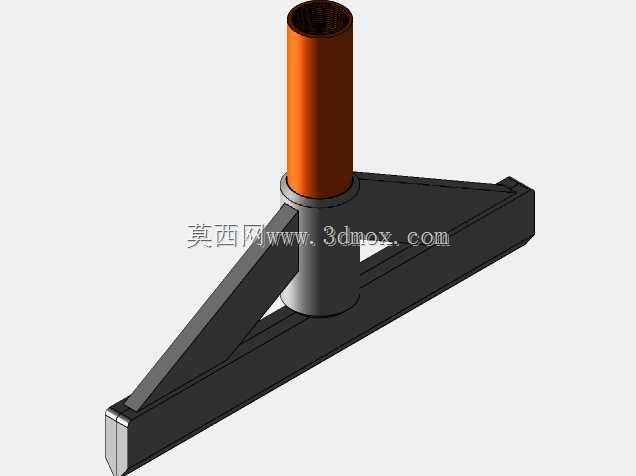

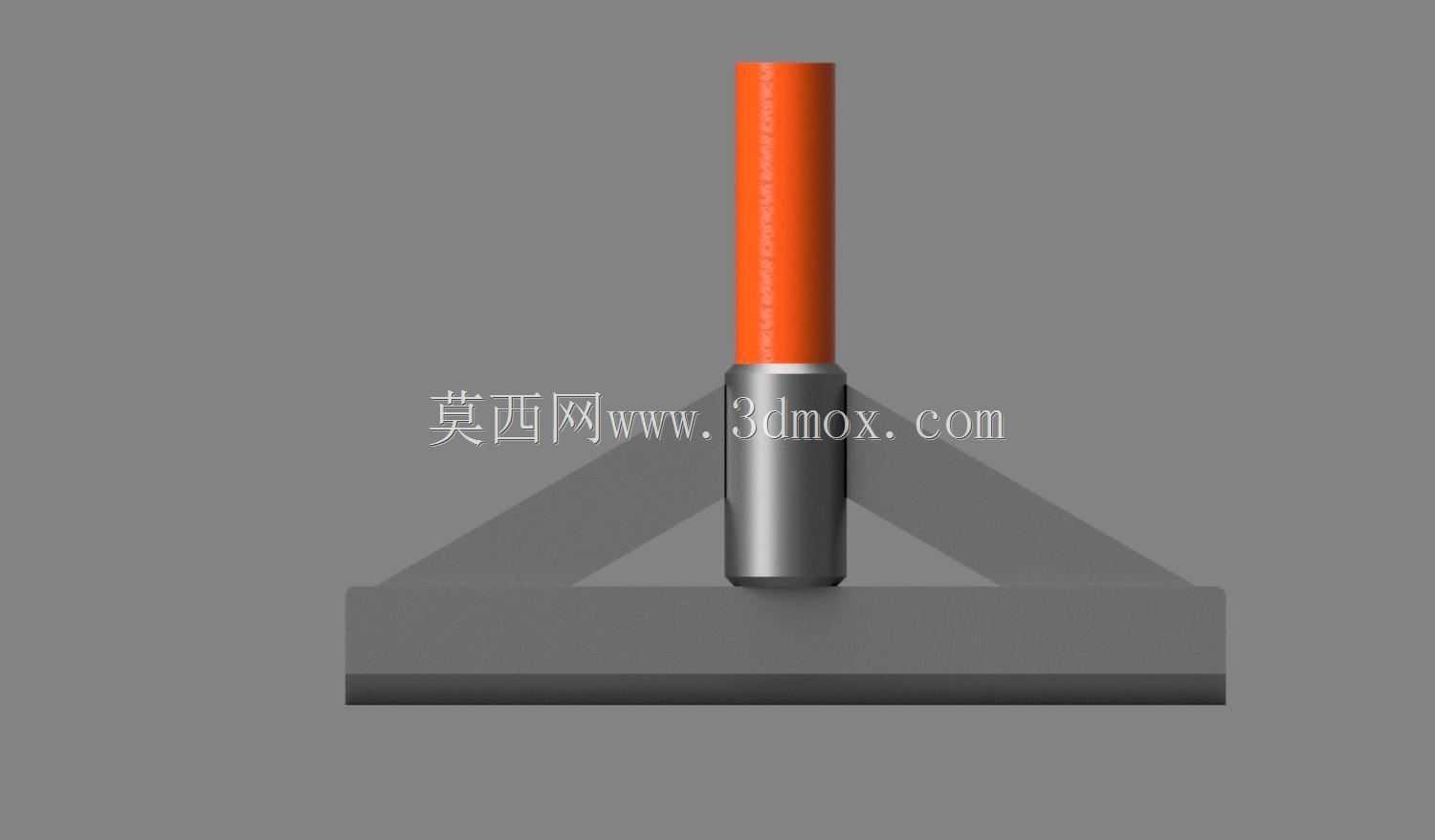

　　将应力集中控制在许用范围内。压头部分设置导向结构，与机身导轨配合，保证液压缸输出的压力垂直作用于工件，避免活塞杆受径向力造成密封件过早损坏。底部工装区采用可更换模座设计，可根据不同折弯半径、折弯形式更换对应上模与下模，拓展设备的加工适配范围。支腿部分采用向外倾斜的撑开式结构，增大支撑跨距，降低压制时整机倾覆风险；脚轮选型需兼顾移动灵活性与额定承载，单轮承载需满足整机重量与动载冲击要求，固定支撑端可设置可调垫铁，用于在不平整地面调平机身，保证压头与下模的平行度。液压系统布置在机身侧面的托架位置，包含手动控制阀、动力单元与连接管路，手动操作的设计降低了设备的电气配置要求，适合无固定气源、电源条件简单的作业现场，

　　操作人员通过手柄即可控制压头的下行、保压与回程，动作节奏可随工件对位情况灵活调整。在三维建模过程中，需同步验证运动包络边界：压头运行至全行程下限时，需保证模具合模空间符合折弯工艺要求，且不与机身下部结构发生干涉；压头回程至上限位时，需留出足够的工件取放空间。机身焊接件需预留焊后机加工余量，保证液压缸安装面、导轨面、模座安装面的平面度与垂直度要求；装配环节需先完成支腿与机身的连接紧固，再装配导轨与压头组件，最后安装液压缸并调试同轴度，避免活塞杆别劲。该设备的安装边界无需专门的大型设备基础，放置于平整硬化地面即可投入使用，机身占地尺寸随支腿跨距确定，作业区前方需预留操作人员站位与工件上下料空间，侧面预留液压站维护与脚轮操作空间。日常使用中，需定期检查导轨润滑情况、液压油液位与管路密封状态，长期满载作业后需复检机身连接螺栓预紧力与模具磨损情况，以此保障折弯精度与作业安全。
