弯曲型工程塑料拖链结构设计

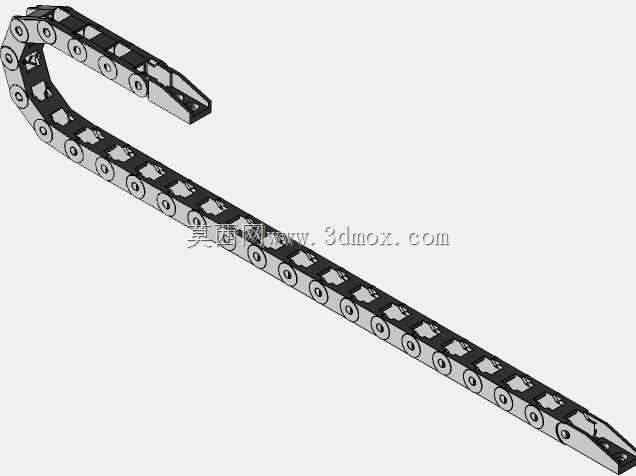

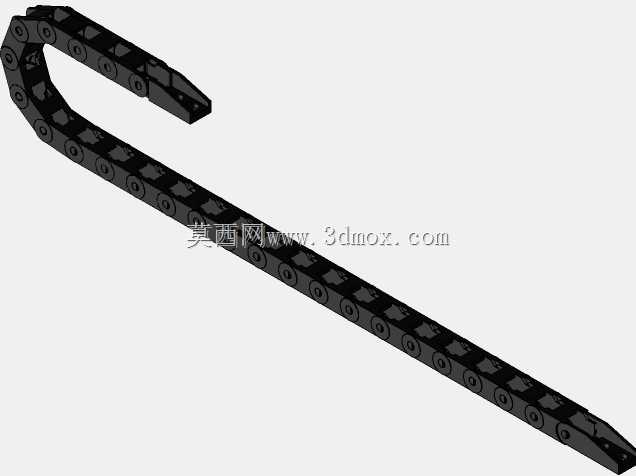

　　该拖链模型呈现的是一种用于往复运动场合的线缆防护装置，整体由多节链节串联而成，能够在规定弯曲半径内灵活弯折，同时保持内部走线空间连续。链体外形细长，端部带有连接接口，可分别固定在设备的固定侧与运动侧，适用于机床工作台、自动化滑台、机械手行走轴等需要随动敷设电缆、油管或气管的位置。

　　从实际使用角度看，这类部件的核心作用不是传递动力，而是约束和保护随设备运动的柔性管线。设备运行时，拖链随移动部件同步弯曲、伸展，避免线缆直接拖地、拉扯、摩擦或与周边结构发生干涉。相比自由悬挂布线，拖链能够把多根电缆、气管、冷却液管集中收纳，使运动路径明确，走线整齐，也便于后期维护时区分管线功能。

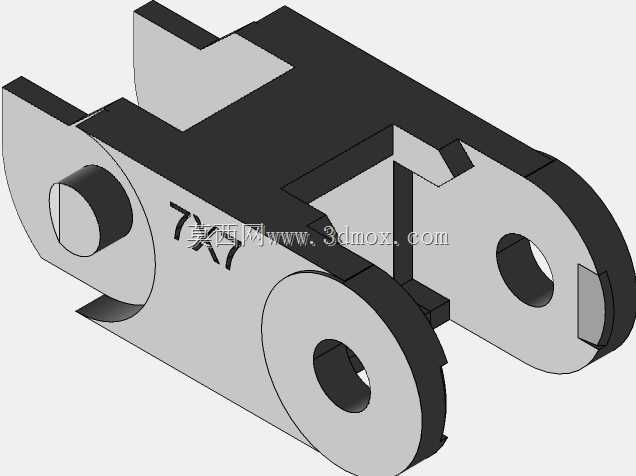

　　模型中的链节采用对称式单元结构，相邻链节通过销轴或铰接结构连接，每节之间保留一定转角范围。多节累积后，整体可形成平滑弧形弯曲区，而不是单处锐角弯折。这种设计思路直接服务于电缆的最小弯曲半径要求：若弯折半径过小，电缆芯线、屏蔽层或外护套容易产生疲劳损伤；拖链通过限定每节转角，使整链弯曲半径稳定在允许范围内，从而延长管线使用寿命。

　　链体侧面可见连续的铰接孔位和加强轮廓，说明设计中同时考虑了柔性与刚性。完全柔软的结构无法在高速往复运动中保持形状，容易出现侧向摆动、塌腰或翘起；而刚度过高又会增加弯曲阻力和驱动负载。因此每节链板通常在保证可转动的前提下设置加强筋或加厚区域，使拖链在水平悬空段具备一定承载能力，在弯曲段又能顺畅回转。

　　该模型的长条形布置适合中长行程设备。安装时需要关注几个边界条件：一是拖链的固定端应尽量布置在行程中点附近，以减少所需链长和悬空距离；二是运动端安装面要与拖链纵向中心线保持平行，避免运行中产生侧向偏载；三是弯曲段下方需预留足够回转空间，空间高度应大于拖链弯曲外径，周边不得有螺钉、板边等突出物刮擦链体。

　　对于水平敷设场景，拖链上侧通常为运动段，下侧为回程段或支撑段。当行程较长时，需要配合支撑槽、导向槽或滚轮装置，防止拖链因自重和内部管线重量而下垂、侧弯。若用于垂直或倾斜安装，则端部固定强度更加关键，链节连接处和安装板要承受链体及线缆的累积载荷，必要时需选用加宽、加高或加强型系列。

　　内部隔腔也是这类结构设计的重点。实际工程中，电缆、气管、水管不应随意混放堆叠，否则运动中相互摩擦会造成外皮磨损，粗管也可能挤压细电缆。合理做法是按管径、线缆类型分层分隔，电力电缆、信号电缆、流体管路分别布置，并在隔片间留出活动余量。模型虽然未展开内部细节，但其封闭链身和连续内腔已经体现了这种集成布线思路。

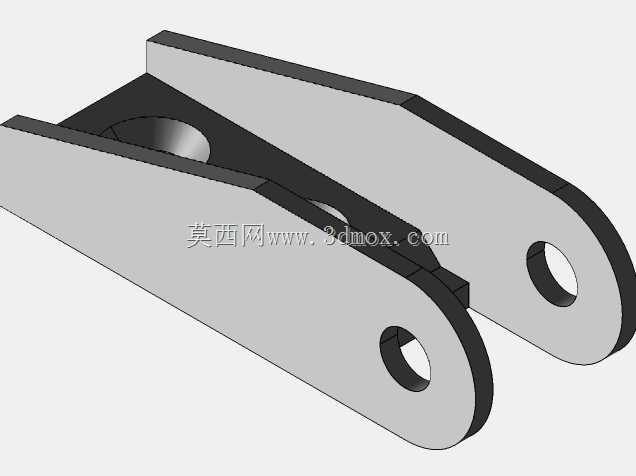

　　端部接头的设计决定了拖链与设备的连接效率。模型两端结构较链身更厚实，通常用于安装固定接头或转接板。接头孔位需要与设备安装面匹配，安装面应平整，螺栓紧固后不能使首节链板产生强制扭曲。若端部对中不良，拖链在往返过程中会出现周期性别劲，轻则加快销轴磨损，重则导致链节开裂或脱落。

　　从材料应用角度看，这类拖链常采用工程塑料制造，因为它具备自润滑、重量轻、耐腐蚀和噪声较低的特点。在干摩擦、切削液飞溅或油污环境中，塑料链节比钢制拖链更易维护，也不会因锈蚀而卡滞。但在高温、焊接飞溅或重载切屑冲刷的场合，则需要重新评估材料和防护形式。该模型所表达的轻量化、分段铰接结构，正是常规自动化设备中最常见的塑料拖链形态。

　　在三维建模时，这类零件不能只画外观轮廓，还必须准确表达链节间距、铰接中心、弯曲半径、端部安装孔和整体外宽外高。因为这些尺寸直接影响设备布局：拖链外宽决定走线槽宽度，弯曲半径决定设备底座预留空间，链节高度决定与上方护罩的安全距离。若在装配阶段才发现干涉，往往需要返工支架、调整行程或重新选型，成本较高。

　　总体来看，该模型适合用于设备布局校验、运动模拟和安装空间确认。它所代表的拖链虽然属于辅助部件，却直接关系到自动化设备的管线寿命和运行稳定性。结构设计人员在选用时，应结合行程长度、移动速度、管线数量、管径重量和安装方向综合判断，而不是仅凭外观长度进行估算。
