带表式快速夹紧定位工装夹具结构

　　这套结构的核心并不是单纯把工件夹住，而是把“定位、夹紧、位移反馈”放在同一个紧凑基座上完成。现场常见的矛盾是：操作员用普通台虎钳装夹后，还要另外拿百分表找正或测量重复定位变化，表架吸在设备护罩或工作台上时容易被切削液、振动和手臂碰动，测量基准每次都在漂移。该结构把表座直接做进夹具体内，使表盘、测头和夹紧螺杆处于同一条装配关系链上，读数所反映的就是工件相对夹具定位面的真实位置，而不是外部表架的相对晃动。

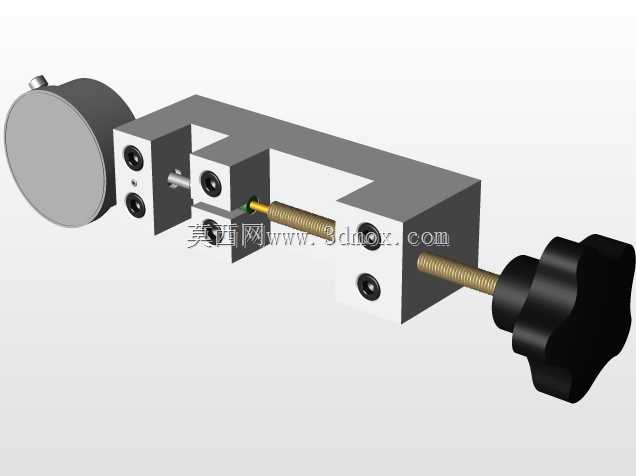

　　从使用场景看，它更适合小尺寸零件的首件比对、工序间抽检、夹具重复安装确认，以及在钻床、磨床、小型铣工位上做轻载定位。左侧圆盘表为典型接触式指示表，测杆沿水平方向伸入定位块孔内；当工件推入或被顶靠时，测头微量位移会转化为指针偏转，操作者可以据此判断工件是否到位、夹紧后是否发生退让，以及重复装夹的离散程度。这种设计对薄壁件、磨削件或已加工面尤其有价值，因为夹紧力不必靠手感反复试探，表针变化能直接提示是否过压或未贴实。

　　基座采用C形或说槽形悬臂布置，目的是在有限空间里同时容纳固定钳口、活动压块和螺杆组件。上下面保留了明显的安装孔位，可直接穿过内六角螺钉固定在机床工作台上，或转接至平板、托板上。中间开口形成装卸通道，工件可以从前方放入，不必从螺杆端部整套穿入，换件时间更短。固定侧设置两个定位孔/销孔区域，用于嵌入定位销、调整垫或更换钳口片；这类接口在多品种小批量生产中很关键，同一基座只需更换局部接触块，就能适应不同外形零件。

　　右侧黑色星形旋钮连接传动螺杆，螺杆中段穿入活动压块，通过旋转把旋转运动转化为直线推进。旋钮外缘做成多瓣形，是为了在戴手套或手上有油时仍能传递足够扭矩，不需要额外扳手。压块与基座之间通过导向面约束，避免夹紧时随螺杆转动；前端接触区可根据需要加装铜垫、尼龙垫或淬硬钢片，以保护工件已加工表面。设计时需要控制螺杆轴线与定位面的平行度，否则长期使用后会出现压块偏载、工件翘起和表针重复性变差的问题。

　　百分表的安装并非简单外挂。表筒被左侧支架孔夹持，背后有锁紧螺钉，测杆轴线与螺杆轴线基本重合，这样夹紧力沿测量方向作用，力链最短，读数最直接。若表轴线偏离夹紧方向，工件在垂直方向的微小抬起不会被充分反映，容易造成“表上看着到位、实际没有贴平”的误判。测头前端宜采用硬质合金或淬火测头，以抵抗频繁接触造成的磨损；对于软质工件，则应增加测帽或转接测头，减少压痕。

　　从安装边界看，整体长度主要由表体直径、C形基座开口深度和手轮旋出长度决定。布置时要在右侧预留旋钮操作空间，左侧预留表盘读数空间，不能紧贴挡板或排屑罩。基座下方应保持平整，若工作台T形槽间距不匹配，可通过过渡板转接。由于表属于精密量具，安装位置应尽量远离切削液直冲区域和强振动源；若必须在加工设备上长期使用，可增加透明防护罩，但不能遮挡测杆运动和刻度盘。

　　结构设计上有几个容易被忽略的细节。其一，固定钳口与活动压块的夹持面应提出平行度和平面度要求，否则重复夹紧会把工件推向一侧。其二，螺杆与基座配合段要考虑耐磨，可设置铜套或钢套，避免铝合金基座直接磨损失稳。其三，C形开口在夹紧力作用下会产生弹性张开，若臂厚过薄，表针会随夹紧力变化出现非线性偏移，因此需要在轻量化与刚性之间取平衡。其四，百分表测头的行程有限，工件定位尺寸变化不能超出测杆有效范围，必要时应通过更换垫块把位移压缩到表盘可读区间内。

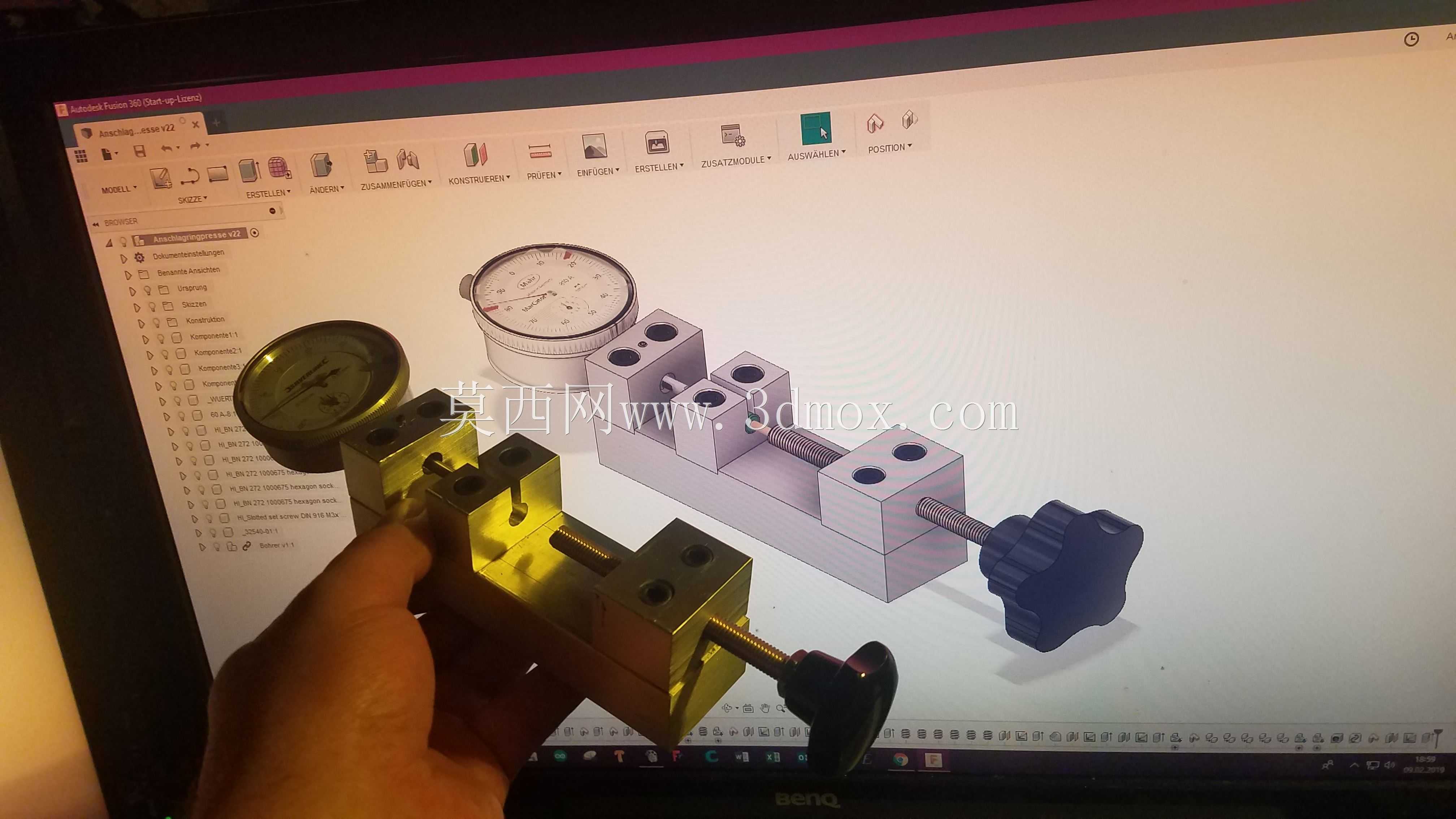

　　在实际选型中，这类工装并不适合重切削重载铣削，它的优势在于快速、直观、可重复。对于需要频繁换批、首件需要确认位置、或同一工位既要装夹又要监控尺寸的场合，这种把测量元件集成到夹具本体的思路能明显减少辅助时间。三维建模时应分别建立表体、夹持支架、基座、活动压块、螺杆、旋钮和紧固件，并按实际装配关系检查干涉：重点看旋钮旋至最外侧时压块是否仍在导向段内，测头缩回时表盘是否与支架干涉，以及工件放入后上下方向是否有足够取放空间。
