圆柱型直插式微型寻呼传感器结构

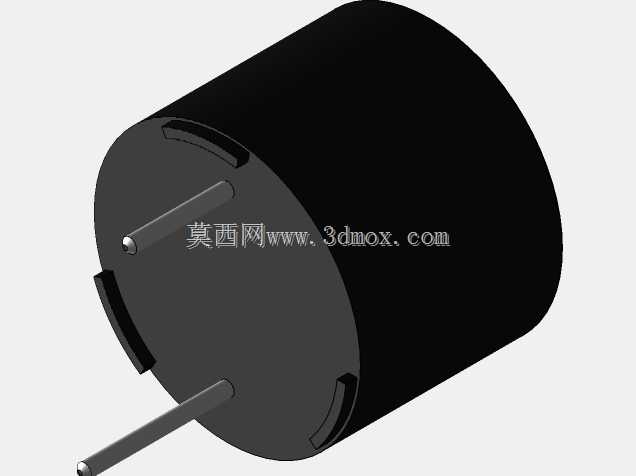

　　这款圆柱型直插式微型寻呼器件，在小型消费电子、便携通讯终端、嵌入式信号提示模块里有着非常广泛的适配空间。日常做结构堆叠时，这类器件最常被布置在主板边缘的信号触发工位，用来接收低频寻呼指令、输出对应电信号，或是配合主控完成短距离呼叫提示功能，很多老式便携寻呼终端、小型工位呼叫器、内嵌式身份识别节点里，都能见到同形态元件的应用。从结构设计逻辑来看，整体采用一体式圆柱黑壳作为主体防护结构，壳体侧壁做了均匀的壁厚过渡，没有多余的凸起特征，能最大限度压缩占用的平面空间，在PCB板上排布时，圆形轮廓相比方形元件更不容易和周边插接件产生边角干涉，对高密度贴装场景的兼容性更好。端面引出的两根平行直插引脚是核心的电气连接结构，引脚的伸出长度、

　　中心间距都按照常规板厚的插装焊接要求做了匹配，引脚根部和壳体衔接的位置做了局部限位凸台，插装时凸台可以贴合PCB板面，既能控制引脚插入深度，避免焊锡过多渗入壳体内部，也能在波峰焊过程中给器件提供辅助支撑，减少焊接偏移、浮高的问题。壳体端面上还设计了几处对称的卡位槽，这些槽位并非装饰结构，在自动化装配工序里，供料轨道的定位销可以卡入槽内，完成器件的角度校正，保证两根引脚精准对准PCB的插装孔，不需要额外增加视觉纠偏环节，能有效提升批量组装的效率。实际选型时，首先要确认的就是器件的安装边界：圆柱主体的外径决定了板面所需的最小圆形避让区域，排布时要给周边元件预留至少等同于引脚半径的安全间隙，避免焊接时连锡；

　　引脚的跨距要和PCB封装孔位严格对应，孔位直径要比引脚直径大0.1到0.2毫米，既方便插件，也能容纳焊接过程中的热胀冷缩应力。壳体的轴向总长度则要考虑整机内部的堆叠高度，尤其是在薄型便携设备里，要确认圆柱顶面不会和外壳内壁、电池组件发生挤压，防止壳体受压变形损伤内部感应电路。从功能特性上看，全封闭的圆柱壳体可以为内部的感应与信号处理电路提供基础的物理防护，隔绝日常使用中的灰尘、轻微潮气，直插式的连接方式相比贴片元件，机械连接强度更高，在存在轻微振动的使用场景下，不容易出现焊点脱落、接触不良的问题。做三维建模时，要重点还原几个关键配合特征：一是引脚的圆柱度与同轴度，两根引脚的平行度误差必须控制在合理范围内，否则会直接导致插件困难；

　　二是端面卡位槽的位置精度，槽位的角度偏差会直接影响自动化供料的成功率；三是壳体根部的限位凸台高度，凸台过高会导致器件焊接后离板间隙过大，过低则无法起到限位作用。这类器件的结构设计没有复杂的传动或运动部件，核心难点在于在极小的体积内平衡防护性能、装配工艺性与电气连接可靠性，很多新手建模时容易忽略引脚根部的过渡圆角，实际生产中直角过渡的引脚在弯折时很容易出现应力集中断裂，而合理的圆角设计可以大幅提升引脚的抗弯折能力。在不同的应用场景下，还可以基于这个基础结构做衍生调整，比如需要更高防护等级的工况，可以在壳体与端面的衔接处增加密封胶槽；需要贴片工艺的产线，则可以把直插引脚改成鸥翼型贴片引脚，适配回流焊工艺。整体结构紧凑、特征简洁，没有冗余的设计元素，每一处外形特征都对应着实际生产、装配、使用中的具体需求，是典型的以工艺适配和功能实现为核心导向的小型电子传感类元件结构。
