贴片式功率电感SDR0805结构设计

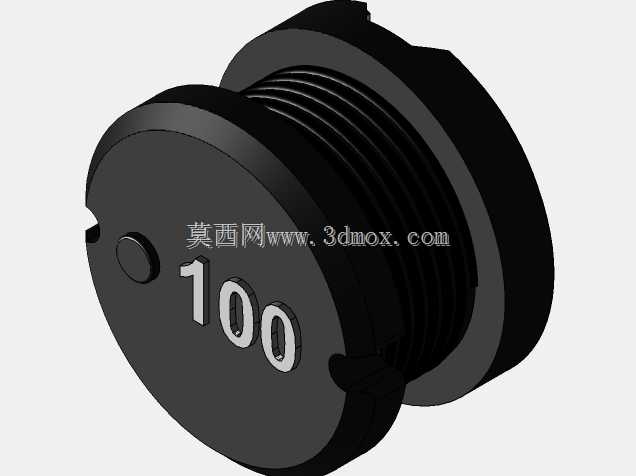

　　在消费电子、工业控制板卡以及电源管理模块的布局中，功率电感的选型与结构设计往往直接决定了DC-DC回路的纹波抑制能力与整机EMC表现。这款SDR0805-100ML属于典型的表贴式功率电感，其三维结构完整还原了磁芯、绕组以及端电极的装配关系，能够为PCB布局工程师提供精确的占位与高度参考。从外形上看，器件整体呈矮圆柱状，主体采用屏蔽式磁芯结构，这种封闭式磁路设计可以显著降低绕组向外辐射的杂散磁场，在板卡空间紧凑、模拟与数字电路混合布局的场景下，能够减少对周边敏感器件的磁场耦合干扰。本体正面丝印的100标识对应电感量参数，工程师在贴片生产与来料检验环节可通过该标识快速完成物料核对，避免错料风险。

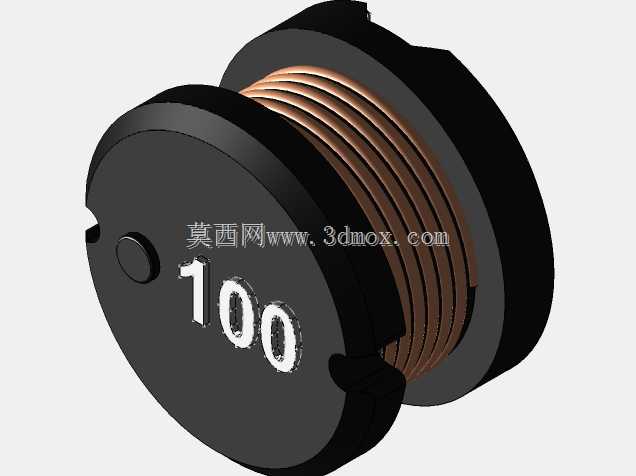

　　从实际用途出发，这类功率电感主要应用在buck、boost等开关电源拓扑中，承担储能与滤波的作用。在便携式设备、嵌入式主控板以及车载电子单元里，它需要在持续的高频开关电流下保持稳定的电感量，同时具备较低的直流电阻以减少导通损耗。模型所呈现的绕线方式为多层平绕结构，绕组被磁芯半包裹，端部通过焊接与底部的贴片电极相连，这种结构既保证了足够的载流截面积，也兼顾了自动化贴装所需的共面度要求。在设计思路上，该器件优先考虑了SMT产线的适配性：两侧端电极平整且具有明确的取料边界，圆盘状本体适合吸嘴抓取，圆柱轮廓在回流焊过程中受热均匀，能够降低立碑、偏移等焊接缺陷的概率。

　　尺寸与安装边界是结构工程师介入硬件设计时最关注的部分。该型号命名中的0805对应其常规封装尺寸规格，模型清晰给出了本体直径、总高度以及端电极的宽度与间距。在进行PCB封装建库时，需要依据这些三维边界预留合理的丝印外框与阻焊开窗，焊盘长度既要保证焊接浸润面积，又不能过度侵占相邻走线通道。由于器件具有一定的本体高度，在结构堆叠时，必须核对其与上方屏蔽罩、外壳筋位以及连接器之间的安全间隙，避免组装干涉。对于需要点胶加固的高振动工况，模型侧面的轮廓特征也为胶体流动路径提供了参考，可在布局时预留点胶空间，提升器件在振动环境下的固定可靠性。

　　从热设计角度观察，该电感的磁芯与绕组紧密贴合，端电极同时承担散热通道的作用。在大电流负载下，绕组产生的铜损与磁芯损耗转化为热量，一部分通过本体表面对流散出，另一部分经由端电极传导至PCB铜箔。因此，在结构设计阶段，模型可用于指导焊盘下方铺铜与过孔阵列的布置，通过增加铜皮面积来降低热阻。对于多颗电感并联或靠近功率MOSFET布置的电源区域，借助三维模型进行干涉检查与热空间评估，能够在样机投产前发现布局拥挤、散热通道受阻等问题。

　　此外，该模型对磁芯分模线、端部倒角以及电极镀层区域的还原，使其不仅适用于硬件结构评估，也可用于自动化产线的视觉检测程序开发。设备工程师可以依据三维轮廓设定光学检测的焦距与判定区域，对丝印清晰度、电极平整度以及本体破损进行算法校验。在整机装配仿真中，准确的电感外形还能帮助工程师模拟吸嘴取件、飞达送料以及回流焊传送过程中的姿态，提前识别因器件公差累积导致的卡料风险。整体而言，这类贴片功率电感的三维结构并不复杂，但其细节直接关系到电源性能、生产良率与长期可靠性，精确的模型为电子设备从原理图到量产落地的衔接提供了关键的结构依据。
