六针SMT模块化插座连接器结构设计

　　这款六针SMT模块化插座的设计，核心围绕表面贴装生产线的自动化装配需求展开，整体采用低剖面紧凑结构，在保证六针信号传输能力的前提下，将本体高度压缩到适配薄型电控板的空间范围内，避免在密集排布的传感采集板、工业控制IO板上出现元件干涉。从实际产线应用来看，这类插座大量部署在分布式传感节点的主板上，用来对接外接的信号采集线束，把光电传感器、接近开关传回的开关量、模拟量信号传递给主控电路，相比传统直插式插座，它不需要在PCB上预留过孔焊盘，能给板上其他走线留出更多布线空间，尤其适合多层板的高密度布局场景。

　　结构设计上，插座本体采用卡扣式模块化拼接思路，主体基座用耐高温尼龙材质成型，可耐受回流焊过程中的瞬时高温，不会出现炉后形变、针位偏移的问题。接触端子采用六针对称排布，接触面做镀金处理，降低接触电阻的同时提升抗腐蚀能力，额定通流能力可达1.5A，完全满足常规传感信号的传输要求。端子的贴装引脚做了弯折成型处理，贴装时能精准贴合PCB焊盘，焊锡熔融后可形成可靠的浸润焊点，同时引脚的力学结构可缓冲后续插拔线束带来的侧向应力，避免长期使用后焊点开裂失效。

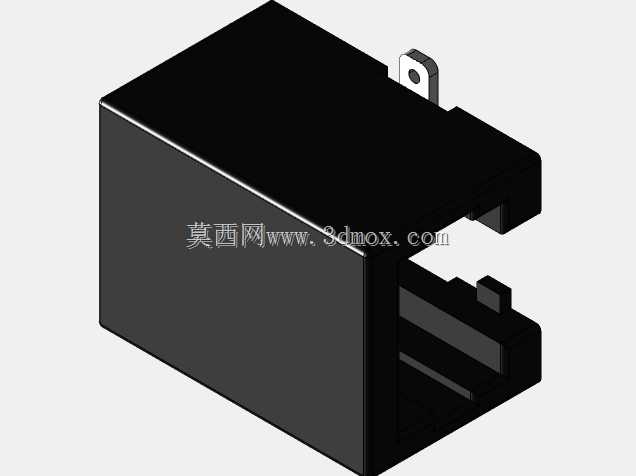

　　安装边界方面，插座整体为方块式基座，侧方预留了定位凸耳，凸耳上的定位孔可与PCB上的定位柱配合，在SMT贴片吸嘴取料、传送、回流焊全过程中保持位置精度，不会出现偏移。插座的插接端做了导向斜角，对接公头插入时可自动导正，即使操作人员盲插也不会出现针脚顶弯的问题。基座两侧预留的卡扣槽可配合外接插头的锁扣结构，插合后能形成自锁，在设备振动、长期运行的工况下不会出现松脱断连。

　　从选型适配的角度看，这类插座的6毫米栅格针距设计，兼顾了电气安全间隙和结构紧凑性，相邻针脚之间的爬电距离满足低压工控电路的绝缘要求，不需要额外增加隔筋就能避免信号串扰。整体外形的长宽尺寸经过多轮迭代优化，既不会因为体积过大占用过多板上空间，也不会因为过小导致插拔操作不便，外壳的棱角处都做了圆角过渡，避免在手工补焊、检修时划伤操作人员。在三维建模过程中，需要重点把控端子引脚的共面度，所有贴装引脚的底面高度差必须控制在SMT工艺允许的公差范围内，否则过炉后容易出现虚焊、假焊问题；同时基座内部的端子固定槽要和端子过盈配合，保证端子在插拔力作用下不会出现退针、移位。针对回流焊工艺，建模时还要考虑高温下的材料膨胀系数，预留合适的膨胀余量，避免炉冷后基座拉扯PCB焊盘造成焊盘起翘。在实际设备维护场景中，这种模块化插座还支持单独更换损坏的针脚模块，不需要整体拆卸焊接，大幅降低了工控板的后期维护成本，适配工厂产线长期连续运行的使用需求。
