克里夫DC-8N直流电源插座三维结构

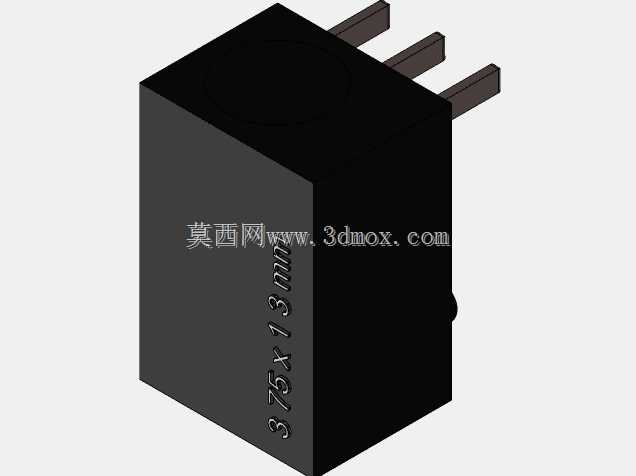

　　该模型呈现的是一款板载式直流电源输入接口，主体为黑色矩形塑封壳体，侧面伸出三根平行直插引脚，壳体侧面标注有3.75×13mm的关键尺寸，用于在PCB布局阶段确认占用空间与焊盘位置。这类接口常见于仪器仪表、控制板卡、小型通信设备和桌面电子装置中，承担外部直流适配器到内部电路的电源引入作用。在实际设备里，它通常布置在板边或壳体开孔附近，使外部插头能够沿设备外侧直接插入；三根引脚不仅承担电源正负极连接，也可通过额外引脚实现接入检测、电池切换或固定增强，具体功能需结合原理图定义。建模时需要重点处理壳体与引脚的相对位置。塑壳外形决定了面板开孔、周边避让和丝印边界，引脚间距、伸出长度和截面尺寸则直接影响PCB封装建立。若引脚长度预留不足，

　　波峰焊或手工焊后容易出现虚焊；若引脚伸出过长，又会在壳体内部形成多余导电距离，增加与邻近元件短路的风险。因此三维模型中保留引脚真实走向，有利于在结构评审时同步检查焊盘、过孔、塑胶挡墙和金属外壳之间的安全间隙。从安装边界看，该元件属于典型的THT直插器件，布局时不能只看顶面投影。壳体下方需预留焊接与清洗空间，引脚穿出PCB后的长度也要纳入底层元件禁布区；靠近设备外壳时，还要确认插头插入后是否与外壳壁、加强筋或标签区域发生干涉。若设备采用跌落或振动要求较高的场景，可在该插座周边增加固定柱、点胶槽或局部支撑，以减少插头偏载对焊点的拉扯。设计思路上，这类DC插座强调紧凑性与可制造性。矩形壳体便于在密集板卡上贴边布置，

　　直插引脚提供较稳定的机械保持力，黑色绝缘材料兼顾成本与电气隔离。三维结构评审应同时关注插头配合方向、引脚焊接面和壳体顶部圆弧或凸点特征，这些细节会影响用户插拔手感以及装配时的防误插判断。对于结构工程师而言，该模型的价值不只在于外观还原，更在于把电气连接、PCB封装、面板开孔和内部空间约束统一到同一坐标系中。通过它可以提前发现电源接口与外壳、线束、固定件之间的冲突，也能为样机阶段的焊接工装、测试治具和装配顺序提供明确依据。
