BTS462TTO252功率电子开关封装

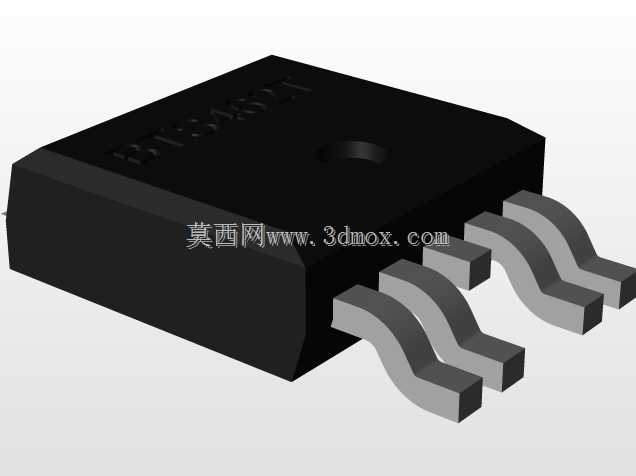

　　在汽车电子配电、工业控制板卡以及大电流负载驱动回路中，高边功率开关的封装选型直接决定整机长期运行的可靠性。BTS462T采用TO-252贴片封装，属于典型的表面贴装功率器件，其三维结构需要同时兼顾散热路径、引脚共面度、爬电距离以及自动化贴装的拾取稳定性。从结构上看，黑色塑封主体覆盖芯片与键合区域，外部伸出三根成型引脚，引脚并非简单平直伸出，而是经过两次折弯形成鸥翼形态。这种成型方式在回流焊接过程中能够吸收PCB与器件之间因热膨胀系数差异产生的应力，降低焊点开裂风险；同时，引脚末端的平整焊端为焊锡爬升提供明确边界，便于AOI设备判定焊点质量。散热是该类器件建模时必须重点还原的部分。TO-252封装通常在塑封体下方设置外露散热焊盘，

　　芯片背面通过导电材料连接至该焊盘，工作时产生的热量可由芯片经散热焊盘直接传导至PCB铜箔。三维模型中需要准确表达散热焊盘相对于引脚的位置、塑封体底部的悬空高度以及引脚根部的过渡圆角，否则在进行PCB封装匹配或热仿真时会出现偏差。对于结构工程师而言，塑封体顶面的轻微拔模斜度、边角倒角以及本体标识区域的凹陷都不能忽略，这些细节会影响整机内部的最小安全间隙评估。实际装配场景中，该器件多由贴片机吸嘴从料带中拾取，因此塑封体顶面被设计为相对平整的区域，以保证真空吸附稳定。模型还原的本体长宽高、引脚间距、引脚宽度与厚度，均服务于焊盘图形设计。若引脚跨距或成型高度不准确，钢网开口与焊盘尺寸就会失配，容易引发立碑、虚焊或焊锡桥接。在汽车环境下，

　　板卡还要承受振动与温度循环，鸥翼引脚的柔性变形能力可在一定程度上保护焊点，但前提是成型圆弧半径和引脚伸出长度符合工艺规范。建模时将引脚折弯段拆分为多段连续曲面，能够更真实地反映冲压引线框的成型特征，也便于后续在装配模型中检查与周边电容、电阻、连接器壳体的干涉情况。功能层面，BTS462T作为智能高边开关，常用于驱动灯具、电机、电磁阀等负载，封装承担电气连接、机械支撑与热扩散三重作用。TO-252的体积介于SOT-223与D2PAK之间，适合在空间受限但电流能力要求较高的板卡上使用。设计思路上，该封装把大电流通路与散热通路合并到外露焊盘，信号引脚则保持较小宽度，从而在有限占板面积内平衡载流能力与控制信号布线。对于设备选型人员，

　　三维模型的价值不止于外观展示，更在于把器件放入整机布局后，可直接测量塑封体到外壳壁、到相邻高器件的距离，确认绝缘间隙与通风路径；在进行波峰焊或选择性焊夹具设计时，也能依据本体高度和引脚位置判断压条是否会压伤塑封面。若板卡需要涂覆三防漆，模型还可帮助评估引脚根部与塑封体交界处的涂覆可达性。综合来看，准确的TO-252封装三维模型应完整呈现塑封体轮廓、鸥翼引脚成型、散热焊盘位置以及各安装边界，使结构设计、PCB封装建库、热分析和装配工艺人员能够在同一数字模型上协同判断，而不是仅依赖二维规格书推测空间关系。
