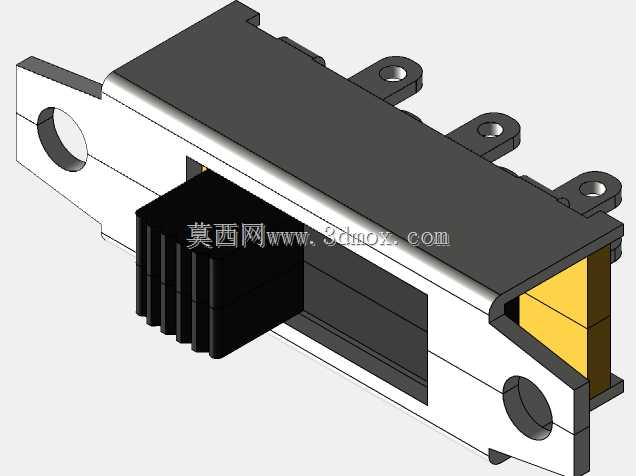

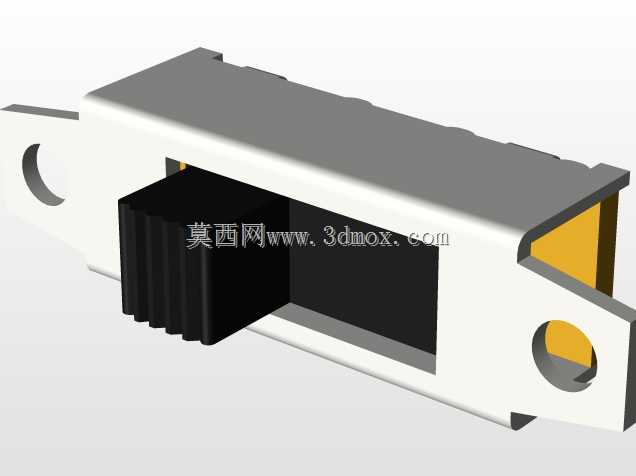

在消费电子、小型工控终端、手持检测设备的内部空间排布里,这类横向直滑式微型拨动开关是很常见的人机交互输入元件,它不需要额外的按键帽或者杠杆结构,直接通过外露的拨块完成档位切换,在PCB板上占用的投影面积极小,适合对整机厚度、板面布局有严格限制的场景。从三维结构上看,整个开关采用卧式贴装加侧边固定耳的布局,主体外壳由金属屏蔽罩和绝缘基座两部分扣合而成,金属罩两侧延伸出带安装孔的固定翼,既可以在波峰焊或者回流焊过程中提供辅助定位,避免焊盘受力后元件偏移,也能在拨块反复滑动的过程中承受侧向推力,减少引脚受到的机械应力。基座部分采用耐高温绝缘材质,内部嵌装两组独立的静触点和对应的滑动动触片,拨块底部的卡槽直接卡接在动触片的凸台上,
推动拨块横向移动时,动触片会在基座的导向槽内同步平移,实现两路电路的同步通断切换,这种2xUM的结构意味着两组触点同步动作,适合需要同时切换两路信号或者电源通路的场合,比如小功率电源的极性切换、信号通道的选通、设备工作模式的档位切换。设计这类开关结构时,首先要确认的是拨块的行程和档位手感,动触片和静触点之间需要预留合理的预压量,既要保证触点接触电阻足够小,避免长期使用后出现接触不良,也要控制拨动力在合适的区间,不会因为推力过大导致用户操作费力,或者推力过小出现误触。外壳和基座的扣合结构需要做卡扣干涉量的校核,金属罩的折弯边要完全嵌入基座的扣位槽内,在过波峰焊的高温环境下不会出现壳体翘起、变形的问题,
同时金属外壳要和PCB上的接地焊盘对应,起到电磁屏蔽的作用,避免开关内部的触点通断时产生的微弱干扰影响周边敏感电路。安装边界上,开关底部的引出引脚按照标准间距排布,固定耳上的安装孔可以配合定位柱做预固定,元件整体的高度要低于周边最高元器件的高度,避免干涉整机外壳的内壁;拨块突出外壳的高度要适配外壳上的开槽尺寸,开槽的长度要留出拨块全行程移动的余量,宽度要略大于拨块的宽度,同时预留装配公差,避免外壳和拨块发生摩擦卡滞。在实际选型应用中,这类开关通常用来承载小电流的信号回路或者低功率供电回路,不能直接接入大电流负载,结构设计时需要在引脚位置做应力释放,避免整机跌落时冲击力直接传递到焊点导致焊盘脱落;
三维建模过程中需要把内部动触片的折弯角度、触点的凸起位置、拨块的卡扣细节都还原出来,才能准确模拟装配后的动作行程,检查全行程范围内是否存在结构干涉,也能为PCB封装设计、外壳开孔设计提供精准的尺寸参考。开关两端的圆弧开孔是装配时的定位结构,和基座上的定位柱配合,保证金属外壳装配时不会出现横向偏移,内部的绝缘基座把两组触点完全隔离开,避免两路电路之间出现爬电距离不足的问题,即使在潮湿的使用环境下,也能保证两路信号之间的绝缘性能。拨块表面做了多道防滑凹槽,增大手指推动时的摩擦力,即使戴薄手套也能顺利完成档位切换,拨块的两侧和金属外壳的导向槽之间留有微小间隙,既不会出现旷量过大导致的档位晃动,也不会因为间隙过小出现滑动卡涩。
