手掷弹射滑翔机结构造型设计

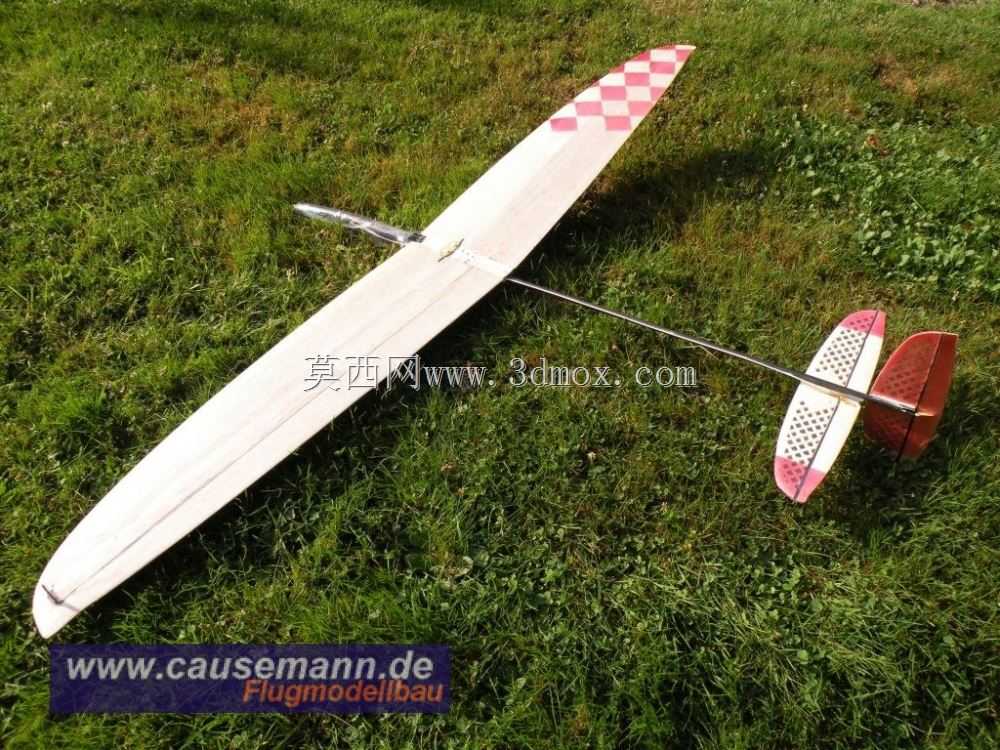

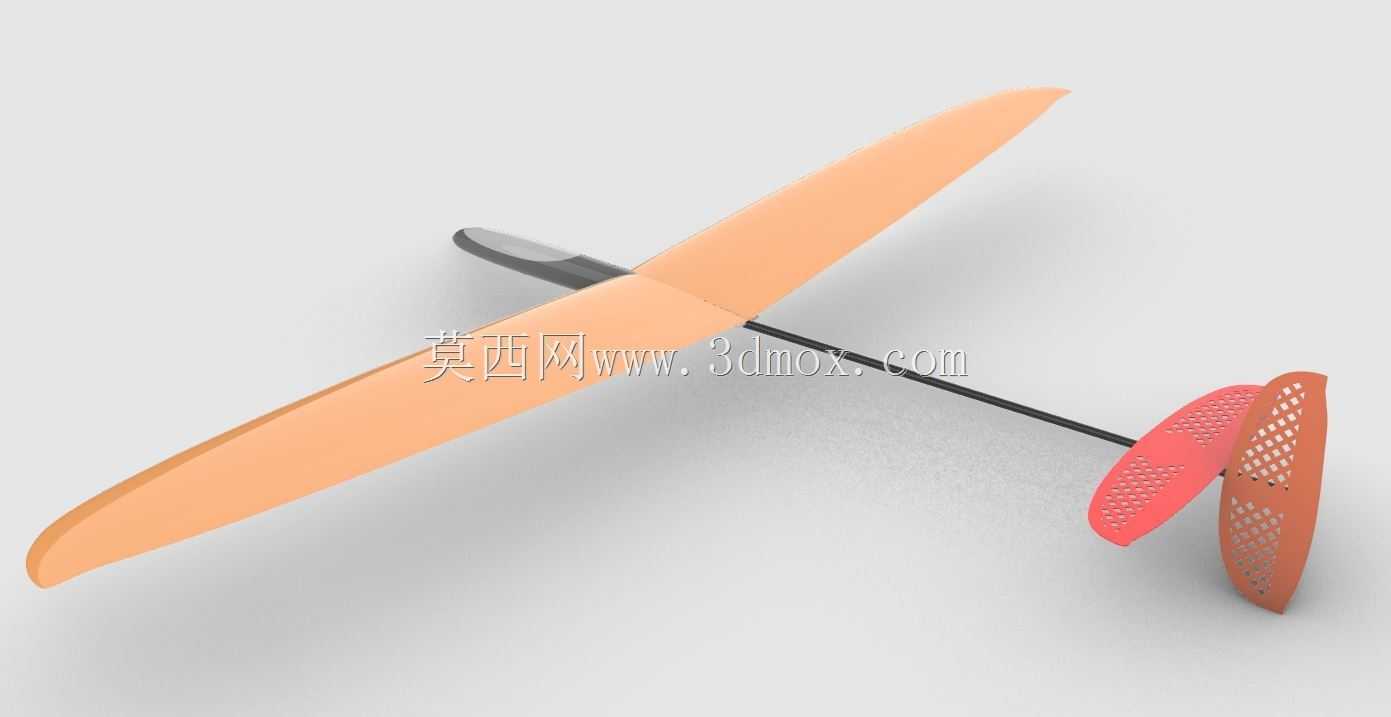

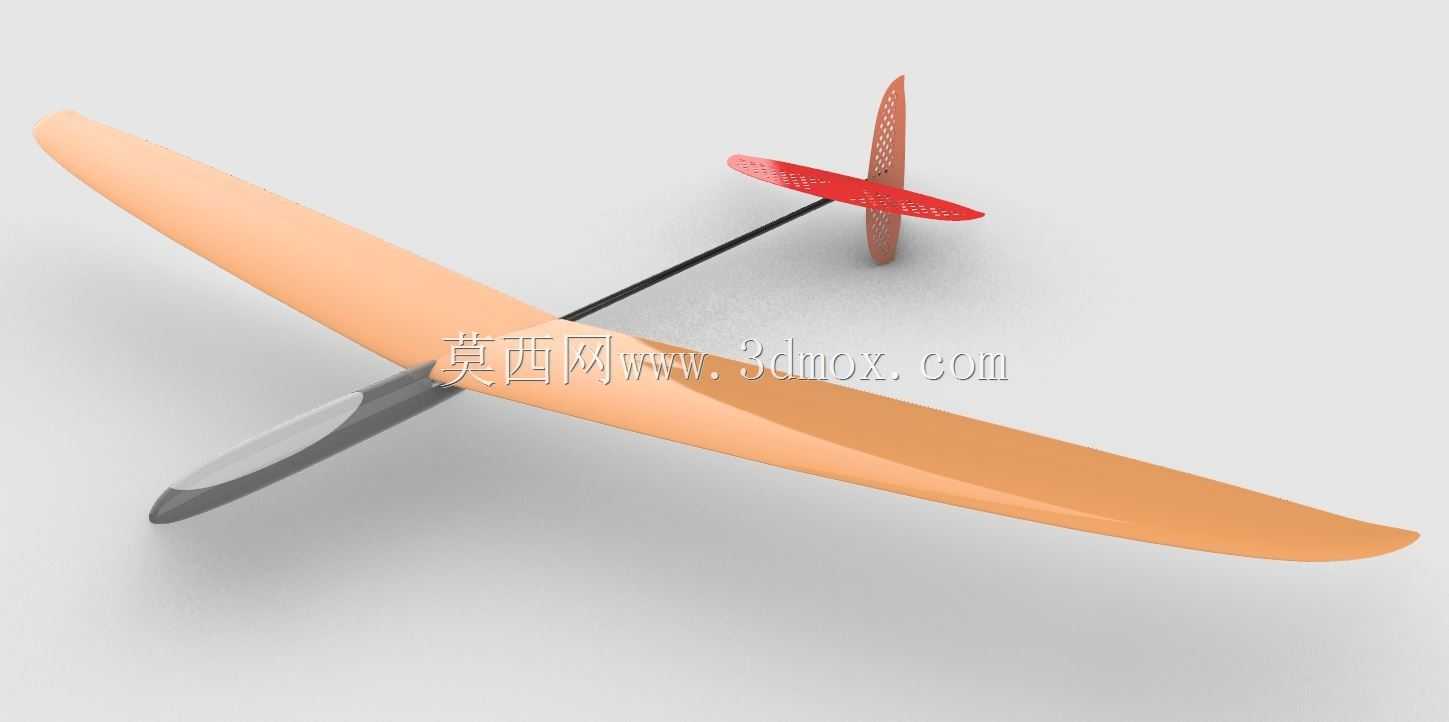

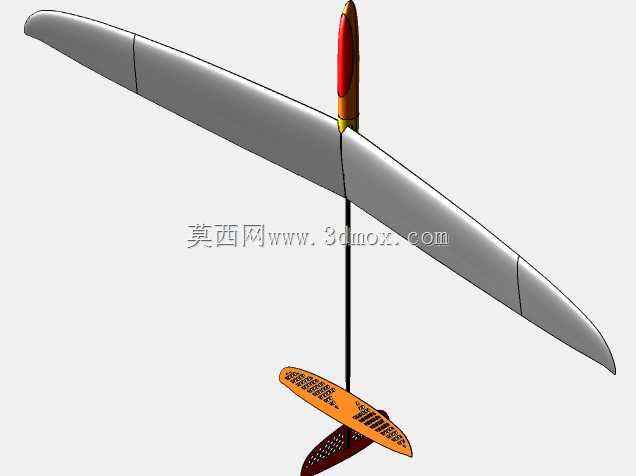

　　该模型呈现的是一款小尺寸手掷/弹射式无动力滑翔机，整体采用大展弦比上单翼布局，机身细长，尾部配置垂直安定面与水平尾翼，适用于航空模型结构设计、低速气动布局验证、教学演示以及轻型飞行器造型方案评审。从工程视角看，这类机型的核心约束并非动力系统匹配，而是在极低雷诺数条件下兼顾滑翔效率、结构刚度、出手稳定性与着陆抗损能力。模型中机翼具有明显的细长特征，翼尖相对翼根更窄，能够在有限翼展内降低诱导阻力；机翼前缘圆润、后缘较薄，符合低速层流翼型的常见处理方式。机翼与机身之间通过细长杆状承力结构连接，这种做法有利于减轻中段重量，同时把机翼布置在气动中心附近，减少配平阻力。机头部分采用收窄并略带钝圆的外形，内部可预留配重空间，用于调整全机重心。

　　实际调试时，重心通常需要控制在机翼气动中心靠前的位置，过前会导致俯冲趋势明显、滑翔角变陡，过后则容易出现失速、波状飞行甚至抬头翻滚。因此机头外形不仅决定碰撞耐受能力，也直接影响配重安装边界与维护便利性。模型尾部由垂直尾翼和水平尾翼组成，垂尾用于保持航向稳定，平尾负责纵向安定与俯仰配平。图中尾翼尺寸较小，说明设计上更追求低阻力与轻量化；但在真实样机制作时，尾力臂长度、尾翼面积和机翼面积之间必须形成合理比例，否则出手后会出现偏航、滚转或俯仰振荡。尾翼与机身的连接区域应重点考虑胶接或插接定位，因为着陆冲击和反复出手会使该区域承受交变载荷。机身中段的细长杆结构承担机翼、尾翼和机头之间的力传递，其截面尺寸虽小，

　　但轴向刚度对维持机翼与尾翼相对位置非常关键。若采用碳纤维杆、玻璃钢杆或轻质木梁制作，需要在建模时明确外径、内径与连接段长度，以便后续选配成品杆件或设计接头。机翼根部与杆身的固定座应保留足够的粘接面，并可考虑设置小角片或整流块，以提高抗扭能力，避免机翼在弹射或手掷瞬间发生扭转。从应用场景看，这类模型可用于航模课程中的重心测定、尾翼容量估算、滑翔比测试，也可作为轻型无动力飞行器外观方案进行三维干涉检查。设计时应把机翼、机身、尾翼分别建立为独立部件，便于调整安装角、上反角和尾翼位置。机翼安装角影响出手后的初始迎角，上反角则影响横向自稳定；对于手掷滑翔机，适度上反可提升滚转恢复能力，但过大上反会造成螺旋状下坠。外形尺寸方面，应重点控制翼展、

　　机身总长、机头到机翼前缘距离、机翼后缘到平尾距离以及垂尾高度。这些边界决定了包装、携带、发射和着陆所需空间。机翼若设计为可拆式，还要在根部预留插接段，并保证左右翼对接后无明显阶差；尾翼若采用薄平板结构，应在模型中体现边缘厚度与加强区域，避免实际制作时因刚度过小而变形。整体建模应忠实反映低速滑翔机的简洁气动外形，同时把连接关系、配重空间和安定面布局表达清楚，为后续结构细化、材料选择和样机制作提供直接依据。
