桌面级FDM熔融沉积成型3D打印机结构

　　这套三维结构呈现的是典型的桌面级FDM熔融沉积成型设备，整体采用矩形框架式布局，将成型平台、运动轴系、挤出喷头与支撑基座整合为一体，在有限占地内实现X、Y、Z三个方向的独立运动控制。从结构布置来看，两根平行光轴沿设备纵向架设，承担喷头横梁的导向功能，横梁通过两端的滑动座与光轴配合，把旋转运动转化为喷头沿Y向的直线位移；横向传动件则带动喷头组件完成X向走刀，而下方平板成型平台负责Z向层厚方向的承载与进给。这种分轴布置方式把运动质量合理拆分，喷头端仅保留必要的挤出与加热模块，长距离运动交由横梁组件完成，能够在普通桌面安装条件下兼顾运动刚性与打印速度。

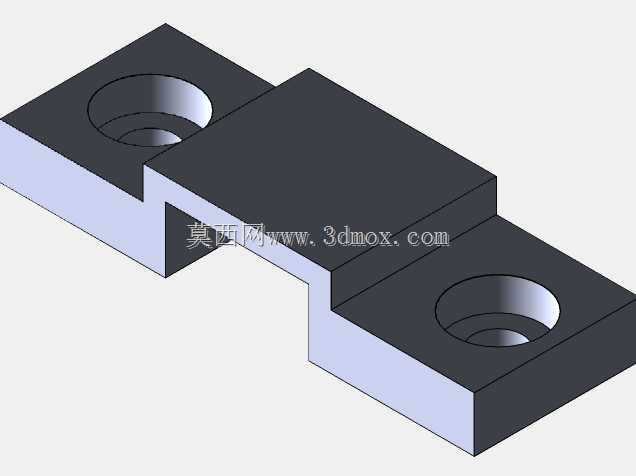

　　在实际应用场景中，这类设备多用于产品研发阶段的手板验证、工装夹具快速制作、复杂结构件小批量试制以及教学实验中的增材制造演示。设计人员可直接将三维数字模型切片后输出实体样件，无需开模，从而缩短结构验证周期；在装配工位上，也能利用它制作定位治具、检验样板和非标辅助件，降低对机加工外协的依赖。设备对安装边界的要求并不苛刻，底部为整块平板基座，四个角部分别设置带安装孔的支撑脚，既可以直接放置在工作台面上，也能通过螺栓固定到机架或铝型材台架上；基座四周预留的空间用于容纳传动组件、限位元件和走线槽，避免运动过程中线缆与杆件发生干涉。

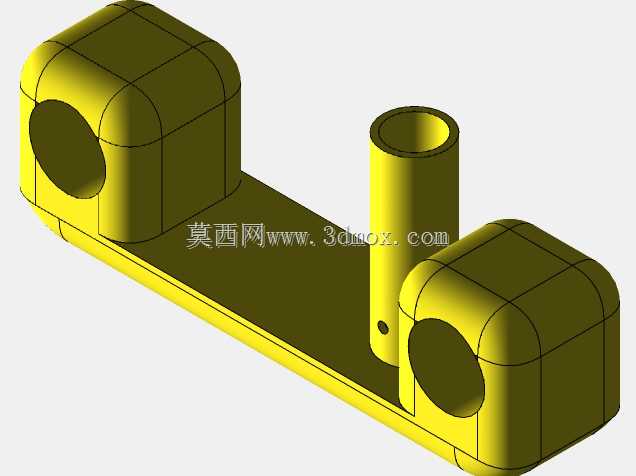

　　从功能特性上看，该结构的核心在于通过正交轴系实现喷头相对于成型平台的三维轨迹运动。光轴与滑动座的组合导向阻力小、加工成本低，适合中低载荷的桌面作业；两端支撑座采用加高立臂形式，把纵向光轴抬升到平台上方，为成型件留出足够的高度空间，同时让横梁运动时的受力点远离基座平面，减少悬臂带来的颤动。喷头组件安装在横向滑座上，加热块、喷嘴与散热段沿竖直方向串联，耗材从上方送入，经熔融后从喷嘴挤出，按照切片路径逐层堆积在平台表面。平台本身为平板结构，具备足够的平面度以保证首层附着，其与机架之间的连接区域可进一步加装调平机构或加热模块，以适应不同耗材的收缩特性。

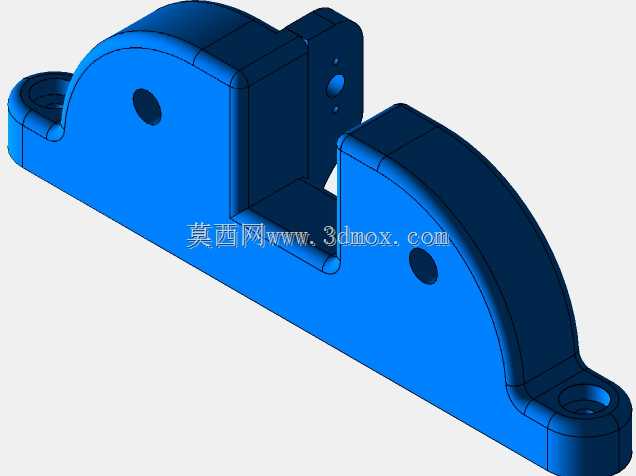

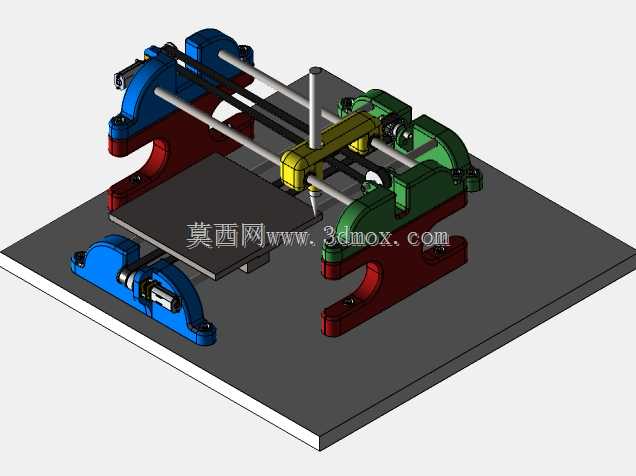

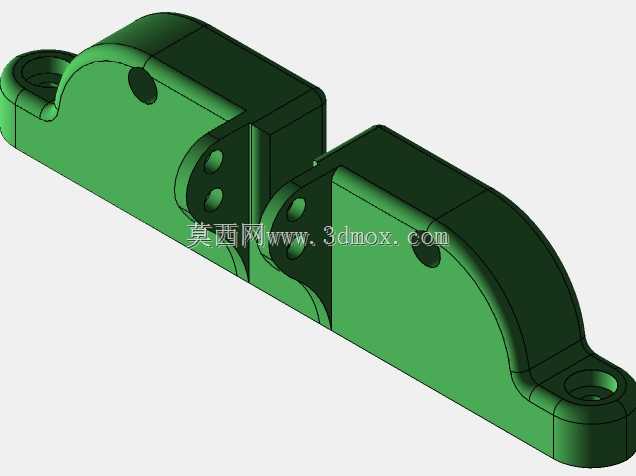

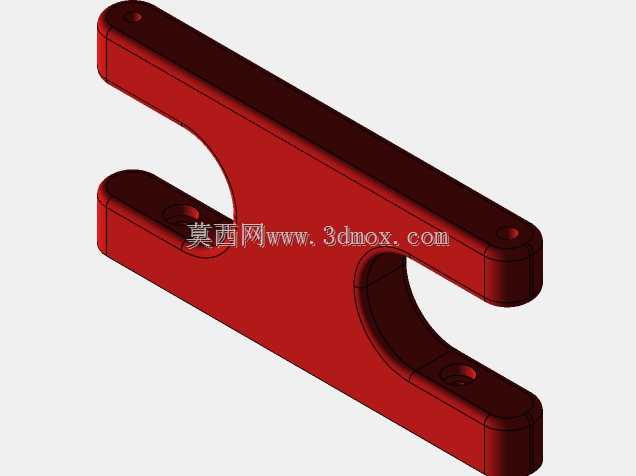

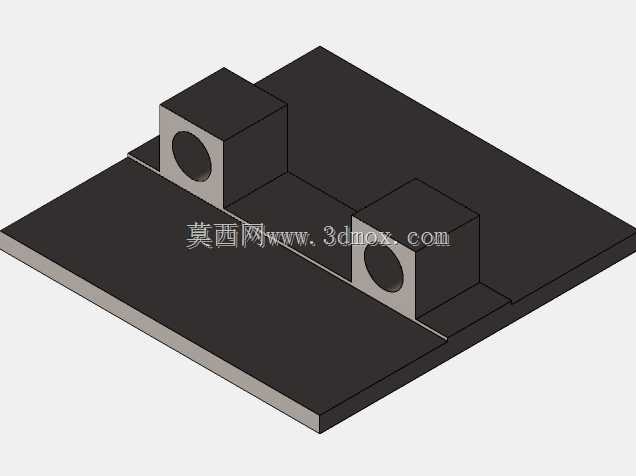

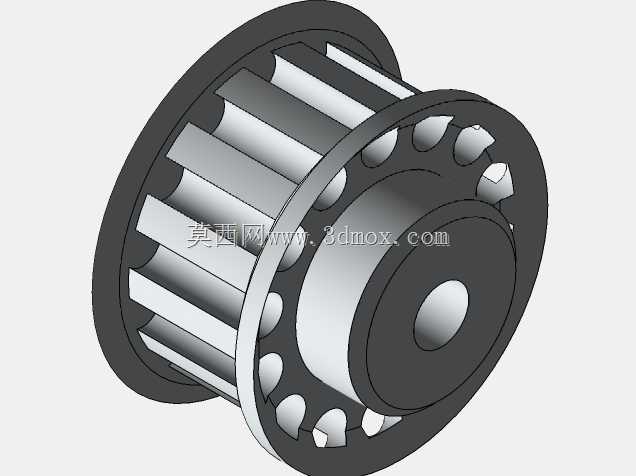

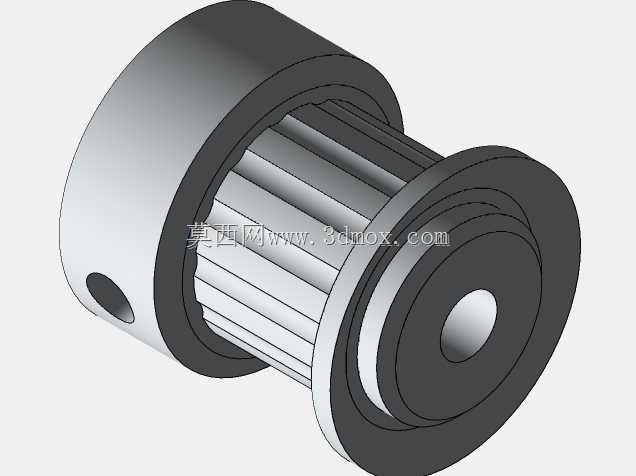

　　设计思路上，这套方案明显偏向结构简洁与维护便利。两侧支撑构件采用对称造型，不仅使机架受力均衡，也降低了零件种类；驱动电机布置在轴端或侧方，通过同步带或丝杠把动力传递到运动部件，传动路径短，便于张紧和更换。不同颜色区分的组件在三维模型中清晰表达了装配关系：蓝色端座与脚座构成底部定位基准，红色立臂提供纵向支撑，绿色轴座包裹光轴端部并承担横向导向，黄色滑座承载喷头，灰色平台作为成型基准。这种模块化拆分有利于工程师在建模阶段检查干涉、计算行程，并在后续迭代中单独更换易损件。

　　外形尺寸与安装边界方面，设备整体长宽高由底部平板、立臂高度和光轴跨度共同决定。纵向光轴的有效长度决定Y向打印行程，横梁上横向传动件的有效间距决定X向打印宽度，平台到喷头的最大竖直距离决定Z向成型高度。选型时，工程人员需要在桌面占地与成型幅面之间权衡：若增大光轴跨度，必须相应加大轴径或增加支撑点，以控制横梁下挠；若提高成型高度，则要校核立臂的抗弯刚度，避免高速运动时整机晃动。基座外轮廓应大于运动包络体，确保喷头在极限位置不会超出底座范围；四周还需预留操作空间，用于耗材更换、平台调平、喷嘴清理以及电气接线维护。

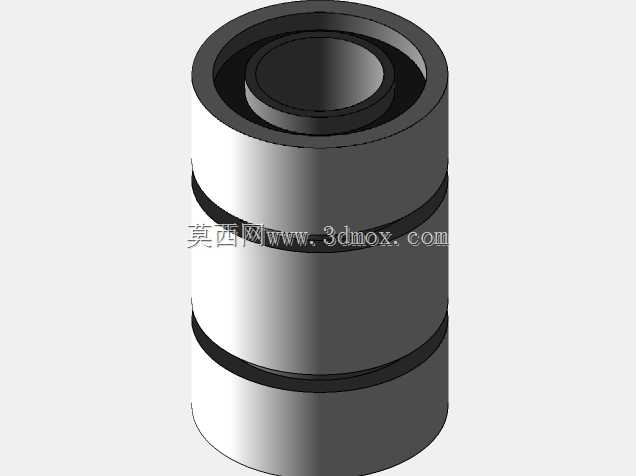

　　从结构工程角度审视，该模型可作为桌面增材设备的基础方案进一步细化：可在滑动座处增加直线轴承以降低摩擦，在传动端设置张紧轮以补偿同步带伸长，在平台下方加入热床与调平弹簧以改善翘曲，在机架外侧加装防护罩以减少气流对成型质量的干扰。对于三维建模从业者而言，这类结构的价值不仅在于外观还原，更在于理解运动轴如何分配、支撑件如何受力、装配公差如何累积，以及安装空间如何约束最终设计。
