上单翼航模固定翼飞机结构设计

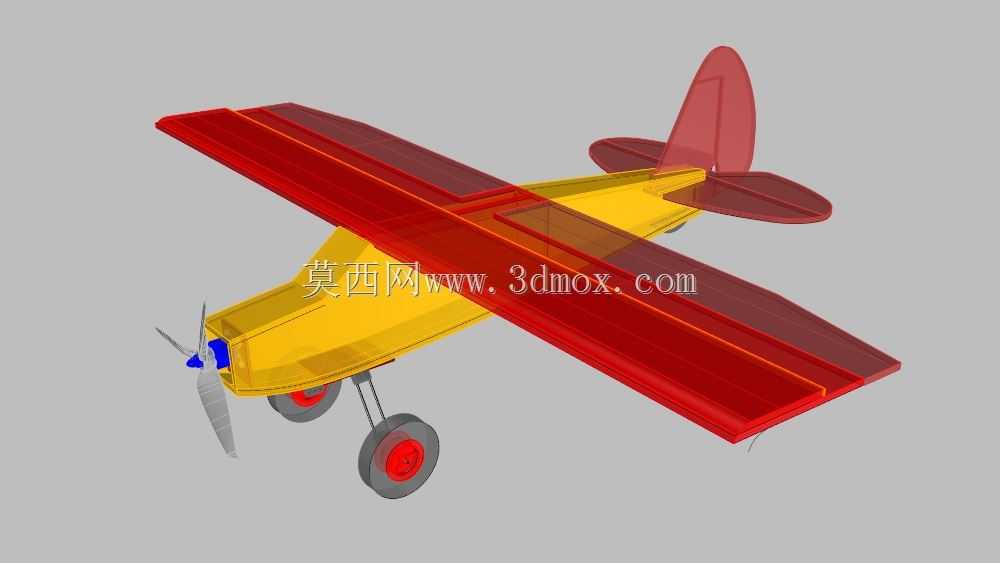

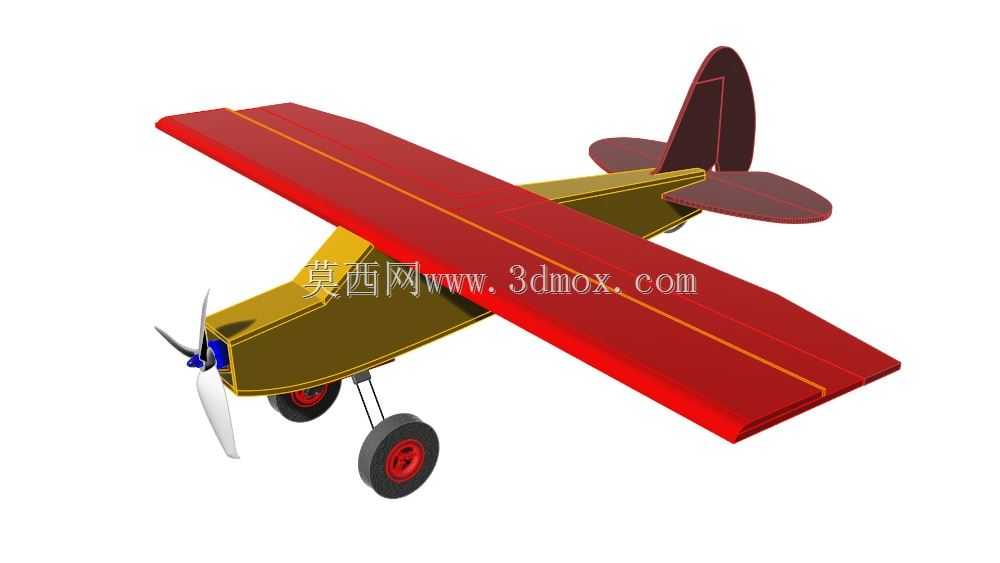

　　该模型呈现的是一款上单翼布局的轻型螺旋桨固定翼飞行器，整体采用平直翼、后三点式起落架与前置拉力螺旋桨的经典构型。从结构设计角度看，上单翼布置能够让机翼避开机身下部气流干扰，同时为机身下部留出更完整的设备与载荷空间，在低速飞行阶段可提供较好的升阻特性与横侧稳定性，适合用于航模验证、低速气动教学以及小型无人平台方案推演。

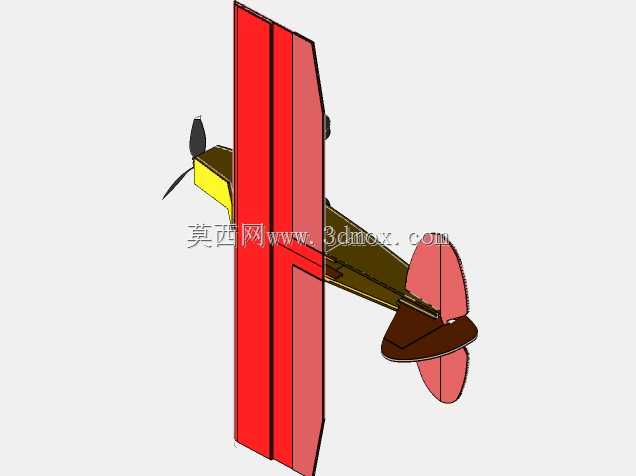

　　机翼部分采用大翼展、小后掠的平直翼面，翼梁走向沿展向贯通，翼型厚度在根部到翼尖之间保持平缓过渡。这种处理重点在于降低低速诱导阻力，同时简化蒙皮与翼肋的成型难度。机翼与机身的连接区域位于机身上方，承力路径可直接从翼梁传入机身隔框，在做机动或遭遇突风时，连接接头承受的弯矩更易通过框板扩散。实际装配时需要重点校核该连接区的局部刚度，避免翼根出现过大扭转而影响副翼操纵效率。

　　机身采用短舱式流线轮廓，前段布置动力舱，中段为主体承力区，后段平滑收窄以连接尾翼。前置动力轴线上设置螺旋桨，桨面旋转平面与机头保持足够间隙，前起落架支柱从机身下部向前延伸，轮距与主起落架形成稳定支撑三角。主轮位于重心稍后位置，配合尾轮可在地面滑跑时形成自然的方向稳定趋势；但在起降阶段仍需关注重心与主轮的相对位置，若主轮过于靠后，容易在三点滑跑阶段出现拿大顶或方向偏转过快的问题。

　　尾翼由垂直安定面、方向舵与水平安定面组成，垂尾面积较高，能够提供充足的航向稳定力矩。水平尾翼布置在机身尾部较低位置，避开机翼下洗流最强区域，有利于在不同迎角下保持俯仰操纵的线性度。设计尾翼容量时，需要结合机翼平均气动弦长、尾力臂以及重心包线综合权衡：尾翼过小会导致配平余量不足，过大则会增加结构重量和摩擦阻力。模型中尾翼与机身的连接边界清晰，便于后续在详细设计阶段拆分舵机摇臂、拉杆通道与维护口盖。

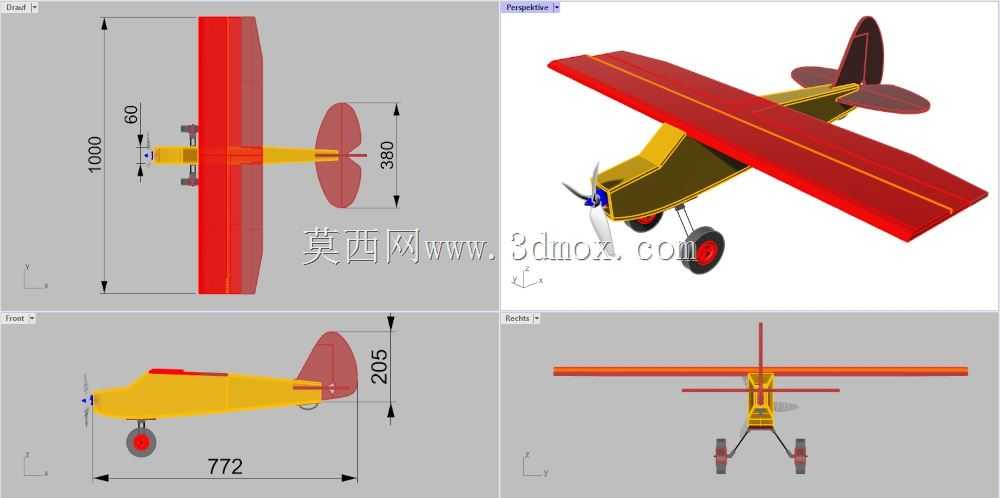

　　从安装边界看，机翼上反角、机头长度、垂尾高度以及起落架外伸量共同决定了地面停放与转运时的外包络尺寸。机翼展长最大，运输或收纳时通常需要将机翼设计为可拆式对接结构；机身高度方向的限制主要来自垂尾顶部与螺旋桨桨尖，而前起落架与主起落架的最低点则决定了地面通过性。若将其作为无人验证平台，机头内部可布置电机或发动机、电调及电池，机身中段可增设飞控、传感器或任务载荷舱，但所有新增设备都必须围绕重心区间布置，避免前后配平偏差过大。

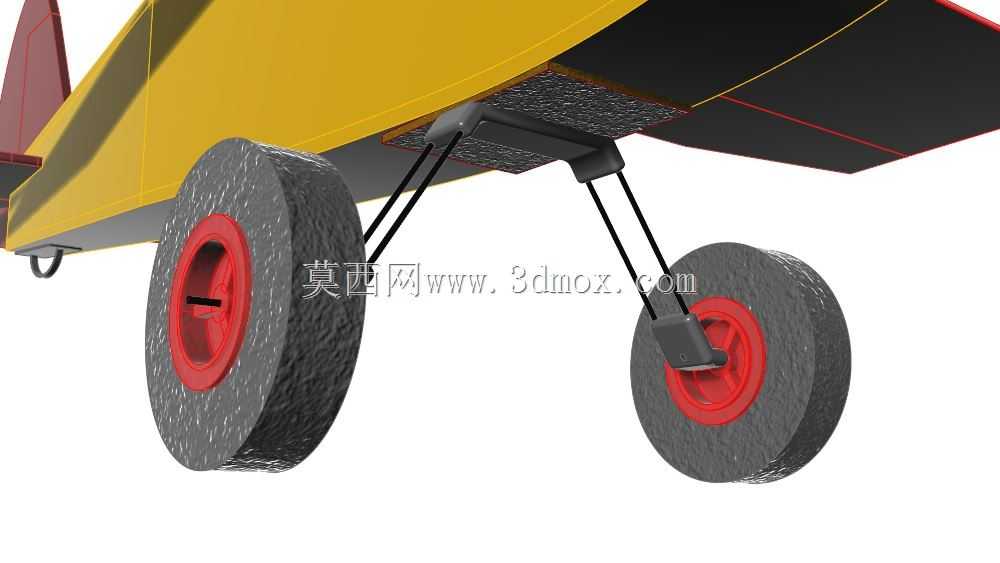

　　在结构建模思路上，这类飞行器适合采用骨架加蒙皮的分层方式：先建立机翼站位、机身框位与尾翼基准面，再沿基准布置翼肋、隔框、纵梁和接头，最后生成外蒙皮曲面。这样做的好处是外形调整与内部承力件修改可以同步进行，不会因为单一曲面改动而牵动全部细节。对于起落架部分，需要把轮轴、支柱、接头和机身加强区作为一个子装配处理，尤其要关注着陆冲击载荷从轮胎、支柱传入机身下框的传力连续性。

　　该构型的应用价值主要体现在低速飞行验证、飞行控制算法搭载、航空科普教学以及固定翼总体方案快速评估。它并不追求高速性能，而是强调稳定、易加工、易维护和良好的低速操纵品质。在工程实现中，翼面与机身的整流过渡、螺旋桨滑流对尾翼的影响、起落架刚度以及重心前后限，都是决定原型机能否顺利试飞的关键因素。
