驻极体麦克风增益放大模块结构设计

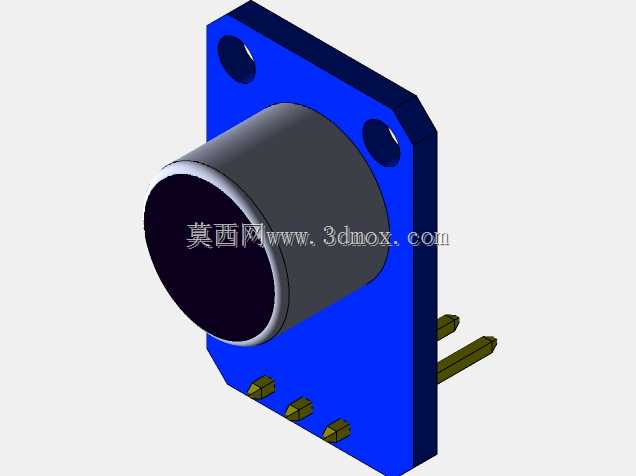

　　这个结构件围绕小型驻极体麦克风放大单元展开，核心是把圆柱形拾音模块与带安装耳的蓝色支架整合为可直接固定的组件。前端深色圆形面为拾音端，使用时应朝向声源方向，避免被壳体或支架遮挡；后端圆柱段容纳放大电路与增益调节元件，侧面预留的小孔对应板上调节电位器，可在不拆解模块的情况下用细螺丝刀调整放大倍数，适配不同声压级的采集需求。

　　从实际工程使用看，这类模块常见于声学检测、环境噪声采集、语音交互前端、简单声控触发以及实验台声音监测场景。由于MAX4466本身属于低噪声前置放大器件，结构设计的重点并不是追求复杂外观，而是保证拾音头位置稳定、安装孔位可靠、电路板在圆柱腔内不发生晃动，同时让调节孔与外接引脚的位置便于装配和后期维护。

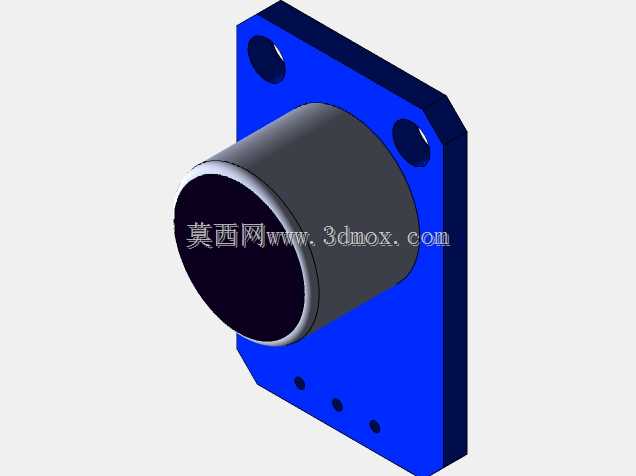

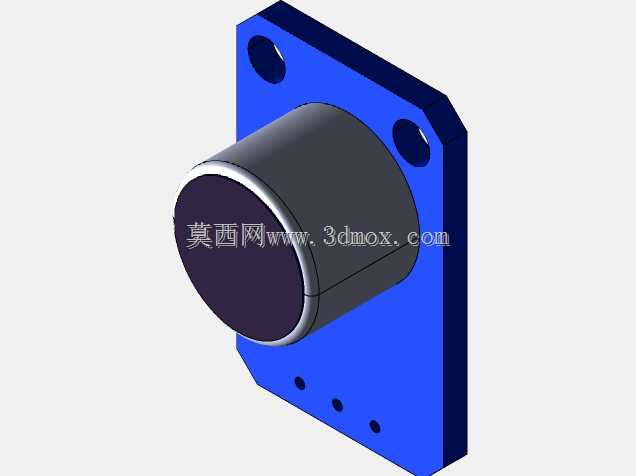

　　法兰式安装板采用近似矩形的切角轮廓，上下两个较大通孔用于主固定，可穿过螺钉将模块锁在设备面板、支架或实验板上。三个较小孔位沿板边布置，对应电路板的固定或引脚避让，建模时需要注意孔间距与孔径公差：主安装孔要给装配偏差留出余量，小孔则不能与焊盘、引脚发生干涉。板体与圆柱腔体交接处形成连续支撑，能够降低悬臂受力，避免麦克风受振动时产生额外摩擦噪声。

　　外形边界上，圆柱轴线垂直于安装板正面，拾音头略微突出，安装后前方需要保留无遮挡空间。若设备外壳有开孔，开孔中心应与麦克风轴线重合，孔径不宜过小，否则会改变高频响应；也不宜过大，否则会削弱定位和防尘效果。安装板背面与设备贴合面之间可增加薄密封圈或缓冲垫，用于减少结构传声，这在靠近电机、泵体或风机的监测点位尤其重要。

　　建模时可先确定拾音圆柱的外径和长度，再反向建立安装板轮廓。圆柱与板的连接处应保留合理壁厚，转角处做小圆角过渡，避免注塑或3D打印时出现应力集中。前端拾音面与圆柱外壳的配合需要同轴，若偏心过大，装配密封环或防尘棉时会出现局部压紧不均。调节孔的位置应正对电位器旋柄中心，孔深方向不要触及元件本体，只保留工具进入空间。

　　电气结构方面，放大板通常沿圆柱轴向布置，麦克风位于最前端，放大芯片及周边阻容位于中后段，输出引脚从安装板侧后方引出。三维布局中要让引脚伸出长度满足接线或插接要求，同时控制引脚与安装孔之间的安全距离，防止螺钉头压到导线或焊点。若用于多模块阵列，相邻模块的安装板外轮廓不能互相重叠，拾音面之间的距离还要结合波束形成或声源定位算法确定。

　　材料选择上，支架可采用绝缘塑料或经表面处理的金属件。塑料件质量轻、加工方便，适合快速验证；金属件屏蔽性和刚性更好，但要注意与电路板焊点绝缘。圆柱外壳内壁不宜有明显尖角或飞边，以免装入电路板时划伤元件。若模块长期暴露在粉尘环境中，前端可增加透声防尘布，结构上预留一圈浅槽用于固定防尘材料。

　　在设备集成阶段，还需要考虑走线方向。输出线从后侧引出时，应避免紧贴安装板锐边弯折，可在板边设计小倒角或线卡位置。对于振动较强的设备，模块不宜直接固定在薄壁共振板上，优先选择刚度较高的基座，或通过减振垫隔离机械振动。这样处理后，MAX4466放大模块既能保持稳定的音频拾取能力，也能在紧凑空间内完成可靠安装。
