nRF24L01贴片式无线数传模块结构设计

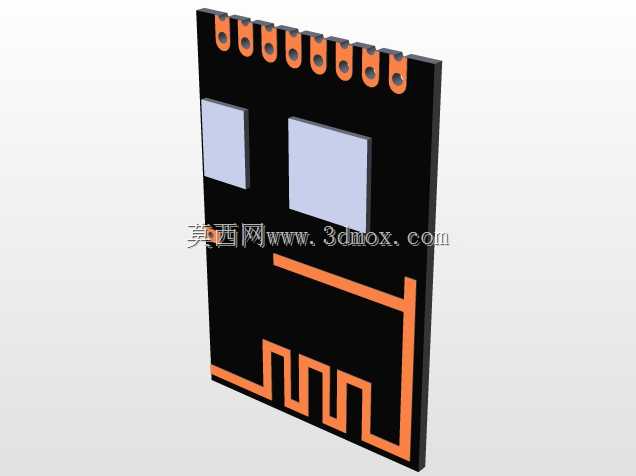

　　在短距离无线数据采集与控制系统的硬件选型中，射频收发模块的结构形态直接决定整机的布板空间、装配工艺与通信可靠性。这款nRF24L01贴片式模块采用表贴封装设计，区别于传统直插排针接口的模块形态，能够直接通过回流焊工艺贴装在主控电路板表面，省去人工插装排针与焊接的工序，在批量生产的消费电子、智能传感节点、小型无线遥控设备中具备明显的装配效率优势。模块本体以黑色FR-4印制板为基底，板边单侧排布八个半孔金属化焊盘，焊盘沿板边等距分布，分别对应芯片的电源、地、SPI通信、中断与使能控制引脚，焊盘的开孔尺寸与间距严格匹配表贴工艺的钢网开口要求，焊接时锡膏能够均匀浸润半孔内壁，形成可靠的电气与机械连接，

　　同时避免传统排针模块占用整机垂直空间的问题。板载的倒F型PCB走线天线沿板体下部延伸，弯折的走线形态经过阻抗匹配设计，无需外接天线即可实现2.4G频段的信号收发，天线区域在整机结构设计时需要预留净空区，不能被金属壳体、电池等导电介质覆盖，否则会造成天线谐振点偏移、发射效率下降与通信距离缩短。模块板面布置两枚矩形屏蔽封装的集成电路，分别承担射频收发与基带信号处理功能，芯片周边的阻容元件沿信号路径就近排布，电源去耦电容紧贴芯片电源引脚放置，能够有效抑制电源纹波对射频信号的干扰。从整机结构边界来看，该模块的长宽尺寸适配紧凑型终端设备的内部堆叠空间，板厚采用标准1.6毫米FR-4板材，贴片焊接后模块顶面与主控板表面的高度差控制在毫米级，

　　不会对设备的外壳装配造成干涉。在工业无线传感网络场景中，这类贴片模块可以直接集成到传感器节点的主板上，用于温湿度、压力、位置等传感数据的无线回传，相比外接引线的模块，减少了连接器接触不良的故障点，提升复杂工况下的长期运行稳定性。在智能家居的遥控面板、无线开关类产品中，表贴结构能够配合超薄外壳设计，让终端产品的外观厚度得到有效控制。建模过程中需要重点还原半孔焊盘的真实截面形态、PCB天线的走线宽度与弯折角度、芯片封装的高度与倒角细节，这些结构特征直接决定整机装配阶段的干涉检查结果与焊接工艺仿真的准确性。在进行结构评审时，需要确认模块贴装区域周边没有布置过高的元器件，避免回流焊过程中出现元件碰撞，同时要核对天线净空区的结构设计，

　　确保整机外壳内壁与天线区域保持足够的安全距离。模块的引脚定义排布遵循行业通用的nRF24L01接口规范，硬件工程师在主控板设计时可以直接匹配对应引脚网络，无需额外修改接线逻辑。对于需要通过认证的无线产品，该模块的板载天线匹配设计已经完成基础射频校准，整机设计时只需按照规范预留净空即可降低射频调试的工作量。在三维结构设计阶段，还要考虑模块的维修返修工艺空间，贴片模块周边预留合适的热风枪操作间隙，方便后期故障维修时的拆换作业。
