BH1750FVI光照传感模块结构设计

　　在做环境光采集类设备的结构堆叠时，这类数字光照模块的安装边界往往是整机布局里最容易被忽略的细节。很多工程师在原理图阶段只关注I2C地址和供电范围，到了壳体开孔、PCB避让环节才发现模块的固定孔位、接插件朝向和内部筋位冲突，不得不反复修改外壳模具。这个GY-30模块的三维结构完整还原了量产模块的真实外形，从基板厚度、四角安装孔的中心距，到板载光敏芯片的凸起高度、排针的伸出长度，都按照实物测绘尺寸建模，能直接导入整机装配体做干涉检查。

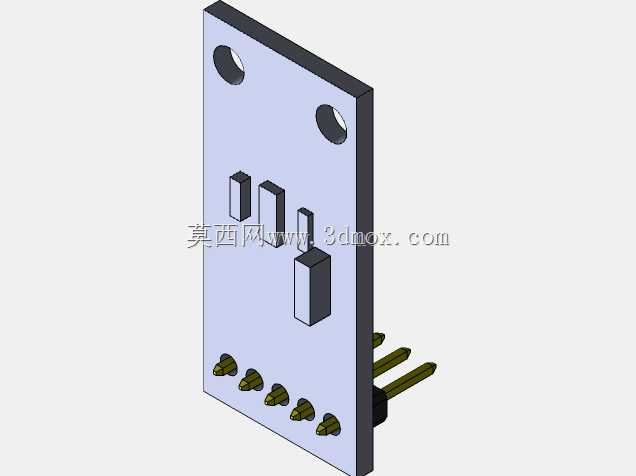

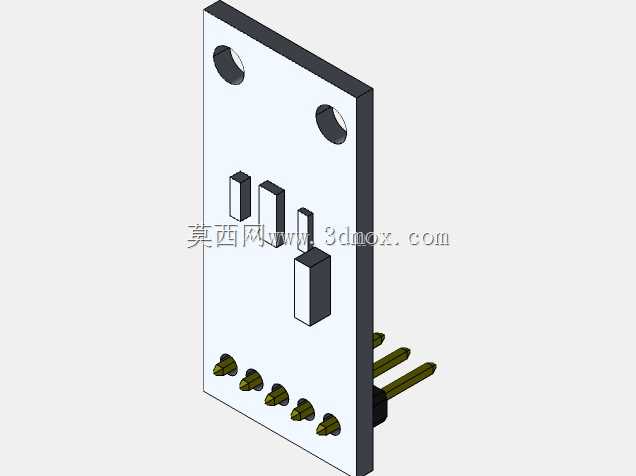

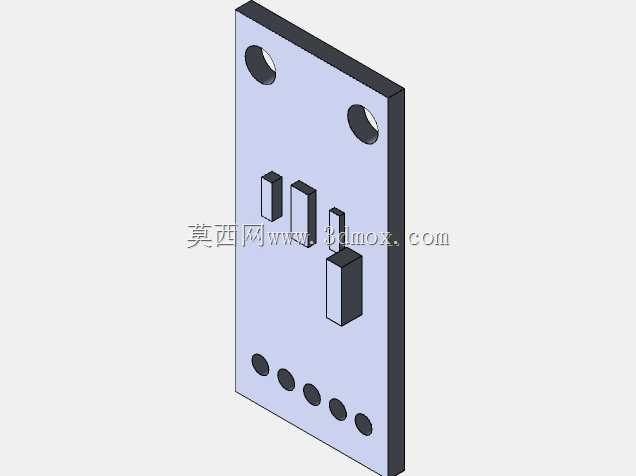

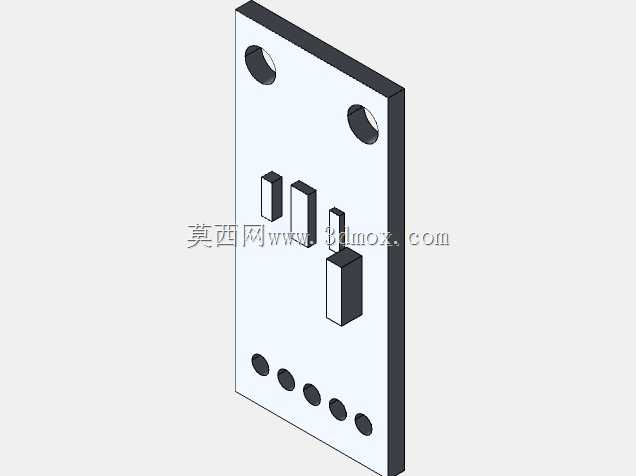

　　模块采用矩形单板结构，基板为常规FR-4板材厚度，板面两个对角布置圆形安装通孔，可配合M2规格铜柱或自攻螺丝固定在设备内部的支架上。两个孔位的中心距经过标准化设计，兼容市面上多数开源传感模块的安装孔位规范，在做原型验证时可以直接替换同尺寸的其他环境传感模块，不用重新调整安装柱位置。板上的核心感光元件位于基板中部偏上区域，建模时保留了元件顶部的光学窗口凸起，这个高度直接决定了设备外壳上采光窗的下沉深度——如果外壳内壁到模块板面的距离小于元件凸起高度，装配时会压坏感光芯片，这也是很多光感设备装机后出现读数异常的常见结构原因。

　　从功能布局来看，板上除了核心的BH1750FVI数字光强芯片，还布置了必要的限流电阻、电源去耦电容和通讯上拉元件，所有贴片元件的封装尺寸都在模型里有准确体现。在做内部布线时，可以根据这些元件的实际高度规划走线空间，避免导线跨接过高的元件造成装配挤压。模块下方的排针接口采用标准2.54mm间距设计，五根引脚分别对应电源、地、I2C时钟、数据和中断功能，建模时还原了排针的方形截面和焊盘位置，能直接匹配标准杜邦线或卧式接插件，在做接线空间评估时可以准确计算线束弯曲半径。

　　这类模块的实际应用场景非常广泛，从智能家居的自动调光系统，到农业大棚的光照强度监测，再到工业现场的环境参数采集终端，都能见到它的身影。在不同场景下，结构设计的侧重点也有所区别：用在消费电子外壳内部时，需要重点关注感光窗口的透光率和模块的安装角度，模型里的光学窗口位置可以帮助工程师准确定位外壳开孔的中心，避免开孔偏移导致的进光量不足；用在工业导轨式采集终端里时，可以结合模块的安装孔位设计转接支架，将模块固定在标准DIN导轨上，模型的完整尺寸能直接用于支架的折弯和开孔设计。

　　设计思路上，这类通用传感模块遵循了最大化兼容性的原则，没有采用特殊的异形基板，所有外轮廓尺寸都控制在常规手工焊接和贴片加工的工艺范围内。基板边缘没有布置过高的元件，方便在多模块堆叠安装时减少相邻模块之间的间隙。在做三维建模时，不仅还原了可见的外部结构，还对板上元件的高度差做了精确区分，比如电解电容和贴片电阻的高度差异，在装配体中能真实反映不同位置的空间占用情况。

　　安装边界方面，模块的整体厚度由最高的元件决定，在布局时需要在模块上下两侧预留足够的安全间隙，上方间隙要保证感光元件不被遮挡，下方间隙要容纳排针的焊接尾部和插入的线束。两个安装孔周围预留了螺丝头的沉头空间，模型里可以直接模拟螺丝装配后的突出高度，避免螺丝头和外壳内壁发生干涉。对于需要在模块外部增加遮光罩的设计，还可以基于这个模型的外轮廓直接绘制遮光罩的内腔，保证遮光罩既能完全罩住模块基板，又不会碰到板上的任何元件。

　　在设备选型阶段，导入这个三维模型可以提前验证模块在整机中的安装可行性，不用等待实物样品到手再测量尺寸，大幅缩短原型开发的迭代周期。对于结构工程师来说，准确的元件模型比数据手册里的二维尺寸图更直观，能快速发现二维图纸里容易忽略的空间干涉问题，比如接插件和旁边电容的位置冲突、安装孔和元件焊盘的距离过近等工艺问题。
