微型FPV广角摄像模组结构设计

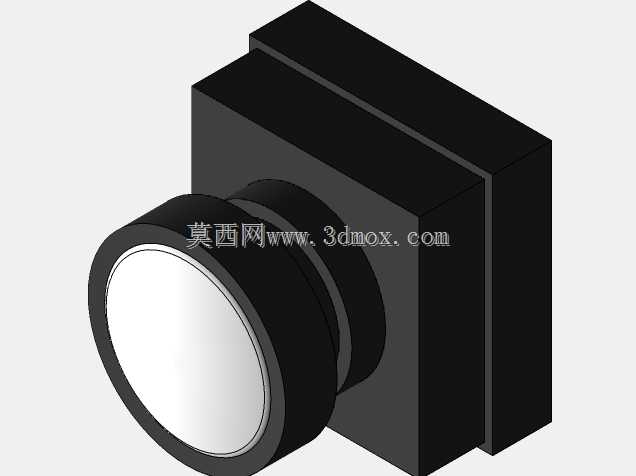

　　这套微型FPV摄像模组的三维结构，核心面向狭小安装空间内的第一视角图像采集需求。镜头端采用170度广角光学构型，前圈突出于主体方块，能够在近距离安装条件下获得更大视场覆盖，减少机架边框进入画面的概率；主体后部为矩形电路板容纳区，外壳以平直立面为主，便于在碳纤维板、泡沫舱体或3D打印支座中贴装定位。

　　从实际装机角度看，这类模组常见于穿越机、小型无人机、遥控车、机器人头部以及狭窄设备内部的视觉监测位。由于整机留给摄像头的空间往往受天线、飞控、电池和机架结构共同限制，模型把镜头轴线与主体后端面的关系表达清楚，能够直接帮助结构工程师判断前向开孔大小、镜头避让深度以及后方走线弯折半径。镜头外圈不是单纯装饰件，它同时界定了最大外径，在做座舱罩或防护壳时需要围绕该圆柱面预留间隙，并避免装配应力压到镜筒。

　　功能层面，该类模组承担实时视频信号采集任务，广角镜头负责扩大水平视野，后方矩形模块承载感光芯片、供电与信号输出相关电路。三维建模时把镜头、转接环和主体壳体拆成可辨识的几何段，有利于评估不同镜头替换方案：若更换更长焦距镜头，前向伸出长度会变化；若更换视场角更大的镜头，前圈直径和遮光边界也需同步校核。模型中主体侧面与顶面均为平整面，适合采用双面胶、扎带、金属压片或螺钉压板固定；在振动较大的机型上，这种规则外形比异形摄像头更容易布置橡胶减震垫。

　　设计思路上，模组没有采用复杂曲面外壳，而是以“圆柱镜头+方块电路舱”的组合控制体积。方块部分的厚度对应电路板堆叠边界，宽度方向服务于芯片与接插件布局，长度方向则给镜头底座和后方焊点留出安全距离。镜头中心相对主体上下位置并非随意确定，它会影响画面地平线在机架中的安装基准，也决定前视开孔是否需要偏心处理。把这些关系在三维中准确建出，比只给二维尺寸图更能发现干涉问题，例如镜头根部圆角与外壳开孔边缘的距离、后端面接插件与机架立柱的冲突、侧面压线位置与固定压片的重叠等。

　　安装边界方面，前向最大轮廓由镜头外圈决定，后方矩形体决定嵌入舱体的开孔尺寸。若设备外壳需要包覆摄像头，应在镜头前端保留透光窗口，并让窗口直径略小于前圈可视边界但大于成像有效范围，以防窗口边缘形成暗角。主体后部不宜被硬质结构完全顶死，需要给线缆出口和焊点留出缓冲区域；在多设备密集布置的舱内，还应注意摄像头与图传、电源线之间的距离，减少信号干扰。对于需要调节倾角的使用场景，可在该模型基础上设计两侧转轴或弧形滑槽，以主体方块为夹持基准，让镜头绕水平轴转动，这样调角时不会拉扯后段线缆。

　　从建模质量看，该结构把光学前端、镜筒台阶和电路舱后端的层次区分明确，适合作为整机数字样机中的占位与干涉检查件。它不是孤立的外观件，而是连接视觉系统、机架结构和外壳开孔的关键边界模型。结构设计人员可以据此完成摄像头安装座设计、前壳开窗、线缆走向规划和维护拆装顺序验证；设备选型人员也能通过外形比例判断其是否适合放入紧凑型机载或车载平台。
