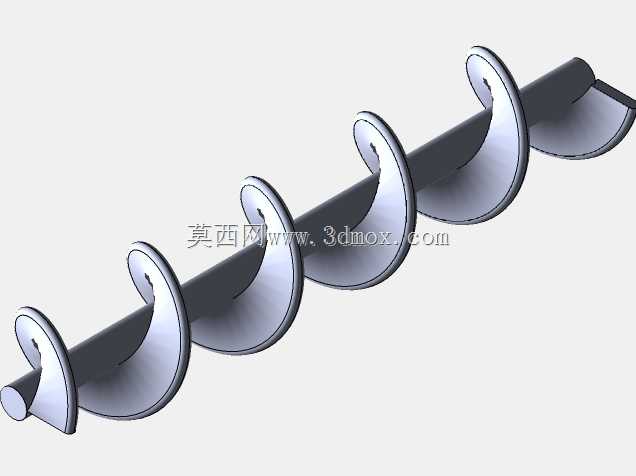

该螺旋钻结构以中心轴为承力主体,外侧连续布置螺旋叶片,整体呈现典型的螺旋输送与切削推进复合形态。从工程使用角度看,这类结构并不局限于单一钻孔作业,在松散物料输送、粉体给料、土壤取样、浅层钻探以及排屑装置中都能见到相同原理的变体。叶片沿轴向形成连续导程,旋转时可把轴向运动转化为沿螺旋面的滑移运动,使物料或钻屑沿槽体稳定向前推移。
设计时首先要明确的是螺旋外径、中心轴直径与导程之间的匹配关系。外径决定单位转数内可参与推移的物料截面积,中心轴直径则影响有效流通空间和轴的扭转刚度,导程控制物料每转的理论推进距离。若导程过大,物料在叶片面上的充填稳定性会下降,容易出现翻滚而非轴向推进;导程过小,则输送效率降低,轴向阻力增大。对于钻探用途,叶片前缘还需兼顾切入性能,因此在端部区域常需要根据实际工况调整叶片厚度、起始包角和与轴心的过渡圆角。
从受力路径分析,中心轴承担扭矩传递与弯曲载荷,叶片则承受物料摩擦、挤压和局部冲击。叶片与轴的连接区域是应力集中较明显的位置,若采用焊接结构,必须保证焊缝连续、过渡平滑,避免在重载或交变载荷下产生疲劳裂纹。模型中叶片表面呈连续弧形,根部与轴面贴合,这种处理有利于载荷从叶片向轴心扩散,也能减少物料在根部的滞留。对于需要耐磨处理的工况,叶片外缘可后续堆焊或附加耐磨条;对于腐蚀性环境,则可在材料选择和表面处理上另行强化。
该结构的安装边界主要集中在两端支撑与驱动连接位置。一端通常连接驱动装置,通过键、花键或法兰传递扭矩;另一端根据设备形式设置轴承支撑、定心套或伸入受料区域。布置时需要预留叶片外径与壳体或孔壁之间的间隙。间隙过小,加工和装配误差容易造成刮壳,运行时产生异常摩擦;间隙过大,则会降低容积效率,尤其在细粉或潮湿物料工况下更容易出现回流。实际选型中,这个间隙常随物料粒度、流动性和壳体加工精度调整。
在螺旋输送机或给料机中,该类构件常置于U形槽或圆管内。水平布置时,物料依靠重力压在叶片下部,旋转后沿槽底向前移动;倾斜或垂直布置时,则需要更高的转速和更合理的导程来克服物料下滑趋势。钻探场景下,螺旋叶片除了输送钻屑,还起到稳定孔壁、引导钻头方向和辅助排土的作用。若用于农业、园林或冻土作业,叶片前缘形状还会影响切入阻力,起始段通常需要更强的刚度和更顺畅的入土曲线。
建模过程中,螺旋面的生成应优先保证几何连续性。叶片厚度、内外径和导程需要统一参数化,便于后续根据输送量、转速和扭矩要求调整。中心轴端部连接结构不能只看外观,应结合标准件尺寸预留轴肩、键槽或法兰孔位。若后续需要投入工程图生产,还需补充焊缝形式、热处理要求、叶片外缘跳动和整体同轴度等技术要求。
从维护角度看,这类构件常见问题包括叶片外缘磨损、根部焊缝开裂、轴端密封失效以及物料缠绕堵塞。结构设计阶段若能减少尖角、降低表面突变,并在端部设置合理的拆装空间,后期检修会更方便。对于易缠绕纤维状物料的场合,可调整叶片起始角度或增加防缠绕结构;对于磨蚀性强的物料,则应把重点放在叶片外缘和中心轴下半圆的耐磨设计上。
整体而言,该螺旋钻结构的价值在于把旋转扭矩直接转化为连续推进与输送能力。它的性能并不由单一外形决定,而是由导程、轴径、叶片厚度、支撑方式、壳体间隙和工况参数共同决定。理解这些约束后,结构设计者可以在钻探、给料、排屑和物料搬运等不同场景中复用这一几何原型,并按实际载荷边界完成针对性修改。
