CFD仿真用三通路等径直交汇歧管

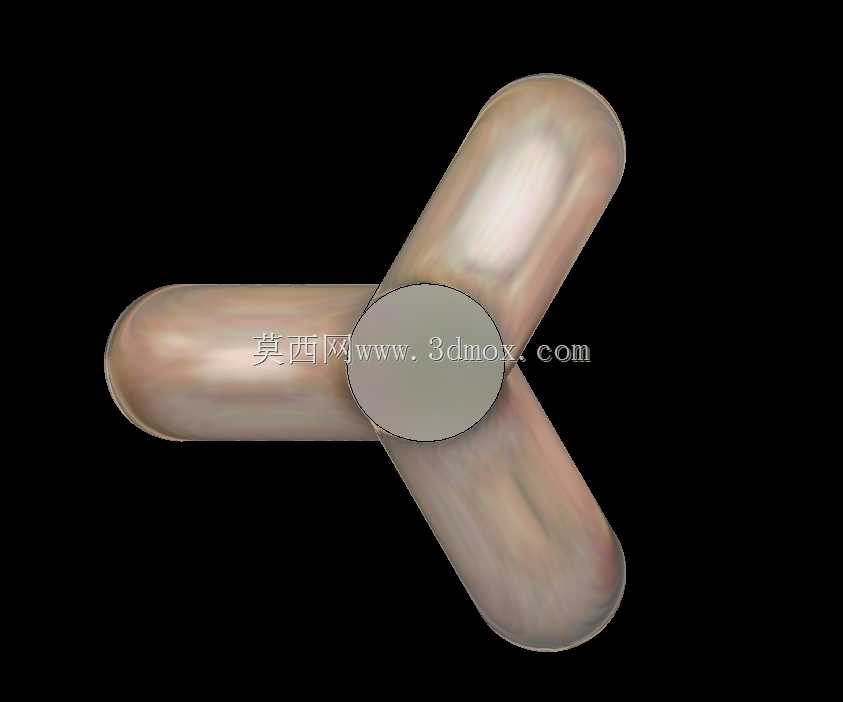

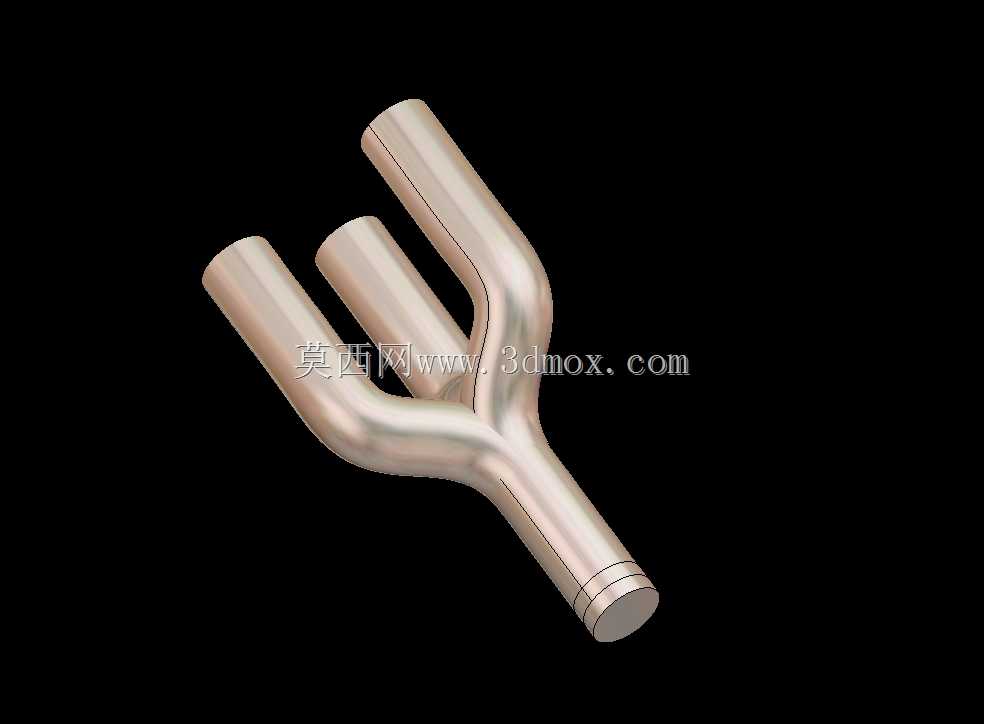

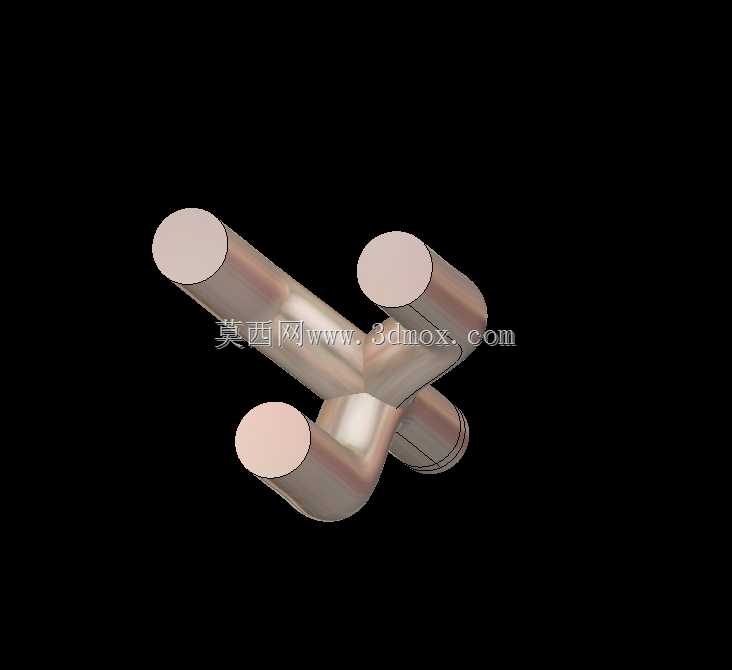

　　在流体输配管网与实验风洞、水冷板支路以及小型化工配料管路的前期验证环节，单股来流拆分为三股均等支路的需求并不少见。这类节点若直接采用直角相贯的三通拼接，局部会出现明显的射流偏转、回流区与二次流，支路流量分配偏差很容易被放大，后续泵阀选型与换热计算也会跟着失真。图中这款三通路歧管正是为解决该类节点问题而构建的几何对象，整体采用一根主管平滑分叉为三根平行支管的布局，支管轴线相互平行且与主管轴线保持一致的偏置距离，过渡段使用大曲率圆弧引导流线，避免了尖锐折角造成的边界层分离。

　　从结构形态看，主管位于交汇段下方，端部保留了一段等径直段，便于在网格划分时设置充分发展的入口边界；三根支管向上平行伸出，每根支管同样预留等径直段，可直接对接出口流量监测面或外接软管、快插接头。交汇区外壁随内壁流道同步光顺加厚，壁厚沿程基本保持一致，既满足常规承压管路的强度冗余，也不会因局部突变造成应力集中。对于需要做流固耦合或3D打印成型的场景，这种等壁厚设计还能减少成型过程中的翘曲与支撑数量，打印方向沿主管轴线布置即可实现大部分内腔自支撑。

　　设计思路上，该歧管没有追求复杂的仿生曲面，而是把重点放在支路对称性与曲率连续性上。三个分叉通道在周向呈对称排布，任意两支管相对于主管中心面的几何关系完全一致，这使得在入口流速均匀、介质物性恒定的条件下，三支管的静压差与流量分配天然趋近均衡。工程师在调整参数时，只需控制分叉起始位置、过渡圆弧半径和支管中心距三个关键变量，即可快速迭代出不同分流比适配方案：若需要某一支路流量偏大，可微调该侧曲率半径或支管长度；若要求严格等流量，则保持三侧参数完全对称并在出口增加相同长度的直管段以稳定流场。

　　外形尺寸与安装边界方面，该类歧管通常以管径D为基准进行参数化建模：主管长度可取3至5倍管径以保证入口流态稳定，支管露出段长度取2至4倍管径以避开交汇区的速度畸变，支管中心距一般取1.8至2.5倍管径，为外接接头螺母和操作扳手留出足够空间。整体包络尺寸随管径缩放，在紧凑型设备中可将支管长度压缩至下限，而在试验台架中则适当加长以接入压力传感器与流量计。安装时主管端部可采用法兰、卡套或焊接方式与主管道固定，三根支管端根据介质特性选用快插、卡套或粘接接头；由于交汇区重心偏向主管一侧，支架支撑点应布置在主管下方与分叉根部两侧，以降低管路振动带来的疲劳风险。

　　在CFD模拟应用中，该几何可直接抽取内腔流体域，使用多面体网格或结构化六面体网格划分，并在分叉过渡区加密边界层网格，以准确捕捉二次流与压力梯度。仿真结果可用于评估不同入口雷诺数下的支路流量偏差、总压损失系数以及出口速度均匀度，为泵的扬程计算、换热器支路匹配和阀门开度设定提供依据。对于气固两相或液固两相工况，还可基于该流道结构考察颗粒在分叉处的轨迹与冲蚀热点，进而优化局部壁厚或调整曲率。实物加工方面，小批量试制可选用选择性激光熔化尼龙或金属一体成型，避免拼焊带来的内壁焊缝凸起；大批量生产则可基于验证后的流道设计注塑或铸造模具，确保量产件内腔与仿真模型高度一致。
