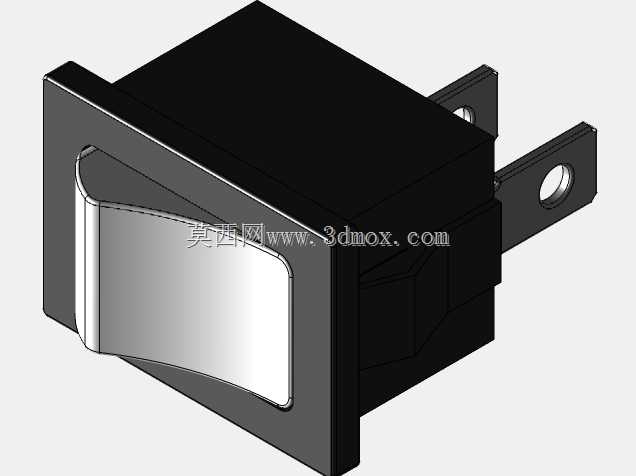

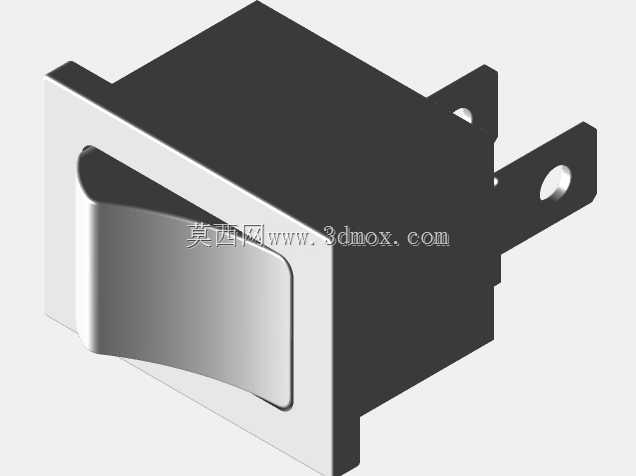

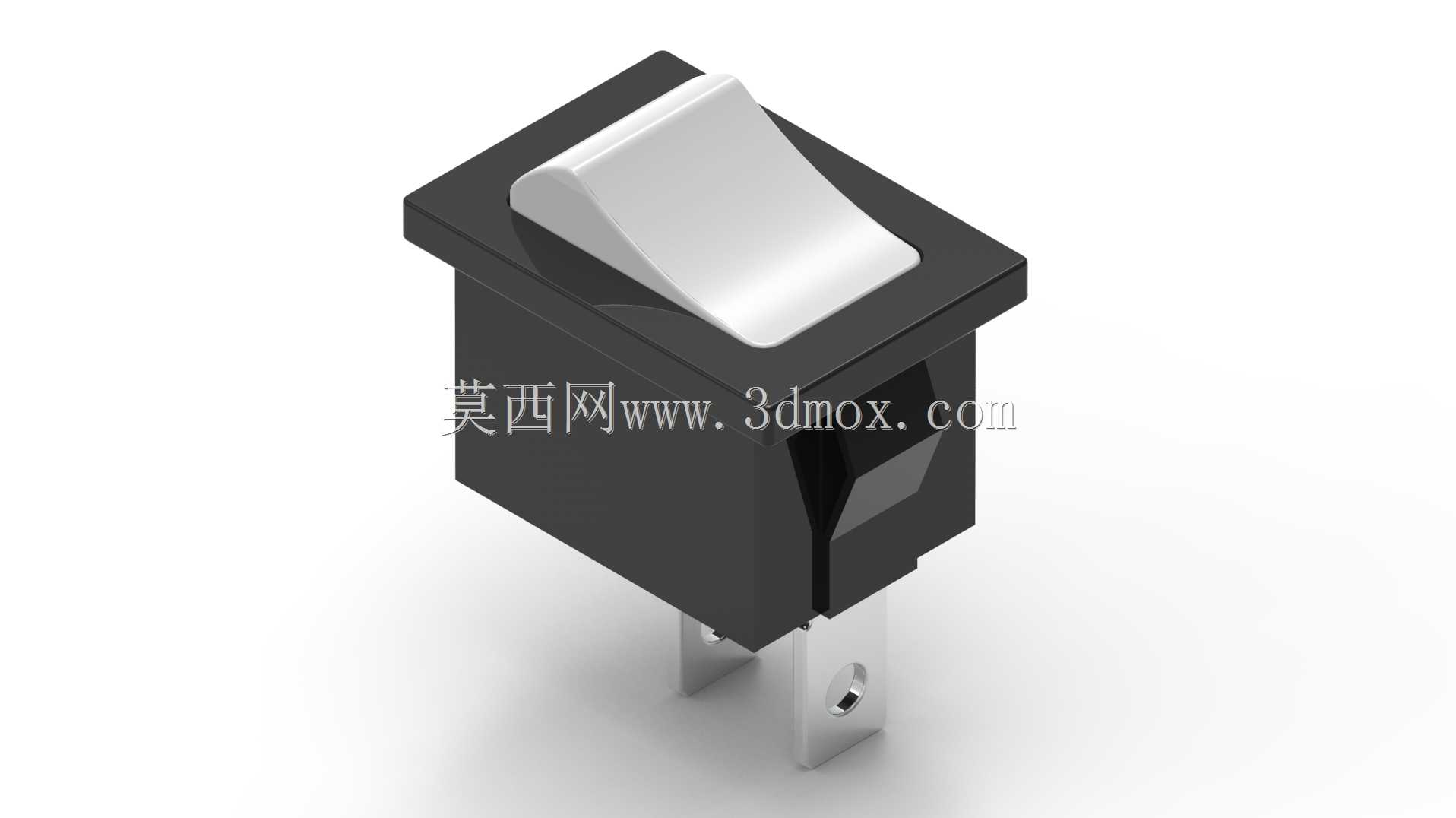

翘板式两档火箭型电源控制开关

　　这类翘板结构的控制开关，常被业内叫做火箭开关，核心使用场景集中在小型机电设备、工控操作台、测试仪器、改装电控面板以及桌面型电器的电源通断回路里。和常见的圆形按钮、船型开关相比，它的拨块抬升角度更大，操作时手指接触面积更宽，带防护手套的工况下也能准确完成档位切换，不会因为指尖打滑出现误触。

　　从实际选型角度看，这类开关一般承担小功率回路的直接通断，或者作为继电器、接触器的控制信号输入端。拨块向前压下、向后抬起对应两个稳定档位，内部依靠翘板结构带动动触点在两个静触点间切换，行程清晰，到位时有明确的段落反馈，操作人员不用低头看面板，仅凭手感就能判断开关是否切换到位。两个直插式接线引脚从壳体底部垂直伸出，适配PCB板直焊或者导线压接两种装配方式，引脚根部做了加宽过渡，焊接时能承受一定的侧向应力，不容易出现引脚根部断裂。

　　建模时最先要锁定的是安装面板边界：开关上部的方形法兰是整个零件的安装基准，法兰尺寸决定了面板开孔大小，壳体主体要能完全穿过开孔，法兰背面贴合面板表面。下方插脚的中心距必须严格对应PCB焊盘孔位，不能只按外观比例随意绘制，否则实物装配时会出现引脚无法同时插入焊盘的问题。拨块的旋转轴位置藏在壳体内部，外观上看不到转轴，但建模时必须先把转轴的旋转中心确定下来，再围绕这个中心做拨块的摆动包络，保证拨块在两个极限位置都不会和壳体上沿发生干涉。

　　壳体上部的法兰边缘做了细微的倒角，既避免安装时划伤操作人员，也能在嵌入面板时起到导向作用。拨块的曲面不是单纯的圆弧面，上表面贴合手指按压的自然弧度，两侧向内收窄，既减少了拨块和壳体之间的缝隙宽度，也让整体外观更利落。壳体侧面预留的卡扣结构，是面板快速装配的关键，卡扣和法兰背面之间的间距，要匹配常用电控面板的板材厚度，装配时把开关从面板正面压入开孔，卡扣自动弹开卡在面板背面，不需要额外螺丝固定，大幅提升装配效率。

　　做结构校核的时候，要重点检查三个位置的间隙。第一是拨块与壳体开口的周边间隙，间隙过小会因为塑料件的成型公差出现拨块卡滞，间隙过大则会让内部触点直接暴露在粉尘环境中，影响开关使用寿命；第二是插脚与壳体内壁的距离，要保证插脚在受力晃动时不会碰到壳体内部的其他结构，避免出现绝缘距离不足的问题；第三是拨块摆动到极限位置时，拨块尾部和壳体内部支撑筋的避让空间，不能因为内部筋位阻挡导致拨块无法到位。

　　在不同的设备里，这类开关的安装方向也有讲究。如果用在经常振动的设备上，要尽量让拨块的摆动方向和设备主振动方向垂直，避免振动惯性带动拨块自行跳档。如果用在户外便携设备里，面板装配时还可以在法兰背面增加密封垫片，填补法兰和面板之间的缝隙，阻挡溅水和粉尘进入设备内部。开关的外露操作面没有多余的凹槽和缝隙，日常擦拭清理时很容易擦去表面灰尘，不会在边角积存油污，这也是它在工业操作台和检测仪器上被广泛使用的原因之一。

　　从三维建模的细节还原来说，不能只做一个静止的外观造型，最好把拨块的两个工作位置都做出来，检查整个运动行程里的所有干涉情况。壳体表面的分模线位置要符合注塑件的工艺逻辑，尽量放在不影响外观和操作的侧面，不要把分模线放在手指频繁接触的拨块上表面。插脚末端的导入倒角不能省略，这是实际焊接装配时方便插入PCB孔的必要结构，忽略这类细节的模型，用于3D打印验证或者工装设计时，就会和实际装配需求脱节。
